Вузол з’єднання плит у збірному безбалковому перекритті

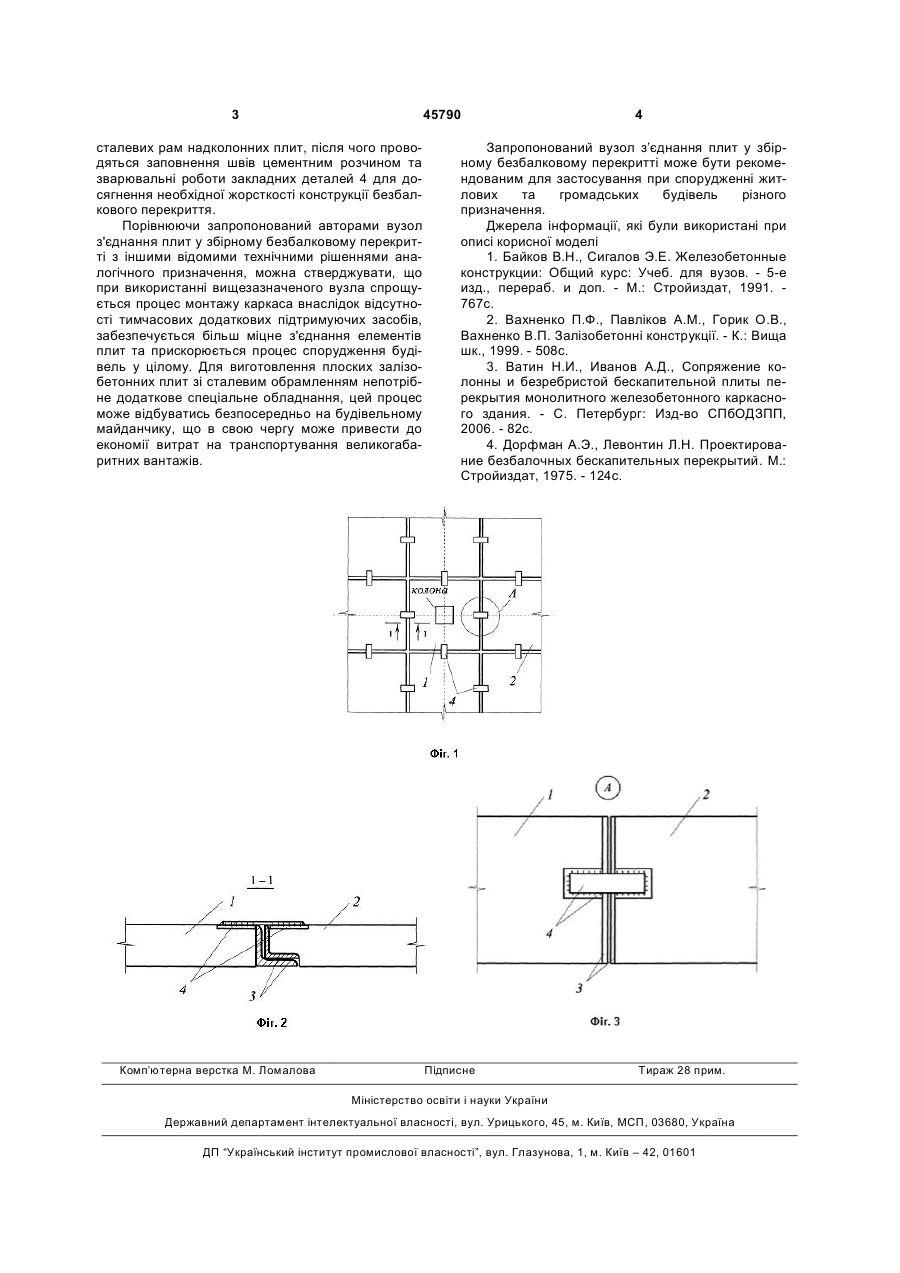

Вузол з'єднання плит у збірному безбалковому перекритті, що містить залізобетонні надколонні та міжколонні плити, який відрізняється тим, що залізобетонні плити мають обрамлення зі сталевих кутників, які з'єднують між собою за допомогою зварювання закладних деталей в процесі монтажу конструкцій. (19) (21) u200906126 (22) 15.06.2009 (24) 25.11.2009 (46) 25.11.2009, Бюл.№ 22, 2009 р. (72) СТОРОЖЕНКО ЛЕОНІД ІВАНОВИЧ, МУРАВЛЬОВ ВОЛОДИМИР ВЯЧЕСЛАВОВИЧ, НИЖНИК ОЛЕКСАНДР ВАСИЛЬОВИЧ (73) ПОЛТАВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ЮРІЯ КОНДРАТЮКА 3 45790 сталевих рам надколонних плит, після чого проводяться заповнення швів цементним розчином та зварювальні роботи закладних деталей 4 для досягнення необхідної жорсткості конструкції безбалкового перекриття. Порівнюючи запропонований авторами вузол з'єднання плит у збірному безбалковому перекритті з іншими відомими технічними рішеннями аналогічного призначення, можна стверджувати, що при використанні вищезазначеного вузла спрощується процес монтажу каркаса внаслідок відсутності тимчасових додаткових підтримуючих засобів, забезпечується більш міцне з'єднання елементів плит та прискорюється процес спорудження будівель у цілому. Для виготовлення плоских залізобетонних плит зі сталевим обрамленням непотрібне додаткове спеціальне обладнання, цей процес може відбуватись безпосередньо на будівельному майданчику, що в свою чергу може привести до економії витрат на транспортування великогабаритних вантажів. Комп’ютерна верстка М. Ломалова 4 Запропонований вузол з’єднання плит у збірному безбалковому перекритті може бути рекомендованим для застосування при спорудженні житлових та громадських будівель різного призначення. Джерела інформації, які були використані при описі корисної моделі 1. Байков В.Н., Сигалов Э.Е. Железобетонные конструкции: Общий курс: Учеб. для вузов. - 5-е изд., перераб. и доп. - М.: Стройиздат, 1991. 767с. 2. Вахненко П.Ф., Павліков A.M., Горик О.В., Вахненко В.П. Залізобетонні конструкції. - К.: Вища шк., 1999. - 508с. 3. Ватин Н.И., Иванов А.Д., Сопряжение колонны и безребристой бескапительной плиты перекрытия монолитного железобетонного каркасного здания. - С. Петербург: Изд-во СПбОДЗПП, 2006. - 82с. 4. Дорфман А.Э., Левонтин Л.Н. Проектирование безбалочных бескапительных перекрытий. М.: Стройиздат, 1975. - 124с. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
