Спосіб отримання заданої форми та шорсткості внутрішньої поверхні гільзи циліндрів двигунів
Номер патенту: 45791
Опубліковано: 25.11.2009
Автори: Слонь Віктор Вікторович, Кузик Олександр Володимирович, Голуб Дмитро Вадимович, Тихий Андрій Анатольович, Лівіцький Олександр Михайлович, Аулін Віктор Васильович, Лисенко Сергій Володимирович, Лізунов Сергій Миколайович
Формула / Реферат
Спосіб отримання заданої форми та шорсткості внутрішньої поверхні гільзи циліндрів двигунів за допомогою хонінгування, який відрізняється тим, що задану форму та шорсткість отримують за рахунок використання енергії лазерного променя, повздовжня швидкість подачі якого і частота обертання гільзи описуються виразами:
де P - потужність лазерного випромінювання, Вт;
k - коефіцієнт поглинання матеріалом лазерного випромінювання;
H - висота гільзи, м;
с - питома теплоємність матеріалу деталі, Дж/кг °С;
d - діаметр лазерної доріжки, м;
D - діаметр внутрішньої циліндричної поверхні, м;
Тпл - температура плавлення матеріалу деталі, °С;
r - густина матеріалу, кг/м3.
Текст

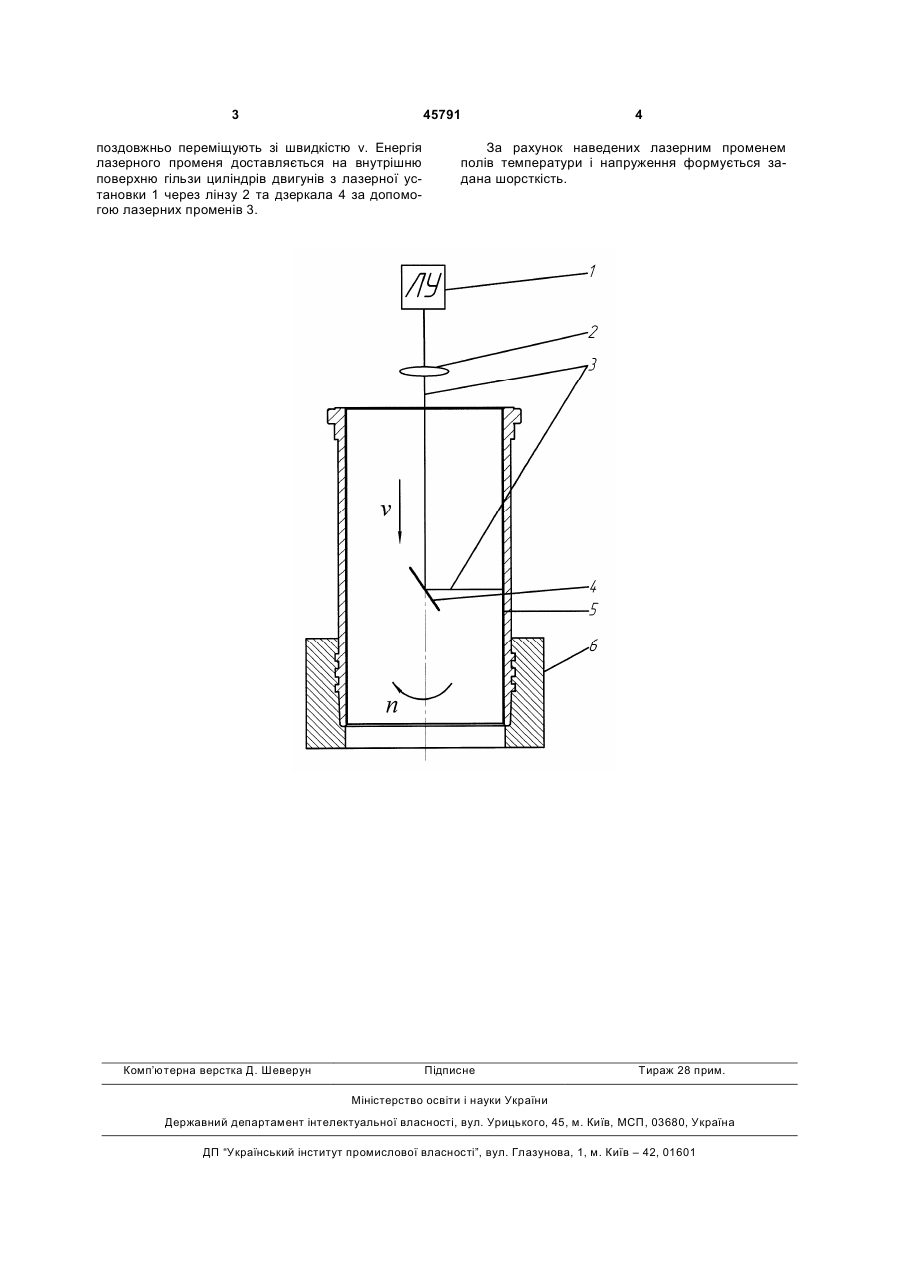

Спосіб отримання заданої форми та шорсткості внутрішньої поверхні гільзи циліндрів двигунів за допомогою хонінгування, який відрізняється тим, що задану форму та шорсткість отримують за 3 45791 поздовжньо переміщують зі швидкістю v. Енергія лазерного променя доставляється на внутрішню поверхню гільзи циліндрів двигунів з лазерної установки 1 через лінзу 2 та дзеркала 4 за допомогою лазерних променів 3. Комп’ютерна верстка Д. Шеверун 4 За рахунок наведених лазерним променем полів температури і напруження формується задана шорсткість. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for obtaining given form and roughness of the inner surface of shell of engine cylinders
Автори англійськоюAulin Viktor Vasyliovych, Lysenko Serhii Volodymyrovych, Holub Dmytro Vadymovych, Kuzyk Oleksandr Volodymyrovych, Livitskyi Oleksandr Mykhailovych, Lizunov Serhii Mykolaiovych, Tykhyi andrii Anatoliiovych, Slon Viktor Viktorovych
Назва патенту російськоюСпособ получения заданной формы и шершавости внутренней поверхности гильзы цилиндров двигателей
Автори російськоюАулин Виктор Васильевич, Лысенко Сергей Владимирович, Голуб Дмитрий Вадимович, Кузик Александр Владимирович, Ливицкий Александр Михайлович, Лизунов Сергей Николаевич, Тихий Андрей Анатольевич, Слонь Виктор Викторович
МПК / Мітки
МПК: F16J 1/00
Мітки: гільзи, отримання, шорсткості, заданої, двигунів, циліндрів, форми, спосіб, поверхні, внутрішньої
