Активний фільтр
Номер патенту: 45889
Опубліковано: 25.11.2009
Автори: Ліщинська Людмила Броніславівна, Мірошникова Сніжана Віталіївна, Філинюк Микола Антонович
Формула / Реферат
Активний фільтр, який складається з першого і другого польових транзисторів, першого, другого розділових конденсаторів, загальної шини, першої та другої сигнальних клем, який відрізняється тим, що затвор першого польового транзистора через перший резистор під'єднаний до загальної шини, його витік з'єднаний з загальною шиною, його стік через перший розділовий конденсатор з'єднаний з першою сигнальною клемою та з стоком другого польового транзистора, який через другий розділовий конденсатор з'єднаний з другою сигнальною клемою, затвор другого польового транзистора через другий резистор з'єднаний з загальною шиною, його витік з'єднаний з загальною шиною.
Текст

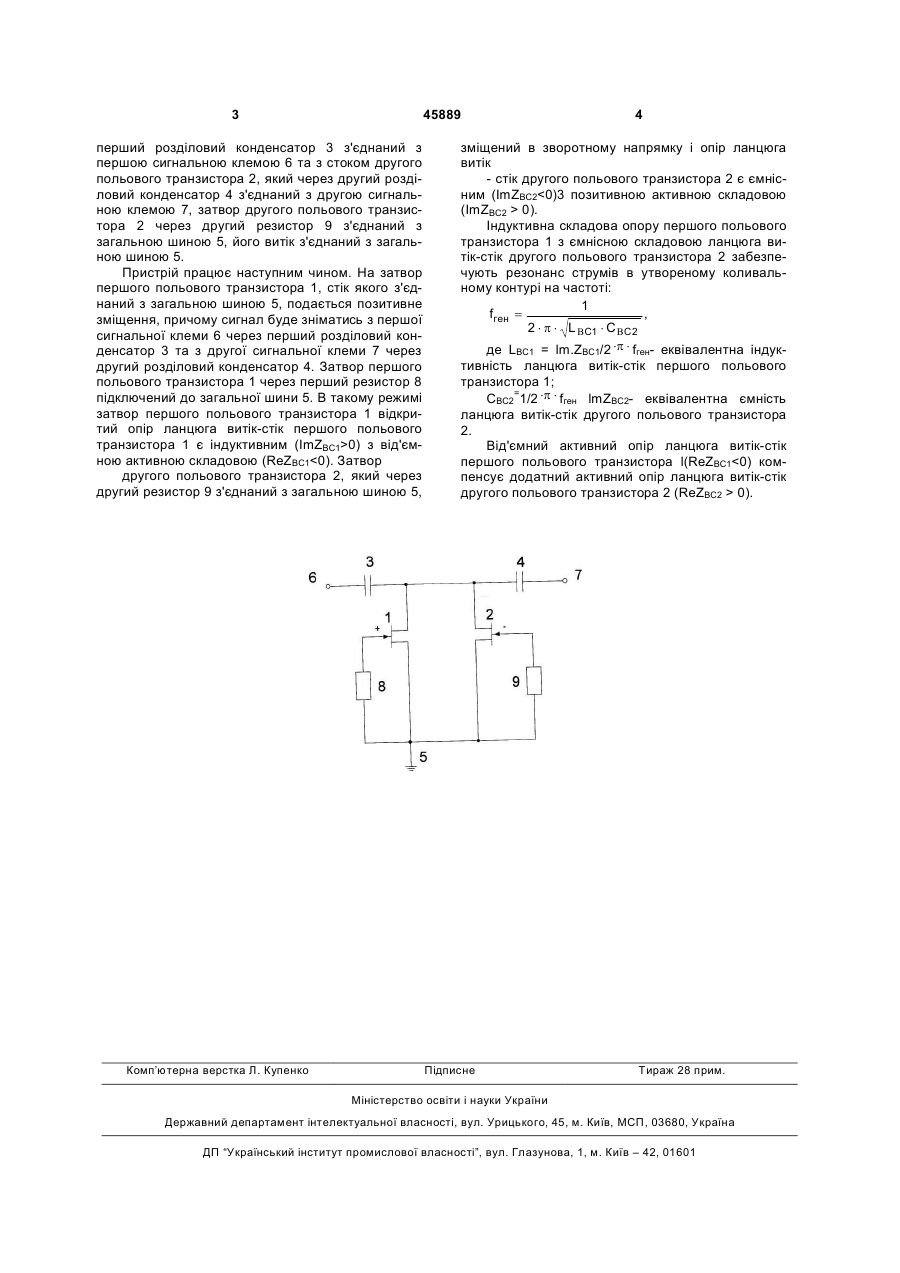

Активний фільтр, який складається з першого і другого польових транзисторів, першого, другого розділових конденсаторів, загальної шини, першої 3 45889 перший розділовий конденсатор 3 з'єднаний з першою сигнальною клемою 6 та з стоком другого польового транзистора 2, який через другий розділовий конденсатор 4 з'єднаний з другою сигнальною клемою 7, затвор другого польового транзистора 2 через другий резистор 9 з'єднаний з загальною шиною 5, його витік з'єднаний з загальною шиною 5. Пристрій працює наступним чином. На затвор першого польового транзистора 1, стік якого з'єднаний з загальною шиною 5, подається позитивне зміщення, причому сигнал буде зніматись з першої сигнальної клеми 6 через перший розділовий конденсатор 3 та з другої сигнальної клеми 7 через другий розділовий конденсатор 4. Затвор першого польового транзистора 1 через перший резистор 8 підключений до загальної шини 5. В такому режимі затвор першого польового транзистора 1 відкритий опір ланцюга витік-стік першого польового транзистора 1 є індуктивним (ImZВС1>0) з від'ємною активною складовою (ReZВС1
ДивитисяДодаткова інформація
Назва патенту англійськоюActive filter
Автори англійськоюLischynska Liudmyla Bronislavivna, Miroshnykova Snizhana Vitaliivna, Filyniuk Mykola Antonovych
Назва патенту російськоюАктивный фильтр
Автори російськоюЛищинская Людмила Брониславовна, Мирошникова Снежана Витальевна, Филинюк Николай Антонович
МПК / Мітки
МПК: G01R 27/28
Код посилання
