Бортовий сигналізатор напруги в контактній мережі

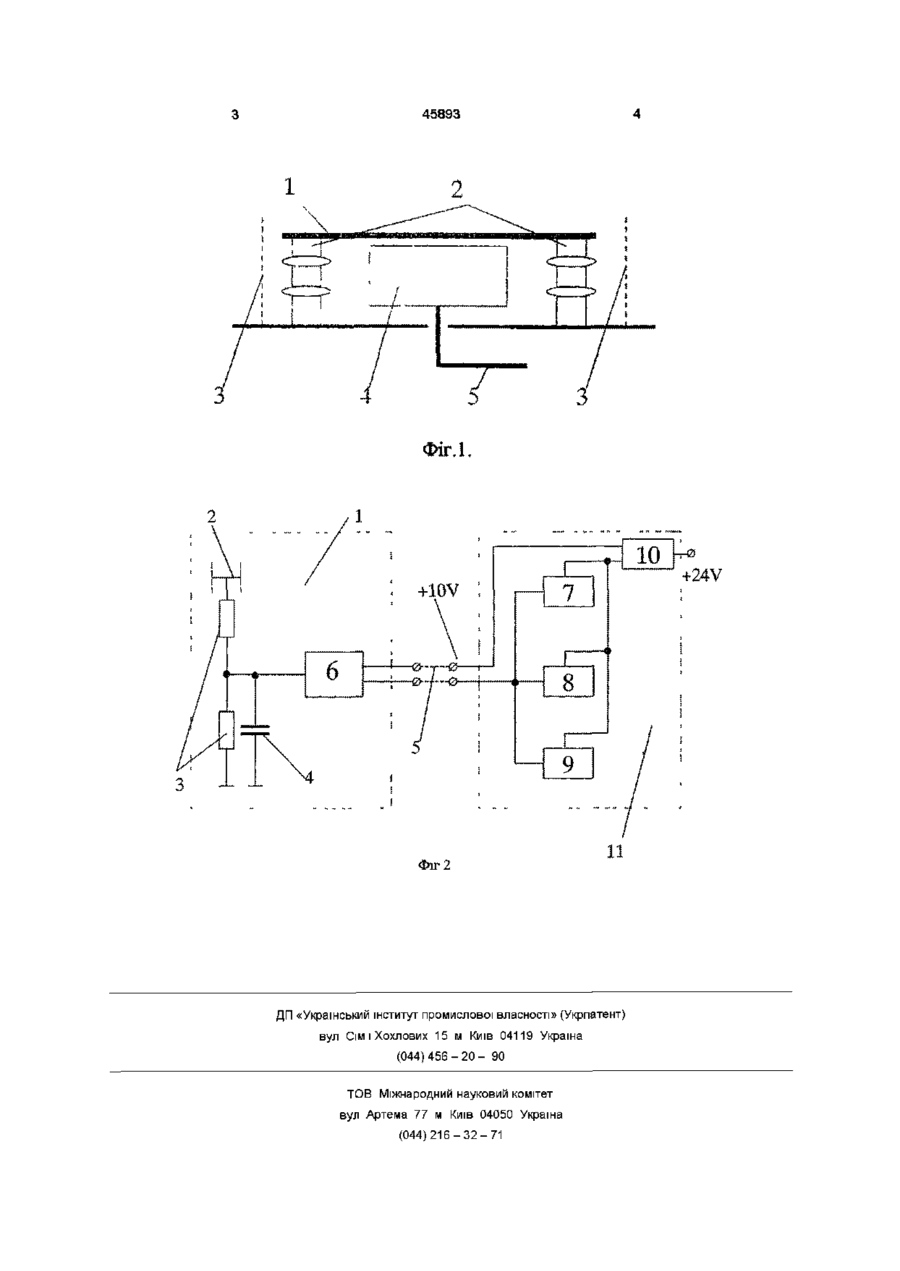

Бортовий сигналізатор напруги в контактному дроті, який має електронний блок, зв'язаний з антеною, розташованою на дрезині під контактним дротом, який відрізняється тим, що антена виконана з вузьким кутом спрямованості відносно контактних дротів Винахід стосується дистанційного спрямованого контролю робочої або наведеної напруги в контактній мережі 27,5кВ з кабіни дрезини і подальшої блокіровки підйому робочої площадки цієї дрезини Відома конструкція автоматичного сигналізатора безпечної напруги типу АСОН-1 (див Технічний паспорт АСОН-1, ГСП п/я А-7786, м Киів-601) призначений для попередження світловими і звуковими сигналами персоналу, який обслуговує пересувні механізми з виносним стріловим обладнанням, про наближення до дротів ЛІНІЙ електропередач різних систем під напругою Цей апарат складається з електронного блоку та штирьової антени, яка має кругову направленість і тому не може використовуватись для спрямованого контролю електричного поля від контактного дроту, так як штирьова антена вловлює напругу від контактних дротів сусідніх колій, тобто не володіє вибірково спрямованими властивостями В основу винаходу поставлено завдання - при допомозі антени направленої дії, яка розташовується в верхній частині дрезини під контактними дротами вловлювати енергію змінного електричного поля, яка існує від робочої або наведеної напруги і при його наявності блокувати підйом робочої площадки дрезини та подавати звукові і СВІТЛОВІ сигнали Поставлене завдання вирішується тим, що електричний сигнал з антени поступає в антенний підсилювач, з нього в електронний блок, де перетворюється в світловий і звуковий сигнали, а також в схему блокування підйомом робочої площадки дрезини Таким чином, при наявності напруги в контактній мережі, до її відключення і заземлення, виключається можливість підйому людей в робочу зону і наближення їх на безпечну відстань до струмоведучих частин Суть винаходу пояснюється графічними матеріалами, на яких зображені - фігура 1 - конструкція антени - фігура 2 - блок-схема електронного блоку Антена складається із металічної частини 1 на ізоляторах 2, в якій наводиться, під дією змінного електричного поля, електричний потенціал Захисні екрани 3, які з'єднані з корпусом дрезини, не дають можливості наведенню потенціалу на частини 1 від сусідніх контактних дротів Фігура 2 - це структурна схема електронного блоку В антені 2 наводиться електричний потенціал від змінного електричного поля контактного дроту Через дільник напруги і фільтр радіоперешкод 4 сигнал поступає в антенний підсилювач 6 З антенного підсилювача 6 по кабелю 5 підсилений сигнал поступає в електронний блок 11 В електронному блоці 11 через пристрій 7 сигнал перетворюється в світловий При ЗМІНІ режиму присутності напруги в контактному дроті пристрій 8 виробляє короткочасний звуковий сигнал Пристрій блокування підйомом робочої площадки 9 розриває електричне коло управління її підйомом Блок живлення 10, живиться від бортової напруги дрезини 24В, забезпечує електронну схему необхідним рівнем напруги СО о> 00 ю 45893 ФІГ.1 Фіг 2 ДП «Український інститут промислової власності» (Укрпатент) вул СІМІХОХЛОВИХ 15 м Київ 04119 Україна (044)456-20- 90 ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна (044)216-32-71
