Спосіб улаштування мастикової та рулонної гідроізоляції будівельних конструкцій

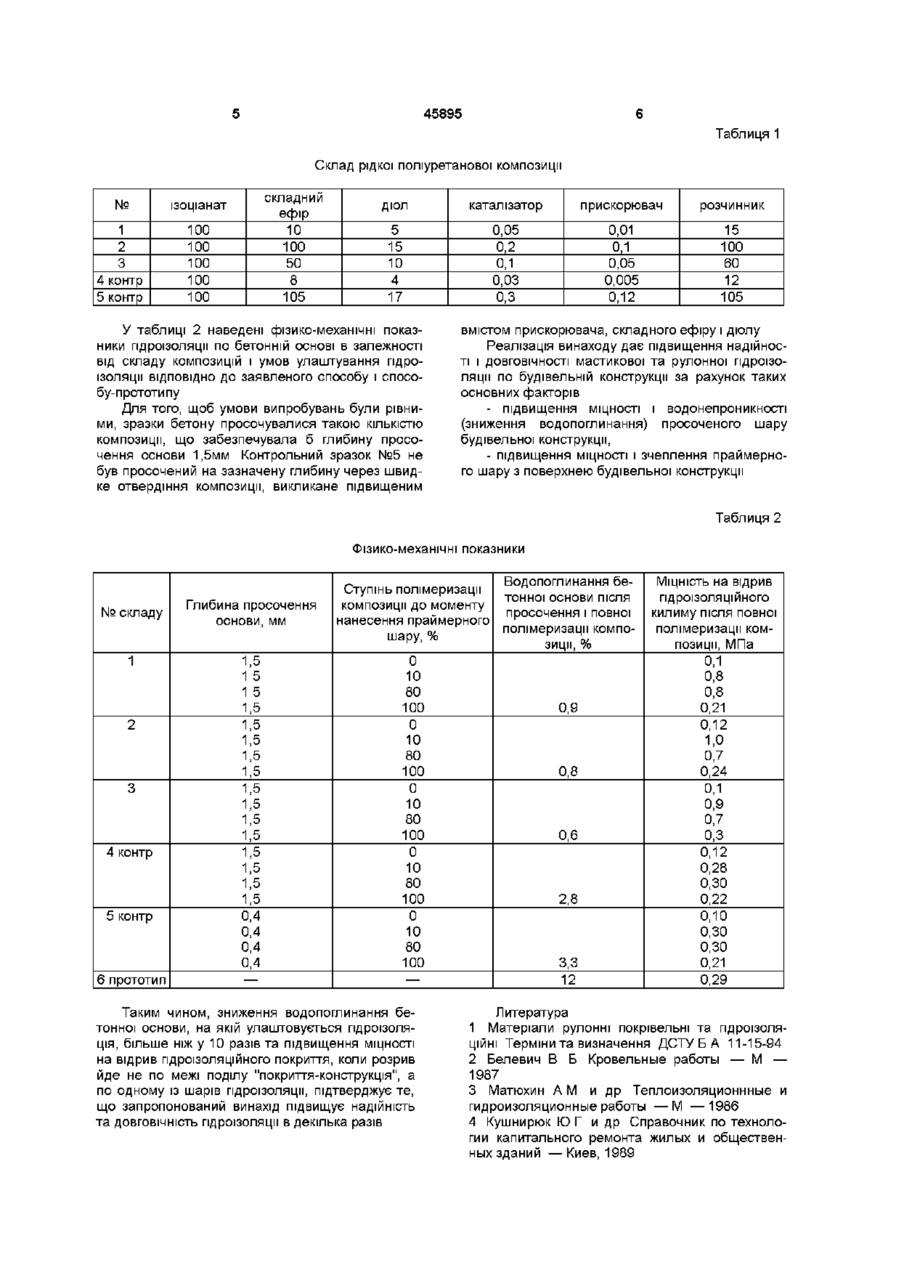

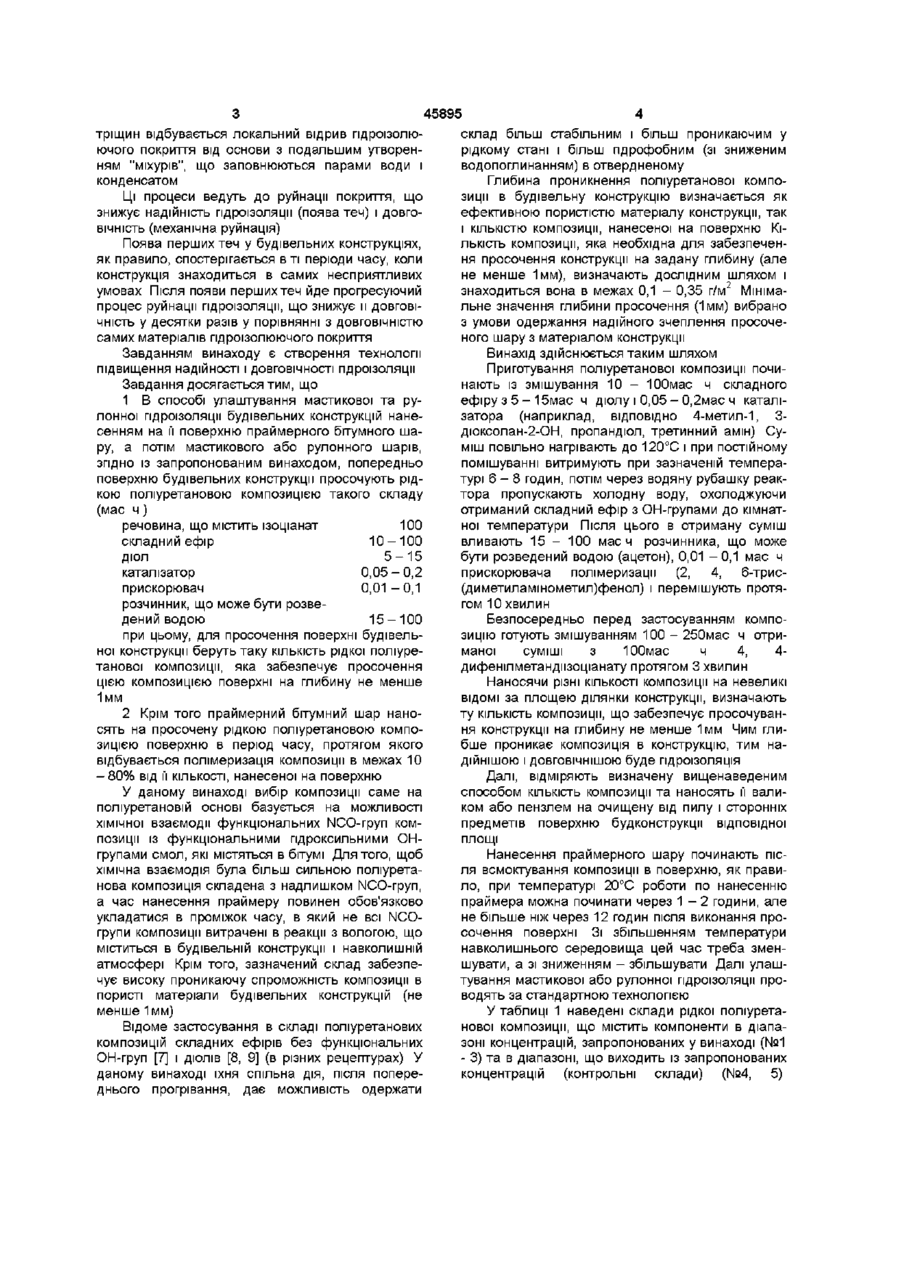

1 Спосіб улаштування мастикової та рулонної гідроізоляції будівельних конструкцій нанесенням на їх поверхню праймерного бітумного шару, а потім мастикового або рулонного шарів, який відрізняється тим, що попередньо поверхню будівельних конструкцій просочують рідкою пол і уретан о вою композицією такого складу (мас ч) речовина, що міститьізоціанат 100 Винахід належить до технології улаштування гідроізоляції будівельних конструкцій і призначений для використання в будівництві та ремонті будівель та споруд різного призначення ВІДОМІ способи гідроізоляції будівельних конструкцій шляхом нанесення фарбувальних, обклеювальних, обмазувальних, штукатурних водонепроникних шарів на їхню поверхню [1 - 5] Кожний із цих способів дозволяє створити досить надійний гідрозахист, тільки при дотриманні визначених умов и експлуатації Наприклад, фарбувальна і штукатурна гідроізоляція пошкоджуються при утворенні тріщин у будівельній конструкції, обклеювальна часто відшаровується від поверхні під дією капілярного тиску напору води з боку конструкції і т п Прототипом запропонованого винаходу є спосіб улаштування мастикової та рулонної гідроізоляції, за яким спочатку на підготовлену поверхню будівельної конструкції наносять ґрунтувальний праймерний шар, який містить бітум, а потім шар із мастикових або рулонних матеріалів [6] Праймерний шар (розчинена в бензині або уайт-спириті смола, що містить бітум) призначений для змочування поверхні і зв'язування шару пило складний ефір 10-100 дюл 5-15 каталізатор 0,05-0,2 прискорювач полімеризації 0,01-0,1 розчинник, що може бути розведений водою 15-100, при цьому для просочення поверхні будівельної конструкції беруть таку КІЛЬКІСТЬ рідкої поліуретановоі композиції, яка забезпечує просочення цією композицією поверхні на глибину не менше 1 мм 2 Спосіб по п 1, який відрізняється тим, що праймерний бітумний шар наносять на просочену рідкою пол і уретан о вою композицією поверхню в період часу, протягом якого відбувається полімеризація композиції в межах 10 + 80% від її КІЛЬКОСТІ, нанесеної на поверхню подібних часток, що завжди присутні на цій поверхні Крім того, він повинен "зчепитися" із поверхнею конструкції і стати грунтом для наступних шарів гідроізоляції Такий гідроізоляційний захист споруд від проникнення води або інших рідин повинен забезпечувати нормальну експлуатацію будинків Недоліком цього способу, що є прототипом запропонованого винаходу, є недостатня адгезія (прилипання) праймерного шару з бетоном і ш будівельними матеріалами, що обумовлено низькою проникаючою спроможністю високов'язких високомолекулярних часток смол, що містять бітум Інший недолік прототипу криється в самій природі поверхні будівельних матеріалів і, зокрема, бетону при МІЦНОСТІ на стиск більше 5МПа з надлишком забезпечуються експлуатаційні характеристики основи при тиску на неї з боку пдроізолюючого покриття, однак характеристики на відрив рулонного покриття від бетону надзвичайно низькі В результаті перерахованих недоліків, за рахунок температурної деформації системи "будівельна конструкція - пдроізолююче покриття", капілярного тиску вологи з конструкції, утворення в ній ю 00 ю 45895 тріщин відбувається локальний відрив пдроізолюсклад більш стабільним і більш проникаючим у ючого покриття від основи з подальшим утворенрідкому стані і більш гідрофобним (зі зниженим ням "міхурів", що заповнюються парами води і водопоглинанням) в отвердненому конденсатом Глибина проникнення поліуретанової композиції в будівельну конструкцію визначається як Ці процеси ведуть до руйнації покриття, що ефективною пористістю матеріалу конструкції, так знижує надійність гідроізоляції (поява теч) і ДОВГОі КІЛЬКІСТЮ композиції, нанесеної на поверхню КІВІЧНІСТЬ (механічна руйнація) ЛЬКІСТЬ композиції, яка необхідна для забезпеченПоява перших теч у будівельних конструкціях, ня просочення конструкції на задану глибину (але як правило, спостерігається в ті періоди часу, коли не менше 1мм), визначають дослідним шляхом і конструкція знаходиться в самих несприятливих знаходиться вона в межах 0,1 - 0,35 г/м2 Мінімаумовах Після ПОЯВИ перших теч йде прогресуючий льне значення глибини просочення (1мм) вибрано процес руйнації гідроізоляції, що знижує и ДОВГОВІз умови одержання надійного зчеплення просочеЧНІСТЬ у десятки разів у порівнянні з ДОВГОВІЧНІСТЮ ного шару з матеріалом конструкції самих матеріалів пдроізолюючого покриття Завданням винаходу є створення технології Винахід здійснюється таким шляхом підвищення надійності і ДОВГОВІЧНОСТІ гідроізоляції Приготування поліуретанової композиції починають із змішування 10 - ЮОмас ч складного Завдання досягається тим, що ефіру з 5 - 15мас ч дюлу і 0,05 - 0,2мас ч каталі1 В способі улаштування мастикової та рузатора (наприклад, ВІДПОВІДНО 4-метил-1, 3лонної гідроізоляції будівельних конструкцій нанедюксолан-2-ОН, пропандюл, третинний амін) Сусенням на її поверхню праймерного бітумного шаміш повільно нагрівають до 120°С і при постійному ру, а потім мастикового або рулонного шарів, помішуванні витримують при зазначеній темперазгідно із запропонованим винаходом, попередньо турі 6 - 8 годин, потім через водяну рубашку реакповерхню будівельних конструкції просочують рідтора пропускають холодну воду, охолоджуючи кою поліуретановою композицією такого складу отриманий складний ефір з ОН-групами до кімнат(мас ч) ної температури Після ЦЬОГО В отриману суміш речовина, що містить ізоціанат 100 вливають 15 - 100 мас ч розчинника, що може складний ефір 10-100 бути розведений водою (ацетон), 0,01 - 0 , 1 мас ч дюл 5-15 прискорювача полімеризації (2, 4, 6-трискаталізатор 0,05 - 0,2 (диметиламшометил)фенол) і перемішують протяприскорювач 0,01 - 0 , 1 гом 10 хвилин розчинник, що може бути розведений водою 15-100 Безпосередньо перед застосуванням компопри цьому, для просочення поверхні будівельзицію готують змішуванням 100 - 250мас ч отриної конструкції беруть таку КІЛЬКІСТЬ рідкої поліуреманої суміші з ЮОмас ч 4, 4танової композиції, яка забезпечує просочення дифенілметандмзоціанату протягом 3 хвилин цією композицією поверхні на глибину не менше Наносячи різні КІЛЬКОСТІ КОМПОЗИЦІЇ на невеликі 1мм ВІДОМІ за площею ділянки конструкції, визначають ту КІЛЬКІСТЬ композиції, що забезпечує просочуван2 Крім того праймерний бітумний шар наноня конструкції на глибину не менше 1мм Чим глисять на просочену рідкою поліуретановою компобше проникає композиція в конструкцію, тим назицією поверхню в період часу, протягом якого дійнішою і ДОВГОВІЧНІШОЮ буде гідроізоляція відбувається полімеризація композиції в межах 10 - 8 0 % від її КІЛЬКОСТІ, нанесеної на поверхню Далі, відміряють визначену вищенаведеним способом КІЛЬКІСТЬ композиції та наносять її валиУ даному винаході вибір композиції саме на ком або пензлем на очищену від пилу і сторонніх поліуретановій основі базується на можливості предметів поверхню будконструкції відповідної хімічної взаємодії функціональних NCO-груп композиції із функціональними гідроксильними ОНПЛОЩІ групами смол, які містяться в бітумі Для того, щоб Нанесення праймерного шару починають пісхімічна взаємодія була більш сильною поліуреталя всмоктування композиції в поверхню, як правинова композиція складена з надлишком NCO-rpyn, ло, при температурі 20°С роботи по нанесенню а час нанесення праймеру повинен обов'язково праймера можна починати через 1 - 2 години, але укладатися в проміжок часу, в який не всі NCOне більше ніж через 12 годин після виконання прогрупи композиції витрачені в реакції з вологою, що сочення поверхні Зі збільшенням температури міститься в будівельній конструкції і навколишній навколишнього середовища цей час треба зменатмосфері Крім того, зазначений склад забезпешувати, а зі зниженням - збільшувати Далі улашчує високу проникаючу спроможність композиції в тування мастикової або рулонної гідроізоляції пропористі матеріали будівельних конструкцій (не водять за стандартною технологією менше 1мм) У таблиці 1 наведені склади рідкої поліуретанової композиції, що містить компоненти в діапаВідоме застосування в складі поліуретанових зоні концентрацій, запропонованих у винаході (№1 композицій складних ефірів без функціональних - 3) та в діапазоні, що виходить із запропонованих ОН-груп [7] і дюлів [8, 9] (в різних рецептурах) У концентрацій (контрольні склади) (№4, 5) даному винаході їхня спільна дія, після попереднього прогрівання, дає можливість одержати 45895 Таблиця 1 Склад рідкої поліуретанової композиції № 1 2 3 4 контр 5 контр складний ефір 10 100 50 8 105 ізоціанат 100 100 100 100 100 ДІОЛ каталізатор прискорювач розчинник 5 15 10 4 17 0,05 0,01 0,2 0,1 0,1 15 100 60 12 105 0,05 0,005 0,12 0,03 0,3 У таблиці 2 наведені фізико-механічні показники гідроізоляції по бетонній основі в залежності від складу композицій і умов улаштування гідроізоляції ВІДПОВІДНО до заявленого способу і способу-прототипу Для того, щоб умови випробувань були рівними, зразки бетону просочувалися такою КІЛЬКІСТЮ композиції, що забезпечувала б глибину просочення основи 1,5мм Контрольний зразок №5 не був просочений на зазначену глибину через швидке отвердіння композиції, викликане підвищеним вмістом прискорювача, складного ефіру і дюлу Реалізація винаходу дає підвищення надійності і ДОВГОВІЧНОСТІ мастикової та рулонної гідроізоляції по будівельній конструкції за рахунок таких основних факторів - підвищення МІЦНОСТІ і водонепроникності (зниження водопоглинання) просоченого шару будівельної конструкції, - підвищення МІЦНОСТІ і зчеплення праймерного шару з поверхнею будівельної конструкції Таблиця 2 Фізико-механічні показники 1 2 3 4 контр Глибина просочення основи, мм "ел "ел "ел "ел "ел "ел "ел "ел "ел "ел "ел "ел "ел ел ел "ел № складу 5 контр 0,4 0,4 0,4 0,4 6 прототип — Водопоглинання беСтупінь полімеризації тонної ОСНОВИ ПІСЛЯ композиції до моменту нанесення праймерного просочення і повної полімеризації компошару, % зиції, % 0 10 80 100 0,9 0 10 80 100 0,8 0 10 80 100 0,6 0 10 80 100 2,8 0 10 80 100 3,3 — Таким чином, зниження водопоглинання бетонної основи, на якій улаштовується гідроізоляція, більше ніж у 10 разів та підвищення МІЦНОСТІ на відрив гідроізоляційного покриття, коли розрив йде не по межі поділу "покриття-конструкція", а по одному із шарів гідроізоляції, підтверджує те, що запропонований винахід підвищує надійність та ДОВГОВІЧНІСТЬ гідроізоляції в декілька разів 12 МІЦНІСТЬ на відрив гідроізоляційного килиму після повної полімеризації композиції, МПа 0,1 0,8 0,8 0,21 0,12 1,0 0,7 0,24 0,1 0,9 0,7 0,3 0,12 0,28 0,30 0,22 0,10 0,30 0,30 0,21 0,29 Литература 1 Матеріали рулонні покрівельні та гідроізоляційні Терміни та визначення ДСТУ Б А 11-15-94 2 Белевич В Б Кровельные работы — М — 1987 3 Матюхин A M и др Теплоизоляционнные и гидроизоляционные работы — М —1986 4 Кушнирюк Ю Г и др Справочник по технологии капитального ремонта жилых и общественных зданий — Киев, 1989 7 45895 8 5 Инструкция по проектированию и устройству 04 05 87 кровель и гидроизоляции на основе битумных 7 Б А Домброу Полиуретаны — Химия, М — битумэмульсионных мастик РНС 295-77 НИИСП 1961 Госстроя УССР — Киев, Будивэльнык, 1979 — 8 Патент Великобритании №2146649 А от прототип 24 04 1985 6 В М Коляда и др А с СССР №1641044 от ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
