Фільтр для очистки масла

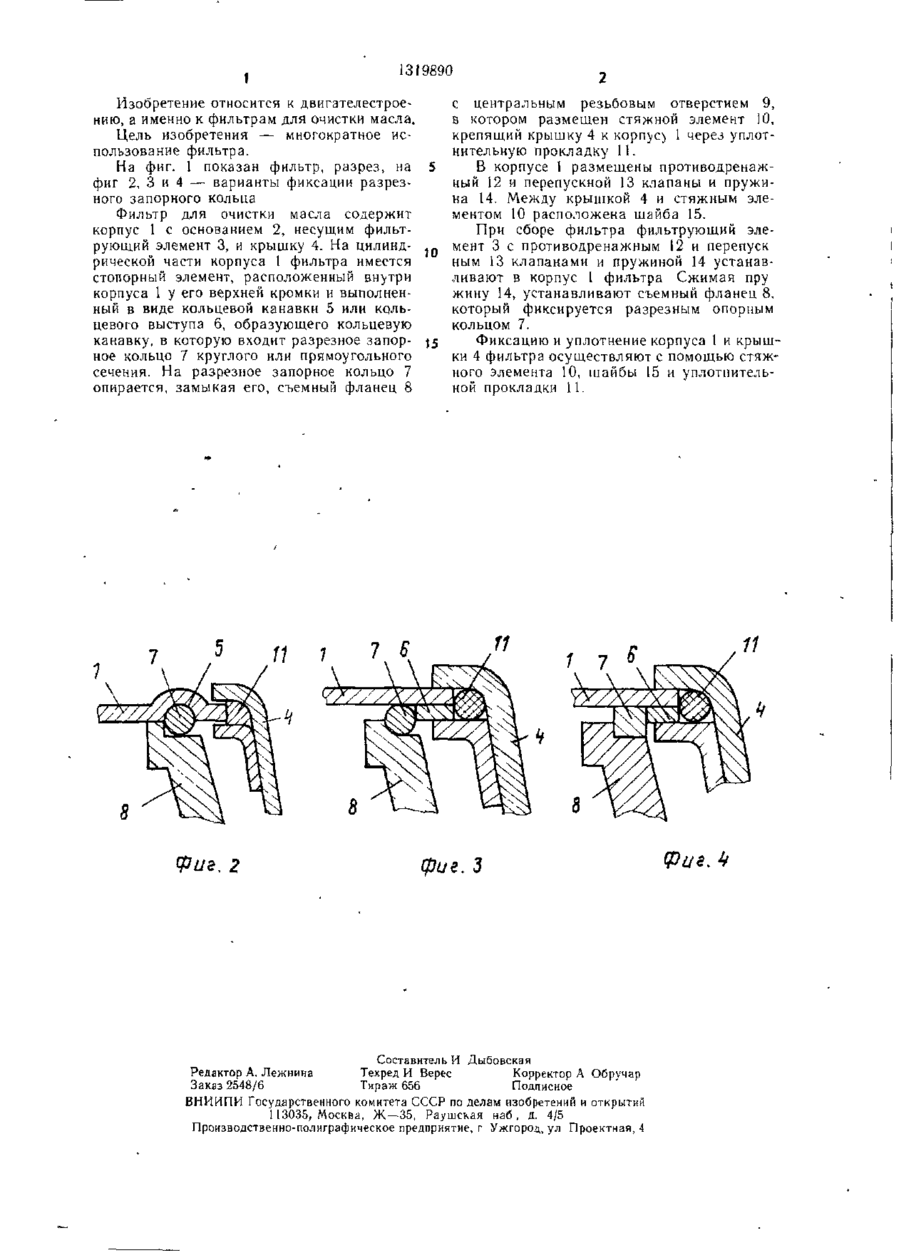

1 ФИЛЬТР ДЛЯ ОЧИСТКИ МАСЛА преимущественно в двигателе BHVT реннего сгорания, содержащий корпус, крышку и размещенный внутри корпуса фильтрующий э іемент с перепускным и противодренажным клапанами, отминающийся тем, что, с целью многократного использования фильтра, фипьтр снабжен стопорным з іементом, размещенным внутри корпуса у его верхней кромки, съемным фланцем с цент ральным резьбовым отверстием, разрезным запорным кольцом, в^имодейсікующим со стопорным элементом, и стяжным элементом, расположенным в центральном резьбовом отверстии съемного фланца 2 Фильтр по п 1, отличающийся тем, мто стопорный элемент выполнен в виде ко ]ь цевой канавки 3 Фильтр по п !, отличающийся тем, что стопорный элемент выполнен в виде кольцевого выступа 4 Фильтр по п 1 отличающийся тем, что разрезное запорное кольцо в сечении выполнено в виде круга 5 Фильтр по п I, отличающийся тем, что разрезное запорное кольцо в сечении выполнено в виде прямоугольника. g А11 (Л со со оо СО о фиг і 1 1319890 Изобретение относится к двигателестроению, а именно к фильтрам для очистки масла. Цель изобретения — многократное использование фильтра. На фиг. I показан фильтр, разрез, на 5 фиг 2, 3 и 4 — варианты фиксации разрезного запорного кольца Фильтр для очистки масла содержит корпус 1 с основанием 2, несущим фильтрующий элемент 3, и крышку 4. На цилинд- . f l рической части корпуса 1 фильтра имеется стопорный элемент, расположенный внутри корпуса 1 у его верхней кромки и выполненный в виде кольцевой канавки 5 или кольцевого выступа 6, образующего кольцевую канавку, в которую входит разрезное запор- (5 ное кольцо 7 круглого или прямоугольного сечения. На разрезное запорное кольцо 7 опирается, замыкая его, съемный фланец 8 Фиг. 2 с центральным резьбовым отверстием 9, а котором размешен стяжной элемент 10, крепящий крышку 4 к корпус) 1 через уплотнительную прокладку П. В корпусе 1 размещены противодренажный 12 и перепускной 13 клапаны и пружина 14. Между крышкой 4 и стяжным элементом 10 расположена шайба 15. При сборе фильтра фильтрующий элемент 3 с противодренажным 12 и перепуск ным 13 клапанами и пружиной 14 устанавливают в корпус 1 фильтра Сжимая пру жину 14, устанавливают съемный фланец 8, который фиксируется разрезным опорным кольцом 7. Фиксацию и уплотнение корпуса 1 и крышки 4 фильтра осуществляют с помощью стяжного элемента 10, шайбы 15 и уплотиительной прокладки 11. фиг. 3 Составитель И Дыбовскан Редактор А, Лежнина Техред И Верес Корректор А Обручар Заказ 2548/6 Тираж 656 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб , д. 4/5 Производственно-полиграфическое предприятие, г Ужгород, ул Проектная, 4 Фиг.
