Індуктивний вимірювальний пристрій з автономним джерелом живлення
Номер патенту: 45978
Опубліковано: 10.12.2009
Автори: Петльований Петро Вікторович, Мусієнко Максим Павлович
Формула / Реферат
Індуктивний вимірювальний пристрій з автономним джерелом живлення, що містить електронну схему, датчик індуктивності із двома відводами, один із яких підключено до загального проводу, а інший до електронної схеми, автономне джерело живлення, до складу якого входить перетворювач енергії вимірюваного параметра в електричний сигнал, яким здійснюють живлення електронної схеми, який відрізняється тим, що датчик індуктивності і перетворювач енергії вимірюваного параметра автономного джерела живлення виконані у вигляді одного елемента - котушки індуктивності, що виконує одночасно обидві функції і має додатковий відвід сигналу, який підключено до автономного джерела живлення для накопичення електричної енергії.
Текст

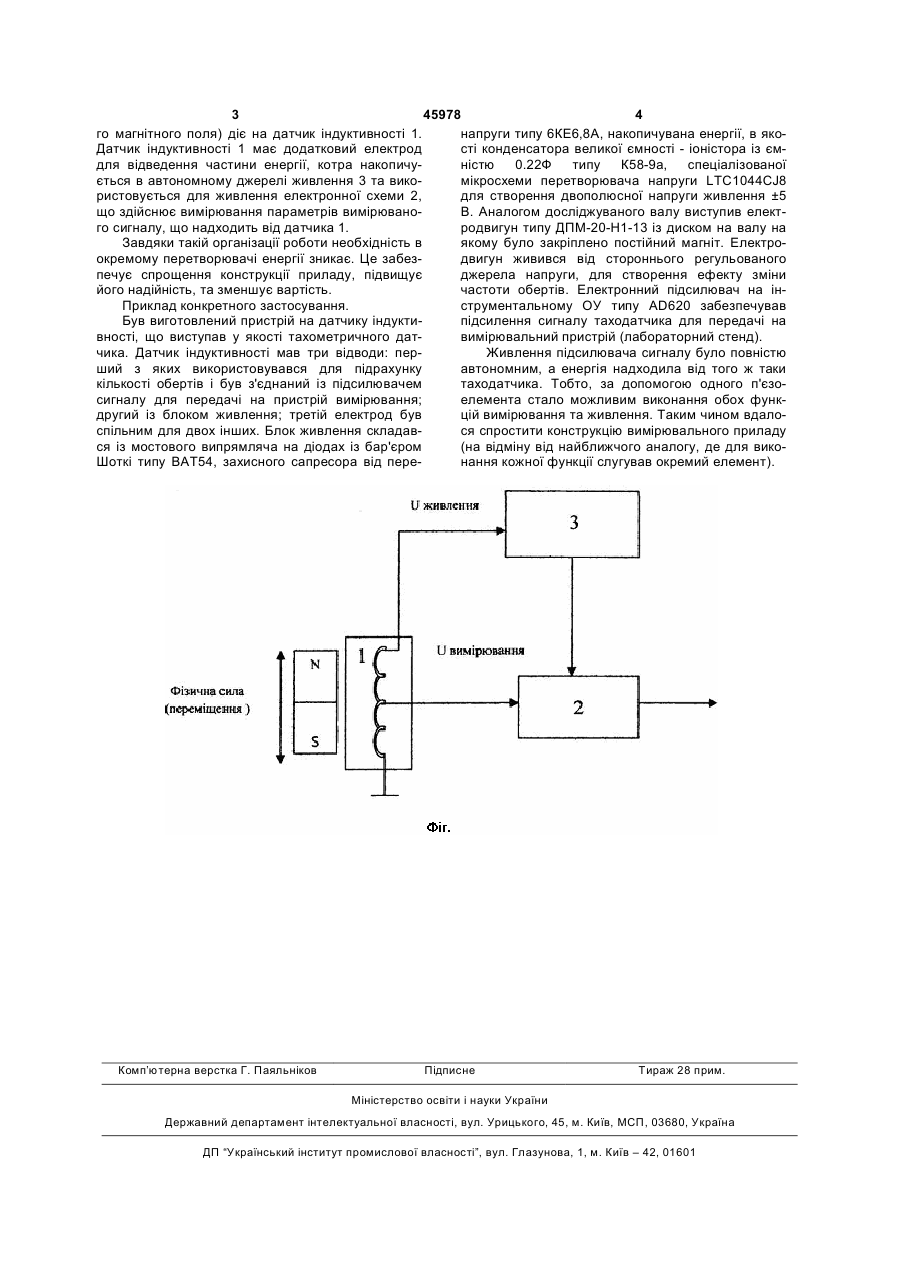

Індуктивний вимірювальний пристрій з автономним джерелом живлення, що містить електронну схему, датчик індуктивності із двома відводами, один із яких підключено до загального проводу, а інший до електронної схеми, автономне 3 45978 4 го магнітного поля) діє на датчик індуктивності 1. напруги типу 6КЕ6,8А, накопичувана енергії, в якоДатчик індуктивності 1 має додатковий електрод сті конденсатора великої ємності - іоністора із ємдля відведення частини енергії, котра накопичуністю 0.22Ф типу К58-9а, спеціалізованої ється в автономному джерелі живлення 3 та викомікросхеми перетворювача напруги LTC1044CJ8 ристовується для живлення електронної схеми 2, для створення двополюсної напруги живлення ±5 що здійснює вимірювання параметрів вимірюваноВ. Аналогом досліджуваного валу виступив електго сигналу, що надходить від датчика 1. родвигун типу ДПМ-20-Н1-13 із диском на валу на Завдяки такій організації роботи необхідність в якому було закріплено постійний магніт. Електроокремому перетворювачі енергії зникає. Це забездвигун живився від стороннього регульованого печує спрощення конструкції приладу, підвищує джерела напруги, для створення ефекту зміни його надійність, та зменшує вартість. частоти обертів. Електронний підсилювач на інПриклад конкретного застосування. струментальному ОУ типу AD620 забезпечував Був виготовлений пристрій на датчику індуктипідсилення сигналу таходатчика для передачі на вності, що виступав у якості тахометричного датвимірювальний пристрій (лабораторний стенд). чика. Датчик індуктивності мав три відводи: перЖивлення підсилювача сигналу було повністю ший з яких використовувався для підрахунку автономним, а енергія надходила від того ж таки кількості обертів і був з'єднаний із підсилювачем таходатчика. Тобто, за допомогою одного п'єзосигналу для передачі на пристрій вимірювання; елемента стало можливим виконання обох функдругий із блоком живлення; третій електрод був цій вимірювання та живлення. Таким чином вдалоспільним для двох інших. Блок живлення складався спростити конструкцію вимірювального приладу ся із мостового випрямляча на діодах із бар'єром (на відміну від найближчого аналогу, де для викоШоткі типу ВАТ54, захисного сапресора від перенання кожної функції слугував окремий елемент). Комп’ютерна верстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPhotoelectric measuring device with autonomous power source
Автори англійськоюPetliovanyi Petro Viktorovych, Musienko Maksym Pavlovych
Назва патенту російськоюИндуктивное измерительное устройство с автономным источником питания
Автори російськоюПетлеваный Петр Викторович, Мусиенко Максим Павлович
МПК / Мітки
МПК: G01R 33/02
Мітки: автономним, джерелом, вимірювальний, пристрій, індуктивний, живлення
