Фотоелектричний вимірювальний пристрій з автономним джерелом живлення

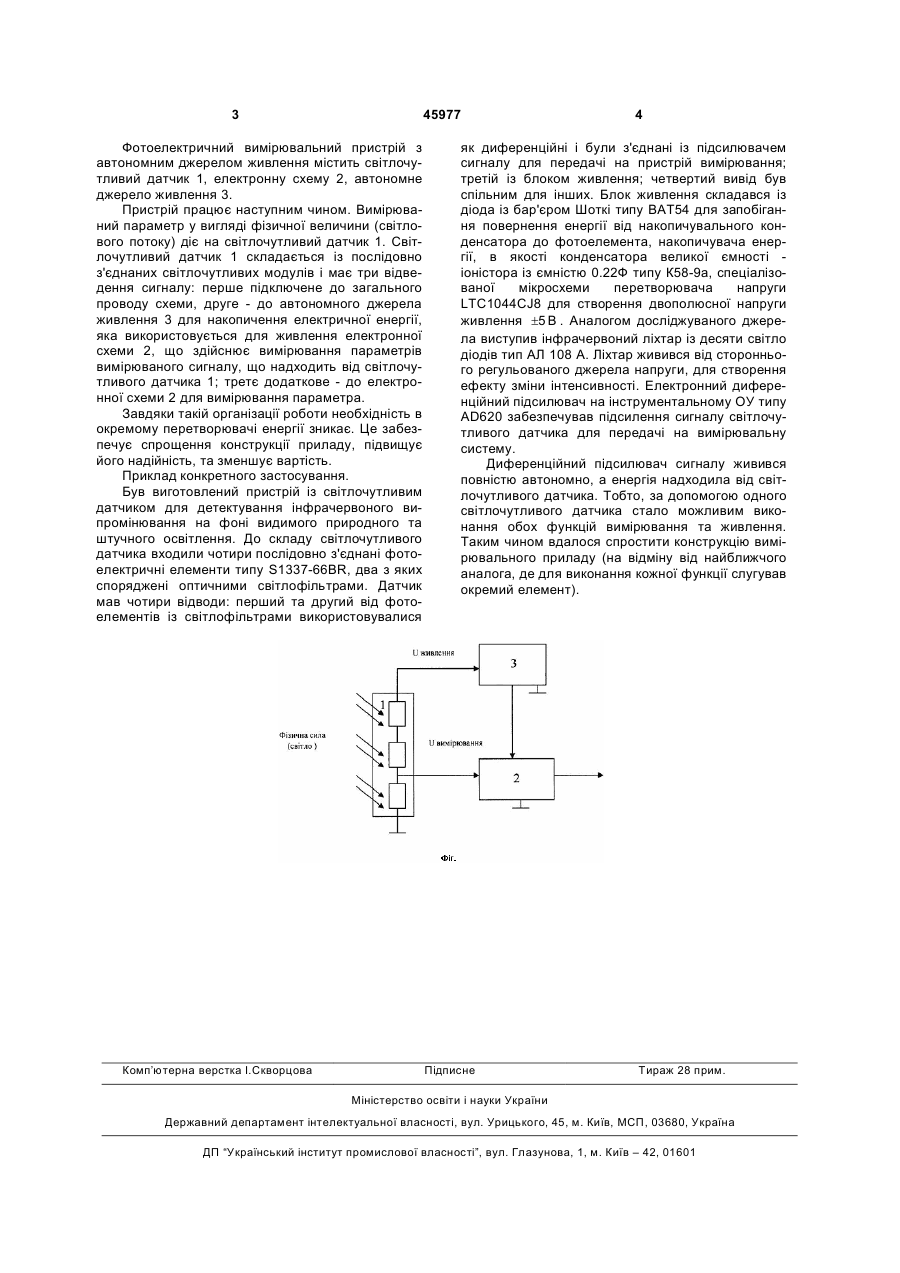

Фотоелектричний вимірювальний пристрій з автономним джерелом живлення, що містить електронну схему, світлочутливий датчик, автономне 3 45977 Фотоелектричний вимірювальний пристрій з автономним джерелом живлення містить світлочутливий датчик 1, електронну схему 2, автономне джерело живлення 3. Пристрій працює наступним чином. Вимірюваний параметр у вигляді фізичної величини (світлового потоку) діє на світлочутливий датчик 1. Світлочутливий датчик 1 складається із послідовно з'єднаних світлочутливих модулів і має три відведення сигналу: перше підключене до загального проводу схеми, друге - до автономного джерела живлення 3 для накопичення електричної енергії, яка використовується для живлення електронної схеми 2, що здійснює вимірювання параметрів вимірюваного сигналу, що надходить від світлочутливого датчика 1; третє додаткове - до електронної схеми 2 для вимірювання параметра. Завдяки такій організації роботи необхідність в окремому перетворювачі енергії зникає. Це забезпечує спрощення конструкції приладу, підвищує його надійність, та зменшує вартість. Приклад конкретного застосування. Був виготовлений пристрій із світлочутливим датчиком для детектування інфрачервоного випромінювання на фоні видимого природного та штучного освітлення. До складу світлочутливого датчика входили чотири послідовно з'єднані фотоелектричні елементи типу S1337-66BR, два з яких споряджені оптичними світлофільтрами. Датчик мав чотири відводи: перший та другий від фотоелементів із світлофільтрами використовувалися Комп’ютерна верстка І.Скворцова 4 як диференційні і були з'єднані із підсилювачем сигналу для передачі на пристрій вимірювання; третій із блоком живлення; четвертий вивід був спільним для інших. Блок живлення складався із діода із бар'єром Шоткі типу ВАТ54 для запобігання повернення енергії від накопичувального конденсатора до фотоелемента, накопичувача енергії, в якості конденсатора великої ємності іоністора із ємністю 0.22Ф типу К58-9а, спеціалізованої мікросхеми перетворювача напруги LTC1044CJ8 для створення двополюсної напруги живлення ±5 B . Аналогом досліджуваного джерела виступив інфрачервоний ліхтар із десяти світло діодів тип АЛ 108 А. Ліхтар живився від стороннього регульованого джерела напруги, для створення ефекту зміни інтенсивності. Електронний диференційний підсилювач на інструментальному ОУ типу AD620 забезпечував підсилення сигналу світлочутливого датчика для передачі на вимірювальну систему. Диференційний підсилювач сигналу живився повністю автономно, а енергія надходила від світлочутливого датчика. Тобто, за допомогою одного світлочутливого датчика стало можливим виконання обох функцій вимірювання та живлення. Таким чином вдалося спростити конструкцію вимірювального приладу (на відміну від найближчого аналога, де для виконання кожної функції слугував окремий елемент). Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
