Установка для виробництва гіпсу

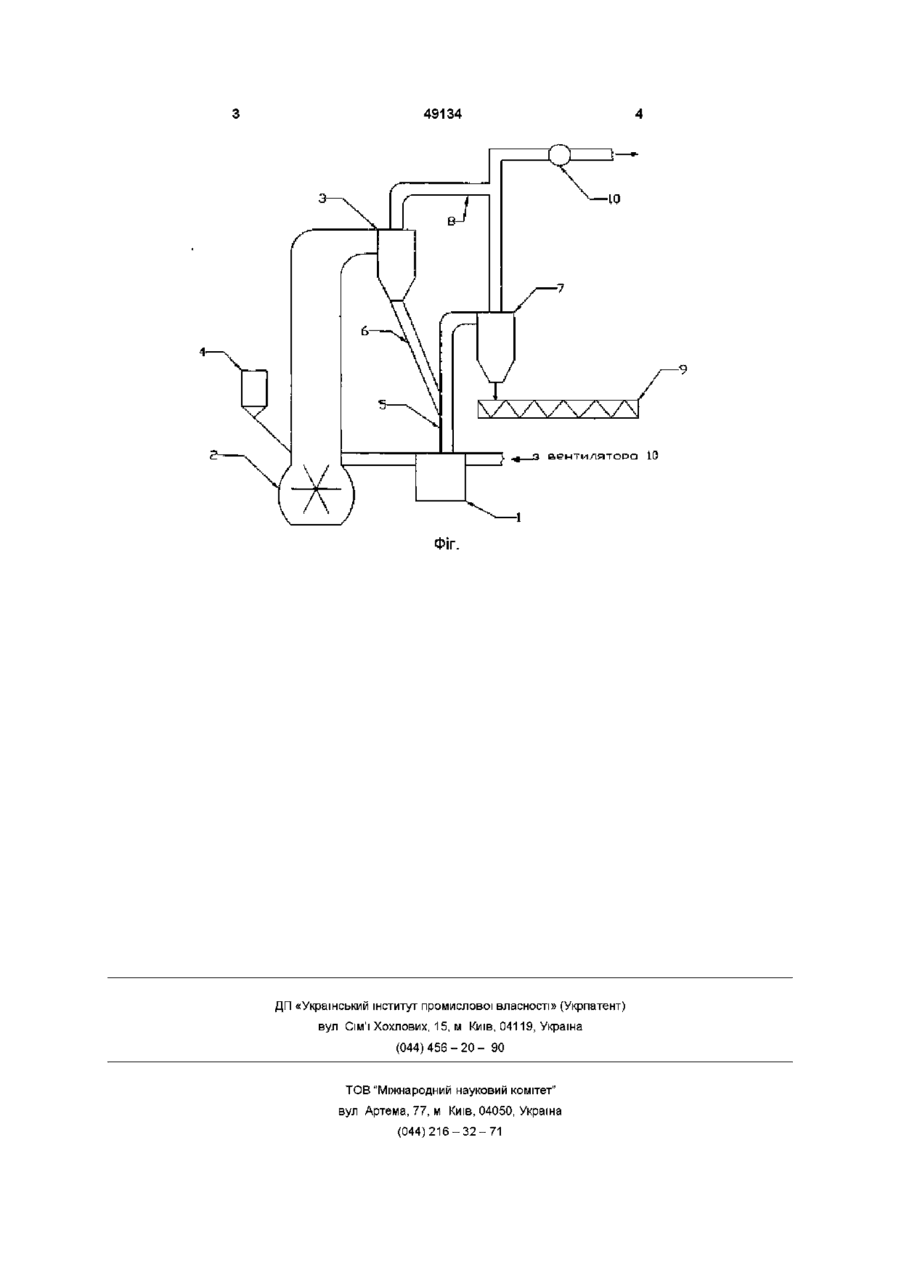

Установка для виробництва гіпсу, що включає джерело гарячих газів, молотковий млин, циклони сушіння та випалювання матеріалу, яка відрізняється тим, що установка додатково оснащена трубопроводом, який з'єднує джерело гарячих газів з випалювальним циклоном Винахід відноситься до промисловості будівельних матеріалів та може бути використаний в інших галузях народного господарства ВІДОМІ обертові барабани для випалу гіпсу, куди гіпс подається у вигляді кусків Основним недоліком цих установок є низька якість готового продукту тому, що куски матеріалу нерівномірно обпалюються В центрі залишаються необпалені зерна двохпдрату гіпсу, а на поверхні куска має місце пережог матеріалу з появою нерозчинного ангідриту [1] Найбільш близькою по технічній суті є установка [2] по виробництву будівельного гіпсу з використанням варочних котлів, яка включає джерело гарячих газів, шахтний молотковий млин, пристрій для очищення газів від пилу, бункер для висушеного гіпсу, ппсоварочний котел Недоліком цієї установки є значні втрати тепла гарячий матеріал з шахтного млина потрапляє в бункер, де він втрачає тепло і охолоджується Потім В КОТЛІ ЙОГО знову підігрівають, витрачаючи тепло Другий недолік установки -періодичність дії котла, що знижує продуктивність установки та збільшує питомі витрати тепла Задача винаходу - зменшення витрат тепла Вказана задача досягається тим, що установка, яка має у складі джерело гарячих газів, шахтний млин-сушарку, циклон досуши матеріалу та випалювальний циклон, виконана таким чином, що має додатковий трубопровід, який з'єднує джерело гарячих газів з обпалювальним циклоном, а трубопровід за допомогою патрубка з'єднано з циклоном, який досушує-мате ріал На фігурі схематично відображена установка, яка пропонується Установка має джерело гарячих газів 1, молотковий млин 2, шахту з циклоном 3 де матеріал висушується, бункер постачання вологого матеріалу 4, трубопровід 5, який з'єднує джерело гарячих газів з циклоном 7, де матеріал випалюється, патрубок 6 для постачання матеріала з циклону 3, газохід 8 для відведення відходячих газів, конвеєр відвантаження готового гіпсу 9, вентилятор 10 Установка працює наступним чином Джерело гарячих газів 1 постачає гази в млин 2 Сировина через бункер 4 подається також в млин 2, де вона подрібнюється Здрібнений матеріал за допомогою газів виноситься в шахту та циклон 3 Під час руху матеріал висушується та нагрівається В циклоні він відокремлюється від газів Циклон може бути один, або декілька Після циклону матеріал потрапляє в трубопровід 5 через патрубок 6 В трубопроводі гази рухаються від джерела гарячих газів 1 до циклону 7 За період руху по трубопроводу 5 та циклону 7 матеріал випалюється Матеріал ніде не втрачає тепло При цьому в установці забезпечується безперервність процесу, що також сприяє зниженню питомої витрати тепла на одиницю готової продукції Відходячи гази проходять газоходи 8 і за допомогою вентилятора 10 частково або повністю повертаються в установку Витрати тепла в порівнянні з прототипом зменшуються на 20% Джерела інформації 1 А А Пащенко и др Вяжущие материалы Киев Вища школа-1985 -с 30 2 А В Волженский и др Минеральные вяжущие вещества -М Стройиздат -1979 -с 30 ГО 49134 ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
