Спосіб місцевого зміцнення сталевих деталей
Номер патенту: 45984
Опубліковано: 10.12.2009
Автори: Тулупов Володимир Іванович, Пецик Сергій Миколайович, Завгородня Катерина Анатоліївна, Ковалевський Сергій Вадимович
Формула / Реферат
Спосіб місцевого зміцнення сталевих деталей, що полягає в утворенні поверхневого зміцненого шару з екзотермічної суміші процесом самопоширюваного високотемпературного синтезу (СВС), який ініціюється електричним імпульсом від електрода, і подальшому пластичному деформуванні поверхні деталі, який відрізняється тим, що спосіб включає вигладжування, і процес охолодження здійснюють з використанням масляної суміші.
Текст

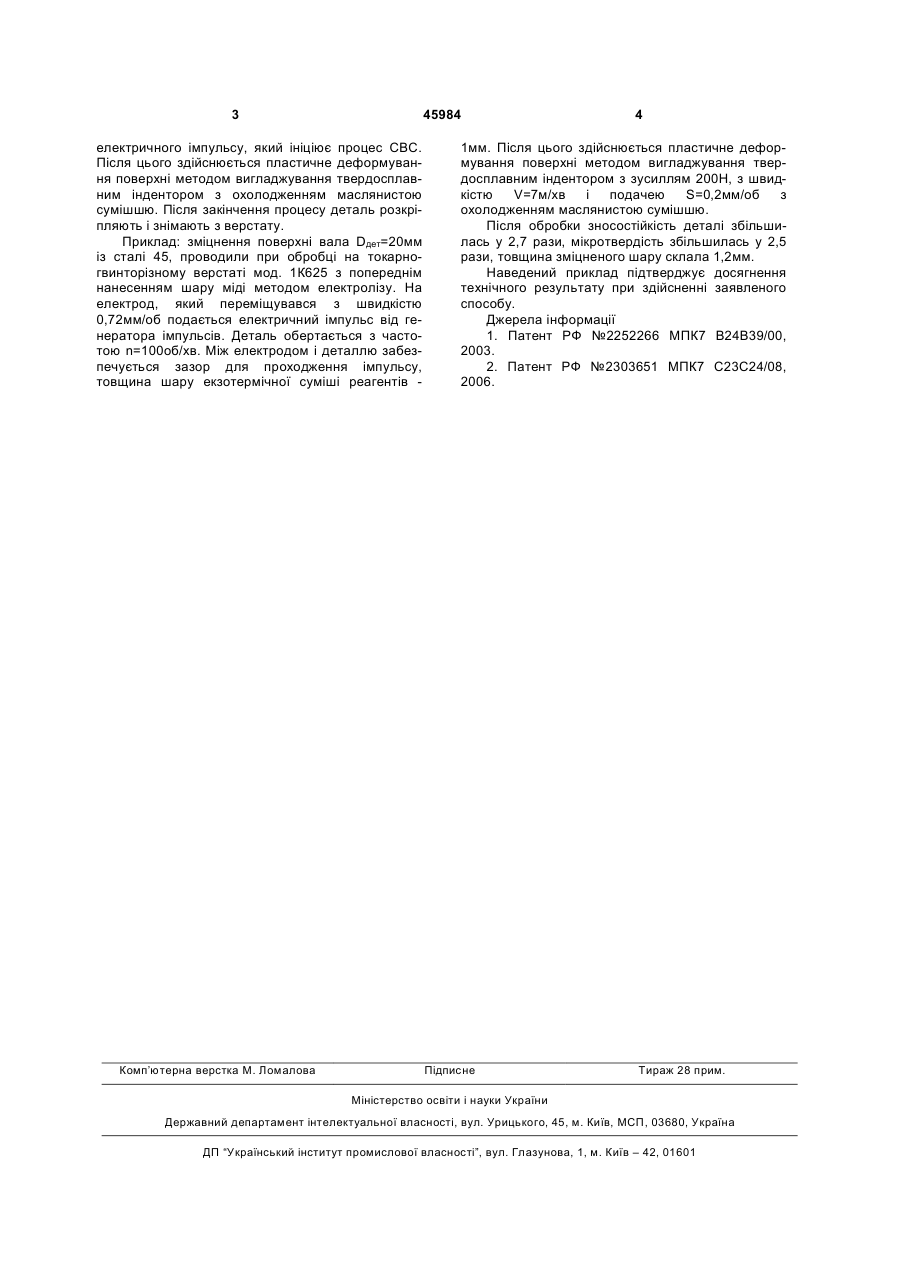

Спосіб місцевого зміцнення сталевих деталей, що полягає в утворенні поверхневого зміцненого шару з екзотермічної суміші процесом самопоширюваного високотемпературного синтезу (СВС), який ініціюється електричним імпульсом від електрода, і подальшому пластичному деформуванні поверхні деталі, який відрізняється тим, що спосіб включає вигладжування, і процес охолодження здійснюють з використанням масляної суміші. (19) (21) u200903367 (22) 08.04.2009 (24) 10.12.2009 (46) 10.12.2009, Бюл.№ 23, 2009 р. (72) КОВАЛЕВСЬКИЙ СЕРГІЙ ВАДИМОВИЧ, ТУЛУПОВ ВОЛОДИМИР ІВАНОВИЧ, ЗАВГОРОДНЯ КАТЕРИНА АНАТОЛІЇВНА, ПЕЦИК СЕРГІЙ МИКОЛАЙОВИЧ (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ 3 45984 електричного імпульсу, який ініціює процес СВС. Після цього здійснюється пластичне деформування поверхні методом вигладжування твердосплавним індентором з охолодженням маслянистою сумішшю. Після закінчення процесу деталь розкріпляють і знімають з верстату. Приклад: зміцнення поверхні вала Dдет=20мм із сталі 45, проводили при обробці на токарногвинторізному верстаті мод. 1К625 з попереднім нанесенням шару міді методом електролізу. На електрод, який переміщувався з швидкістю 0,72мм/об подається електричний імпульс від генератора імпульсів. Деталь обертається з частотою n=100об/хв. Між електродом і деталлю забезпечується зазор для проходження імпульсу, товщина шару екзотермічної суміші реагентів Комп’ютерна верстка М. Ломалова 4 1мм. Після цього здійснюється пластичне деформування поверхні методом вигладжування твердосплавним індентором з зусиллям 200Н, з швидкістю V=7м/хв і подачею S=0,2мм/об з охолодженням маслянистою сумішшю. Після обробки зносостійкість деталі збільшилась у 2,7 рази, мікротвердість збільшилась у 2,5 рази, товщина зміцненого шару склала 1,2мм. Наведений приклад підтверджує досягнення технічного результату при здійсненні заявленого способу. Джерела інформації 1. Патент РФ №2252266 МПК7 В24В39/00, 2003. 2. Патент РФ №2303651 МПК7 С23С24/08, 2006. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for local strengthening steel parts
Автори англійськоюKovalevskyi Serhii Vadymovych, Tulupov Volodymyr Ivanovych, Zavhorodnia Kateryna Anatoliivna, Petsyk Serhii Mykolaiovych
Назва патенту російськоюСпособ местного укрепления стальных деталей
Автори російськоюКовалевский Сергей Вадимович, Тулупов Владимир Иванович, Завгородня Катерина Анатольевна, Пецик Сергей Николаевич
МПК / Мітки
МПК: C23C 26/00
Мітки: місцевого, зміцнення, деталей, спосіб, сталевих
