Поперечна перегородка трубчастого теплообмінного апарата
Номер патенту: 46117
Опубліковано: 10.12.2009
Автори: Рябцев Геннадій Леонідович, Мікульонок Ігор Олегович, Левченко Інна Юріївна
Формула / Реферат
1. Поперечна перегородка трубчастого теплообмінного апарата, виконана у вигляді круглого диска з сегментним вирізом і отворами для проходу теплообмінних труб, яка відрізняється тим, що щонайменше одна поверхня диска містить закріплене на ній покриття з листової гуми, яке повторює форму диска і крайки якого виходять за відповідні крайки диска.
2. Перегородка за п. 1, яка відрізняється тим, що крайки покриття мають поперечні надрізи.
Текст

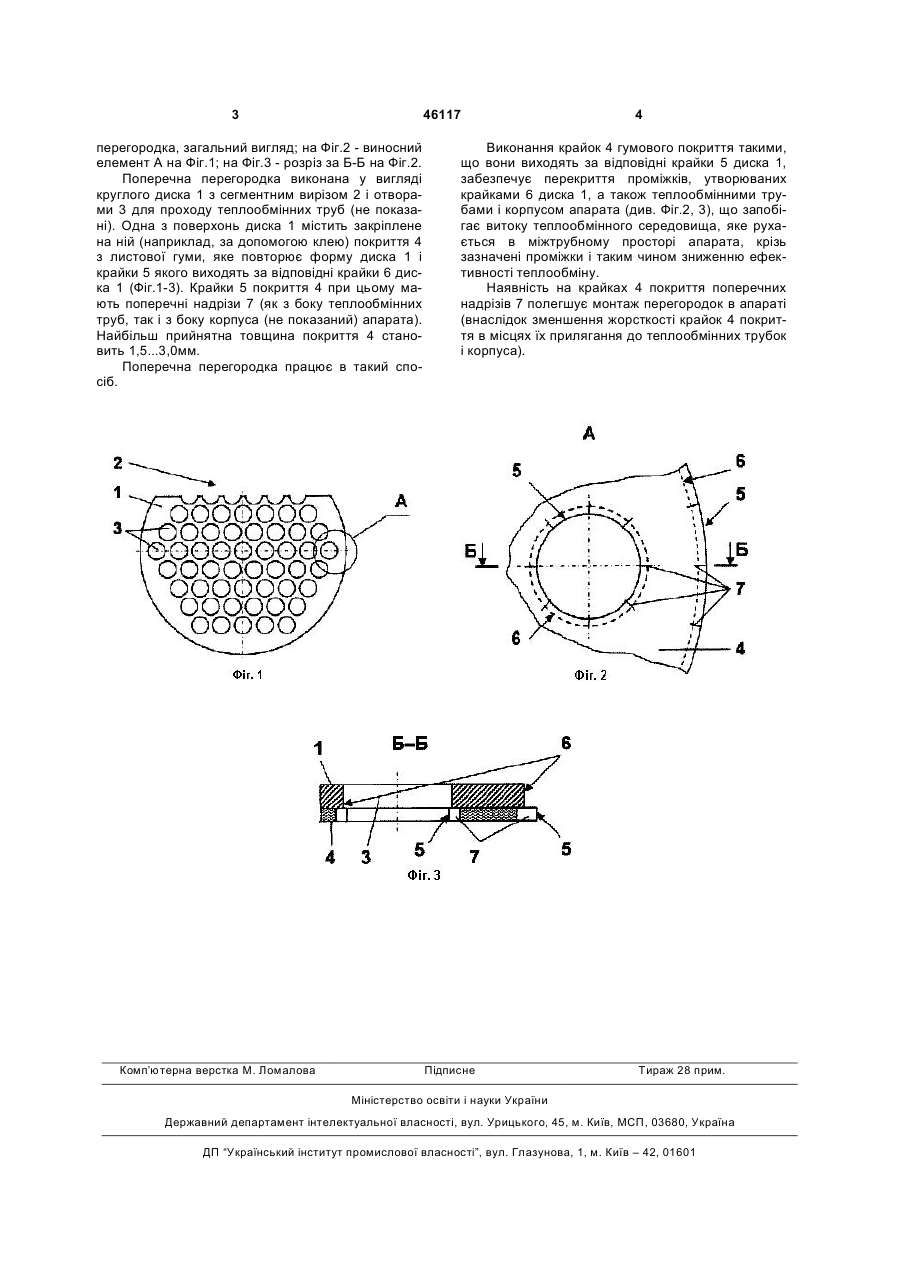

1. Поперечна перегородка трубчастого теплообмінного апарата, виконана у вигляді круглого диска з сегментним вирізом і отворами для проходу теплообмінних труб, яка відрізняється тим, що щонайменше одна поверхня диска містить закріплене на ній покриття з листової гуми, яке повторює форму диска і крайки якого виходять за відповідні крайки диска. 2. Перегородка за п. 1, яка відрізняється тим, що крайки покриття мають поперечні надрізи. (19) (21) u200906021 (22) 11.06.2009 (24) 10.12.2009 (46) 10.12.2009, Бюл.№ 23, 2009 р. (72) МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, РЯБЦЕВ ГЕННАДІЙ ЛЕОНІДОВИЧ, ЛЕВЧЕНКО ІННА ЮРІЇВНА (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 46117 перегородка, загальний вигляд; на Фіг.2 - виносний елемент А на Фіг.1; на Фіг.3 - розріз за Б-Б на Фіг.2. Поперечна перегородка виконана у вигляді круглого диска 1 з сегментним вирізом 2 і отворами 3 для проходу теплообмінних труб (не показані). Одна з поверхонь диска 1 містить закріплене на ній (наприклад, за допомогою клею) покриття 4 з листової гуми, яке повторює форму диска 1 і крайки 5 якого виходять за відповідні крайки 6 диска 1 (Фіг.1-3). Крайки 5 покриття 4 при цьому мають поперечні надрізи 7 (як з боку теплообмінних труб, так і з боку корпуса (не показаний) апарата). Найбільш прийнятна товщина покриття 4 становить 1,5...3,0мм. Поперечна перегородка працює в такий спосіб. Комп’ютерна верстка М. Ломалова 4 Виконання крайок 4 гумового покриття такими, що вони виходять за відповідні крайки 5 диска 1, забезпечує перекриття проміжків, утворюваних крайками 6 диска 1, а також теплообмінними трубами і корпусом апарата (див. Фіг.2, 3), що запобігає витоку теплообмінного середовища, яке рухається в міжтрубному просторі апарата, крізь зазначені проміжки і таким чином зниженню ефективності теплообміну. Наявність на крайках 4 покриття поперечних надрізів 7 полегшує монтаж перегородок в апараті (внаслідок зменшення жорсткості крайок 4 покриття в місцях їх прилягання до теплообмінних трубок і корпуса). Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCross partition of tubular heat exchanger
Автори англійськоюMikulionok Ihor Olehovych, Riabtsev Hennadii Leonidovych, Levchenko Inna Yuriivna
Назва патенту російськоюПоперечная перегородка трубчатого теплообменного аппарата
Автори російськоюМикуленок Игорь Олегович, Рябцев Геннадий Леонидович, Левченко Инна Юрьевна
МПК / Мітки
МПК: F28F 9/22
Мітки: трубчастого, апарата, перегородка, поперечна, теплообмінного
