Навісна задня поперечна рама гідравлічного екскаватора
Номер патенту: 29106
Опубліковано: 10.01.2008
Формула / Реферат
Навісна задня поперечна рама гідравлічного екскаватора, що містить верхні та нижні несучі балки та горизонтальні напрямні, що утворюють єдину конструкцію з вертикальними коробами, вушками та накладними листами, яка відрізняється тим, що несучі балки, виконані у вигляді С-подібного прямокутного поперечного перерізу, передніми стінками жорстко з'єднані з несучими балками та крайніми елементами жорстко кріпляться до вертикальних коробів, по обидва боки від середньої вертикальної площини симетрії рами жорстко з'єднані листовими фасонними вушками, що містять втулкові гнізда, а місця з'єднання вушок з балками містять накладні листи та листові обичайки.
Текст

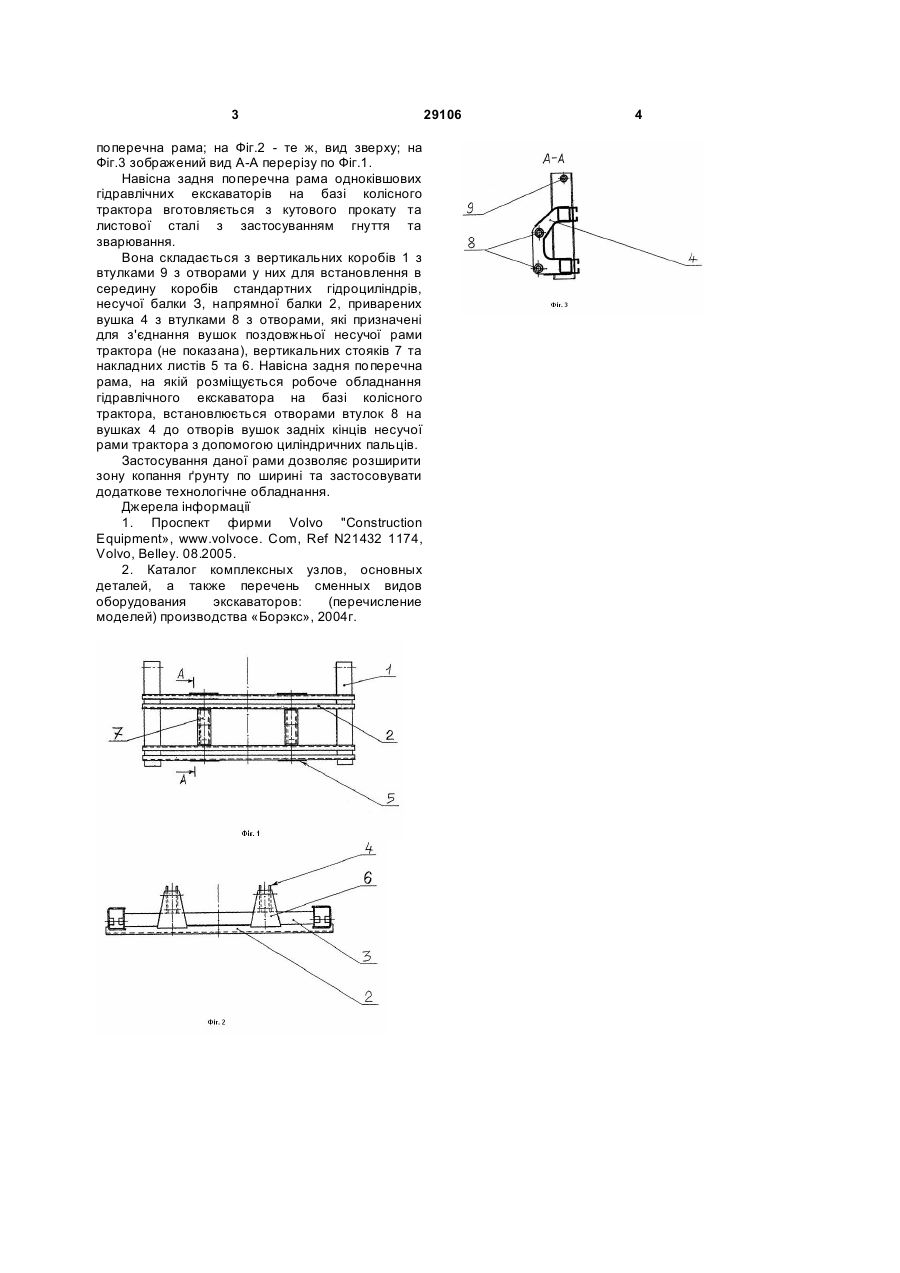

Навісна задня поперечна рама гідравлічного екскаватора, що містить верхні та нижні несучі балки та горизонтальні напрямні, що утворюють єдину конструкцію з вертикальними коробами, 3 поперечна рама; на Фіг.2 - те ж, вид зверху; на Фіг.3 зображений вид А-А перерізу по Фіг.1. Навісна задня поперечна рама одноківшових гідравлічних екскаваторів на базі колісного трактора вготовляється з кутового прокату та листової сталі з застосуванням гнуття та зварювання. Вона складається з вертикальних коробів 1 з втулками 9 з отворами у них для встановлення в середину коробів стандартних гідроциліндрів, несучої балки З, напрямної балки 2, приварених вушка 4 з втулками 8 з отворами, які призначені для з'єднання вушок поздовжньої несучої рами трактора (не показана), вертикальних стояків 7 та накладних листів 5 та 6. Навісна задня поперечна рама, на якій розміщується робоче обладнання гідравлічного екскаватора на базі колісного трактора, встановлюється отворами втулок 8 на вушках 4 до отворів вушок задніх кінців несучої рами трактора з допомогою циліндричних пальців. Застосування даної рами дозволяє розширити зону копання ґрунту по ширині та застосовувати додаткове технологічне обладнання. Джерела інформації 1. Проспект фирми Volvo "Construction Equipment», www.volvoce. Com, Ref N21432 1174, Volvo, Belley. 08.2005. 2. Каталог комплексных узлов, основных деталей, а также перечень сменных видов оборудования экскаваторов: (перечисление моделей) производства «Борэкс», 2004г. 29106 4
ДивитисяДодаткова інформація
Назва патенту англійськоюSuspended rear transverse frame of hydraulic excavator
Автори англійськоюLopachuk Vadym Leonidovych, Luts Viktor Petrovych
Назва патенту російськоюНавесная задняя поперечная рама гидравлического экскаватора
Автори російськоюЛопачук Вадим Леонидович, Луц Виктор Петрович, Луць Виктор Петрович
МПК / Мітки
МПК: E02F 3/34
Мітки: гідравлічного, навісна, екскаватора, задня, рама, поперечна
