Манжетне ущільнення

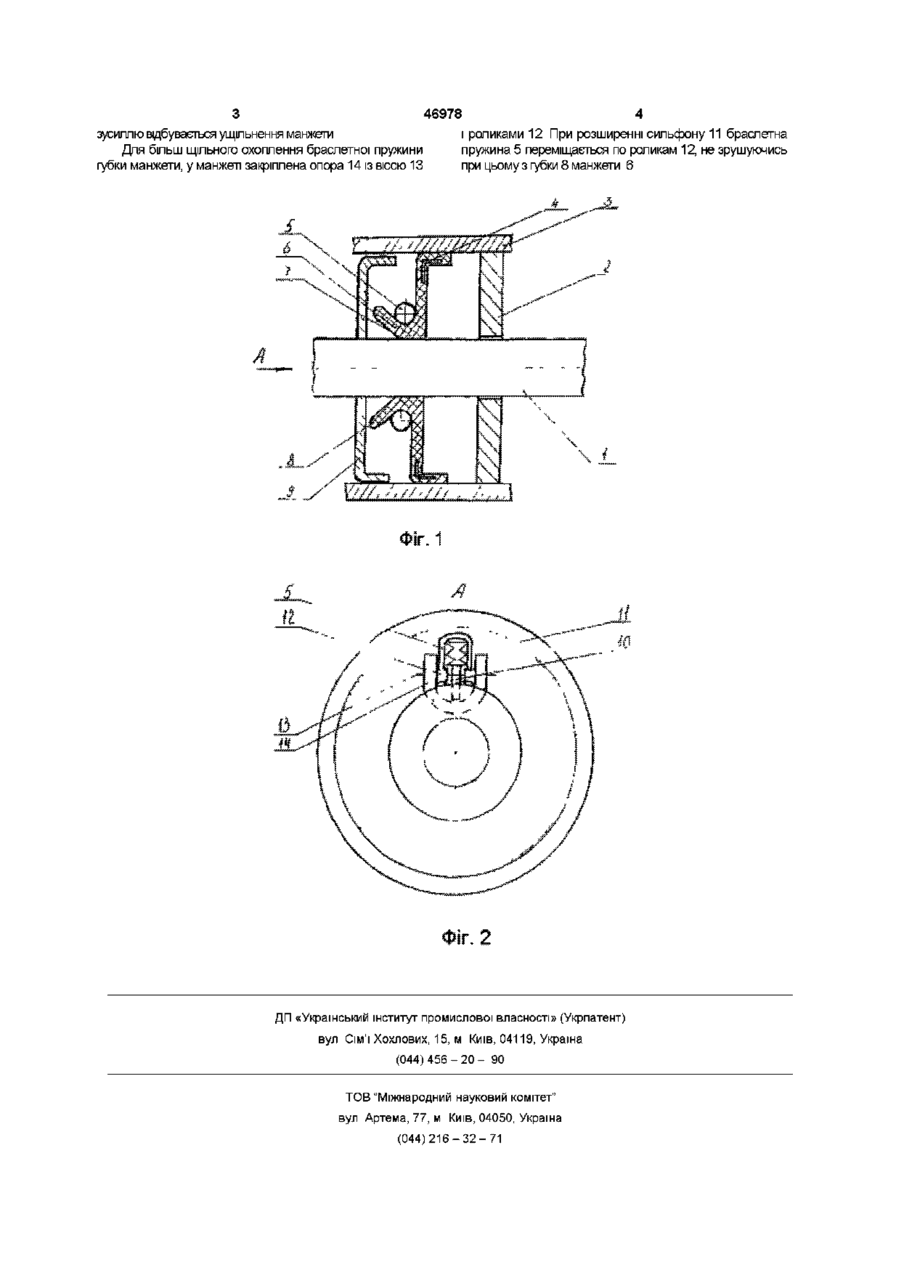

Манжетне ущільнення, що містить корпус, розташовані в ньому браслетну пружину, манже Винахід відноситься до ущільнювальної техніки, зокрема, для герметизації валів машин та устаткування Відомо манжетне ущільнення, яке складається з губки з працюючою окраінкою, посадочного кільця і браслетної пружини (Орлов П И Основы конструирования, Т З - М Машиностроение, 1977 -С 93, рис 202) Недоліком цієї манжети є зменшення контактного тиску працюючої окраінки на вал унаслідок и зносу та залишкових деформацій браслетної пружини під час експлуатації Унаслідок цього збільшується виш ущільнювальної рідини Найбільш близьким до винаходу за технічною суттю і досягненним результатом є манжетне ущільнення для обертових валів, яке містить корпус, браслетну пружину, манжету з еластичною губкою й обладнання для компенсації и зносу, яке виготовлено у вигляді втулки з косим торцем (А С СССР №819464, кп F16 J15/32,1978) Недоліком цього ущільнення є те, що при зносі манжети ущільнення необхідно частково розбирати та переміщувати обтискуючу втулку, повертаючи и на деякий кут Це ускладнює експлуатацію ущільнення Задача винаходу є створення манжетного ущільнення, в якому підвищення його герметичності досягається шляхом самоущільнення манжети при и зносі Це досягається тим, що у манжетному ущільненні, яке складається з корпусу, браслетної пружини, манжети з еластичною губкою й засобу для компенсації його зносу, перед манжетою на валі установлено відбійне кільце, на яке попадає мастильна рідина, що протікає, яка при роботі ПІДШИПНИКІВ ковзання нагрівається до температури 90° С і більше, і, обертаючись, відкидає и під дією відцентрової сили на нагрівальний ту з еластичною губкою і засіб для компенсації и зносу, яке відрізняється тим, що перед манжетою на валу встановлено відбійне кільце для відкидання протікаючої гарячої рідини на засіб для компенсації зносу манжети, який складається з підставки і опори, які з'єднані між собою та знаходяться у ТІЛІ манжети, герметичного сильфона з газом і осі, які закріплені на підставці, та роликів, які встановлені на осі з можливістю переміщення по них браслетної пружини елемент (сильфон), який розширюючись, викликає розтягування браслетної пружини, яка при цьому притискує робочу окраінку манжети до поверхні вала Запропонована конструкція такої самоущіпьнювальноі манжети наведена на фиг 1 і 2 На фіг 1 зображено поздовжній розріз манжети, а на фіг 2 зображено вид А цієї манжети Манжета у статиці складається з ущільнювального валу 1, кільця 2, який від'єднує порожнину підшипника ковзання від ущільнення, корпуса ущільнення З, кільця 4 (металевого), на якому тримається гумова манжета 6, гвинтова пружина (браслетна) 5, робочої окраінки манжети 7, губки манжети 8, відбійного кільця 9, підставки 10, герметичного сильфона з газом 11, роликів 12,
