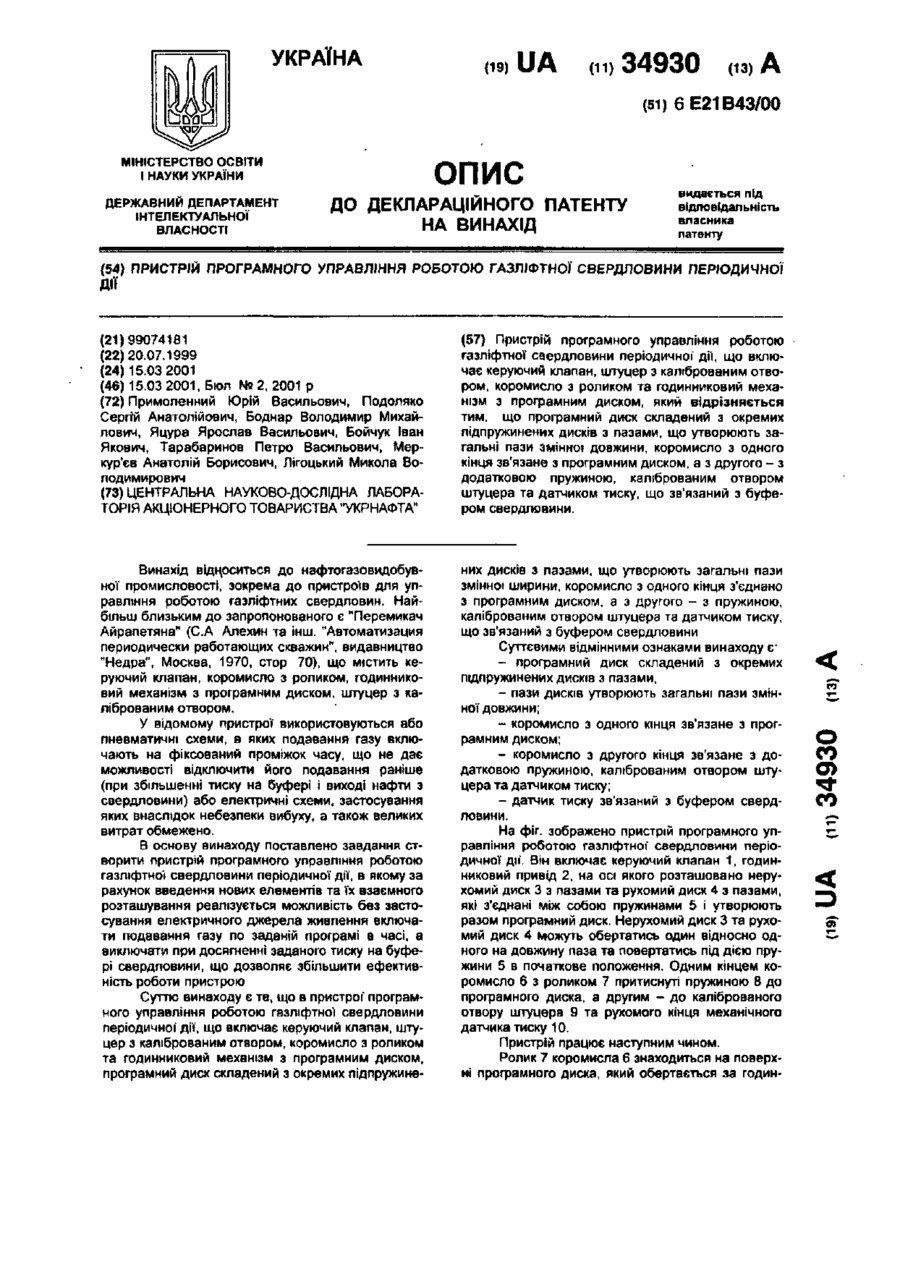

Пристрій програмного управління роботою газліфтної свердловини періодичної дії

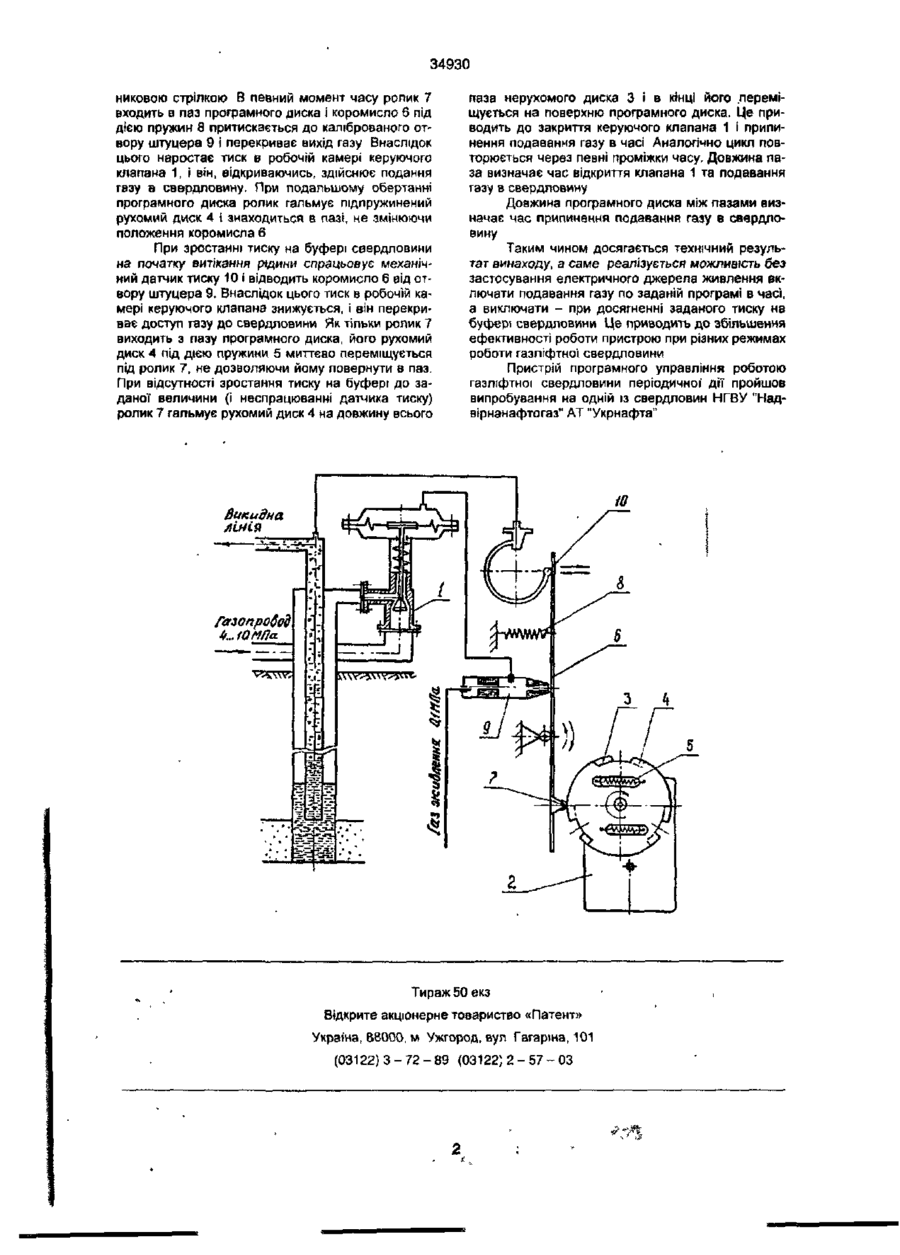

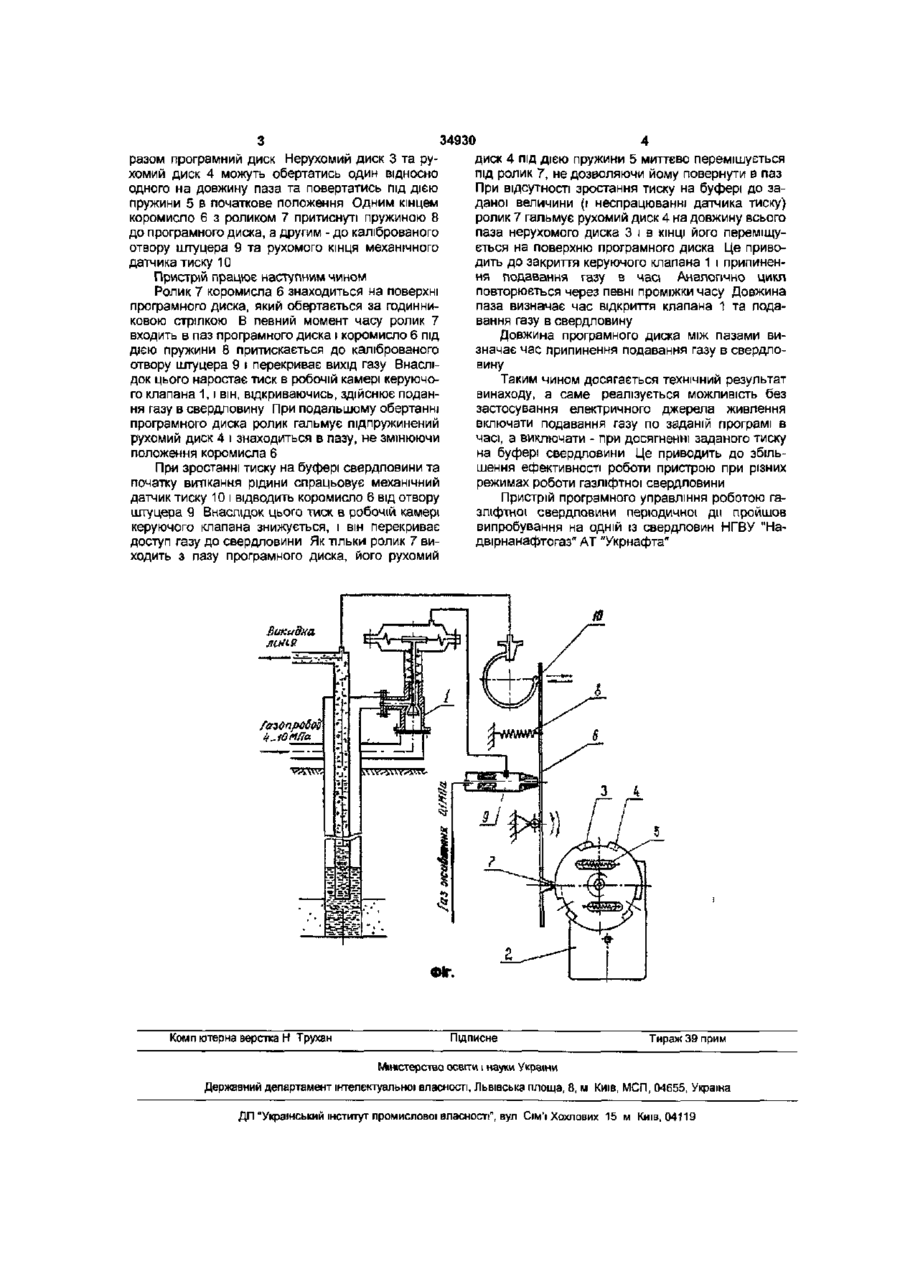

Пристрій програмного управління роботою газліфтної свердловини періодичної' дії, що включає керуючий клапан, штуцер з каліброваним отвором, коромисло з роликом та годинниковий механізм з програмним диском, який відрізняється тим, що програмний диск складений з окремих підпружинених дисків з пазами, що утворюють загальні пази змінної довжини, коромисло з одного кінця зв'язане з програмним диском, а з другого - з додатковою пружиною, каліброваним отвором штуцера та датчиком тиску, що зв'язаний з буфером свердловини. Винахід відцоситься до нафтогазовидобувної промисловості, зокрема до пристроїв для управління роботою газліфтних свердловин. Найбільш близьким до запропонованого є "Перемикач Айрапетяна" (С.А Алехин та інш. "Автоматизация периодически работающих скважин", видавництво "Недра", Москва, 1970, стор 70), що містить керуючий клапан, коромисло з роликом, годинниковий механізм з програмним диском, штуцер з каліброваним отвором. У відомому пристрої використовуються або пневматичні схеми, в яких подавання газу включають на фіксований проміжок часу, що не дає можливості відключити його подавання раніше (при збільшенні тиску на буфері і виході нафти з свердловини) або електричні схеми, застосування яких внаслідок небезпеки вибуху, а також великих витрат обмежено. В основу винаходу поставлено завдання створити пристрій програмного управління роботою газліфтної свердловини періодичної дії, в якому за рахунок введення нових елементів та їх взаємного розташування реалізується можливість без застосування електричного джерела живлення включати подавання газу по заданій програмі в часі, а виключати при досягненні заданого тиску на буфері свердловини, що дозволяє збільшити ефективність роботи пристрою Суттю винаходу є те, що в пристрої програмного управління роботою газліфтної свердловини періодичної дії, що включає керуючий клапан, штуцер з каліброваним отвором, коромисло з роликом та годинниковий механізм з програмним диском, програмний диск складений з окремих підпружине них дисків з пазами, що утворюють загальні пази змінної ширини, коромисло з одного кінця з'єднано з програмним диском, а з другого - з пружиною, каліброваним отвором штуцера та датчиком тиску, що зв'язаний з буфером свердловини Суттєвими відмінними ознаками винаходу Є' - програмний диск складений з окремих підпружинених дисків з пазами, - пази дисків утворюють загальні пази змінної довжини; - коромисло з одного кінця зв'язане з програмним диском; - коромисло з другого кінця зв'язане з додатковою пружиною, каліброваним отвором штуцера та датчиком тиску; - датчик тиску зв'язаний з буфером свердловини. На фіг. зображено пристрій програмного управління роботою газліфтної свердловини періодичної дії. Він включає керуючий клапан 1, годинниковий привід 2, на осі якого розташовано нерухомий диск 3 з пазами та рухомий диск 4 з пазами, які з'єднані між собою пружинами 5 і утворюють разом програмний диск. Нерухомий диск 3 та рухомий диск 4 можуть обертатись один відносно одного на довжину паза та повертатись під дією пружини 5 в початкове положення. Одним кінцем коромисло 6 з роликом 7 притиснуті пружиною 8 до програмного диска, а другим - до каліброваного отвору штуцера 9 та рухомого кінця механічного датчика тиску 10. Пристрій працює наступним чином. Ролик 7 коромисла 6 знаходиться на поверхні програмного диска, який обертається за годин О со о> *г со 34930 никовою стрілкою В певний момент часу ролик 7 входить в паз програмного диска і коромисло б під дією пружин 8 притискається до каліброваного отвору штуцера 9 і перекриває вихід газу Внаслідок цього наростає тиск в робочій камері керуючого клапана 1, і він, відкриваючись, здійснює подання газу в свердловину. При подальшому обертанні програмного диска ролик гальмує підпружинений рухомий диск 4 І знаходиться в пазі, не змінюючи положення коромисла 6 При зростанні тиску на буфері свердловини на початку витікання рідини спрацьовує механічний датчик тиску 10 і відводить коромисло 6 від отвору штуцера 9. Внаслідок цього тиск в робочій камері керуючого клапана знижується, і він перекриває доступ газу до свердловини Як тільки ролик 7 виходить з пазу програмного диска, його рухомий диск 4 під дією пружини 5 миттєво переміщується під ролик 7, не дозволяючи йому повернути в паз. При відсутності зростання тиску на буфері до заданої величини (і неспрацюванні датчика тиску) ролик 7 гальмує рухомий диск 4 на довжину всього паза нерухомого диска 3 і в кінці його .переміщується на поверхню програмного диска. Це приводить до закриття керуючого клапана 1 і припинення подавання газу в часі Аналогічно цикл повторюється через певні проміжки часу. Довжина паза визначає час відкриття клапана 1 та подавання газу в свердловину Довжина програмного диска між пазами визначає час припинення подавання газу в свердловину Таким чином досягається технічний результат винаходу, а саме реалізується можливість без застосування електричного джерела живлення включати подавання газу по заданій програмі в часі, а виключати - при досягненні заданого тиску на буфері свердловини Це приводить до збільшення ефективності роботи пристрою при різних режимах роботи газліфтної свердловини Пристрій програмного управління роботою газліфтної свердловини періодичної' дії пройшов випробування на одній із свердловин НГВУ "Надвірнанафтогаз" AT "Укрнафта" Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагарма, 101 (03122)3-72-89 (03122)2-57-03
