Змішувач

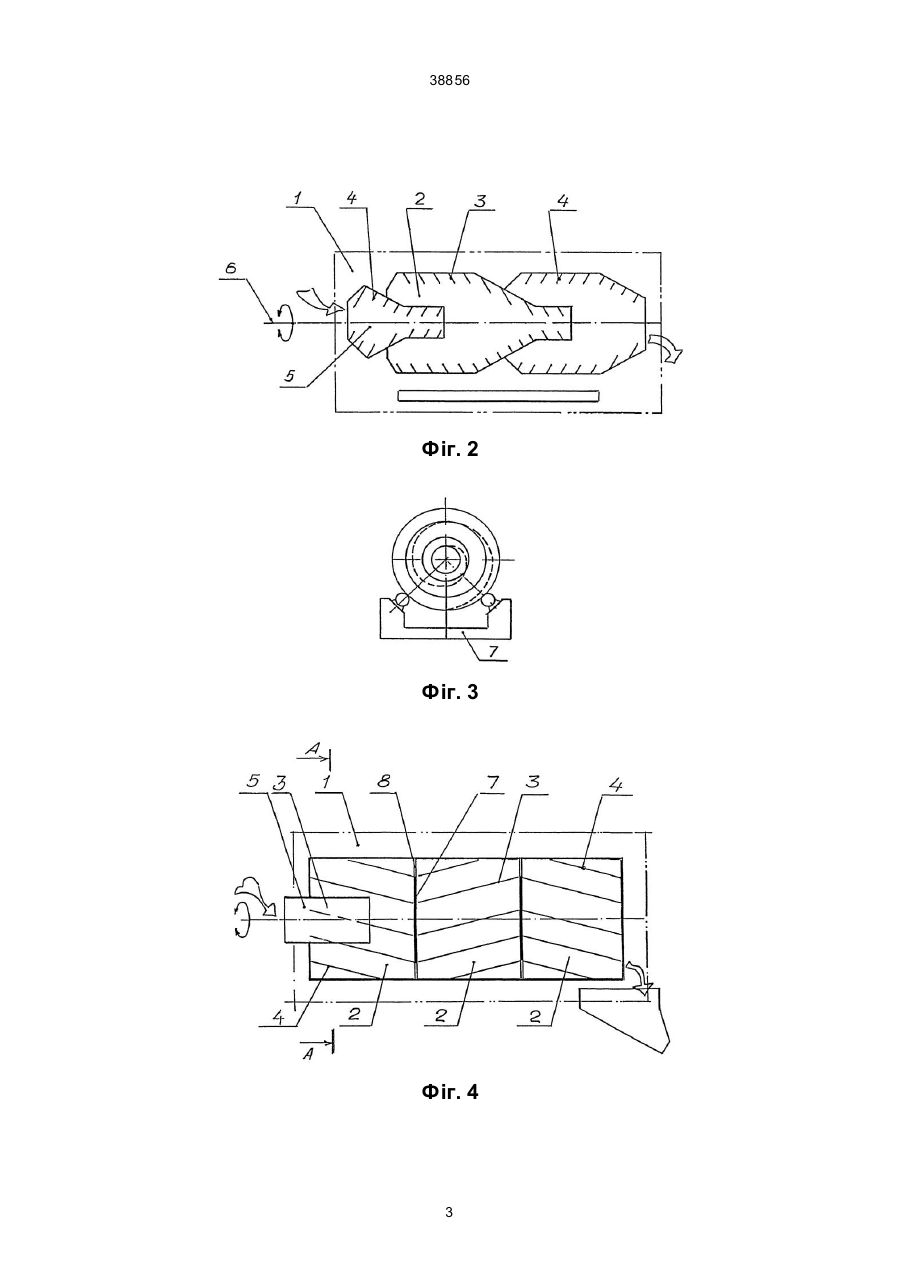

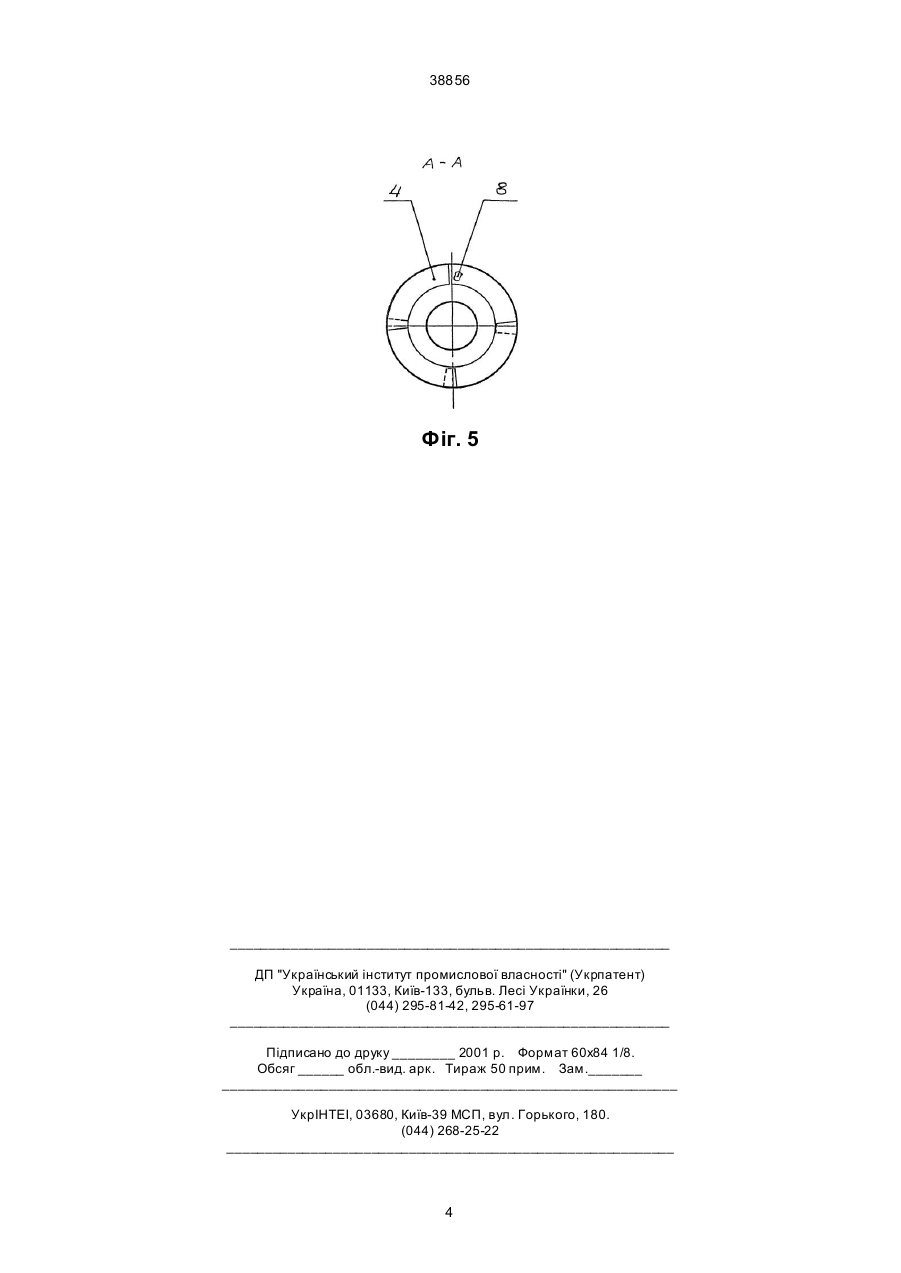

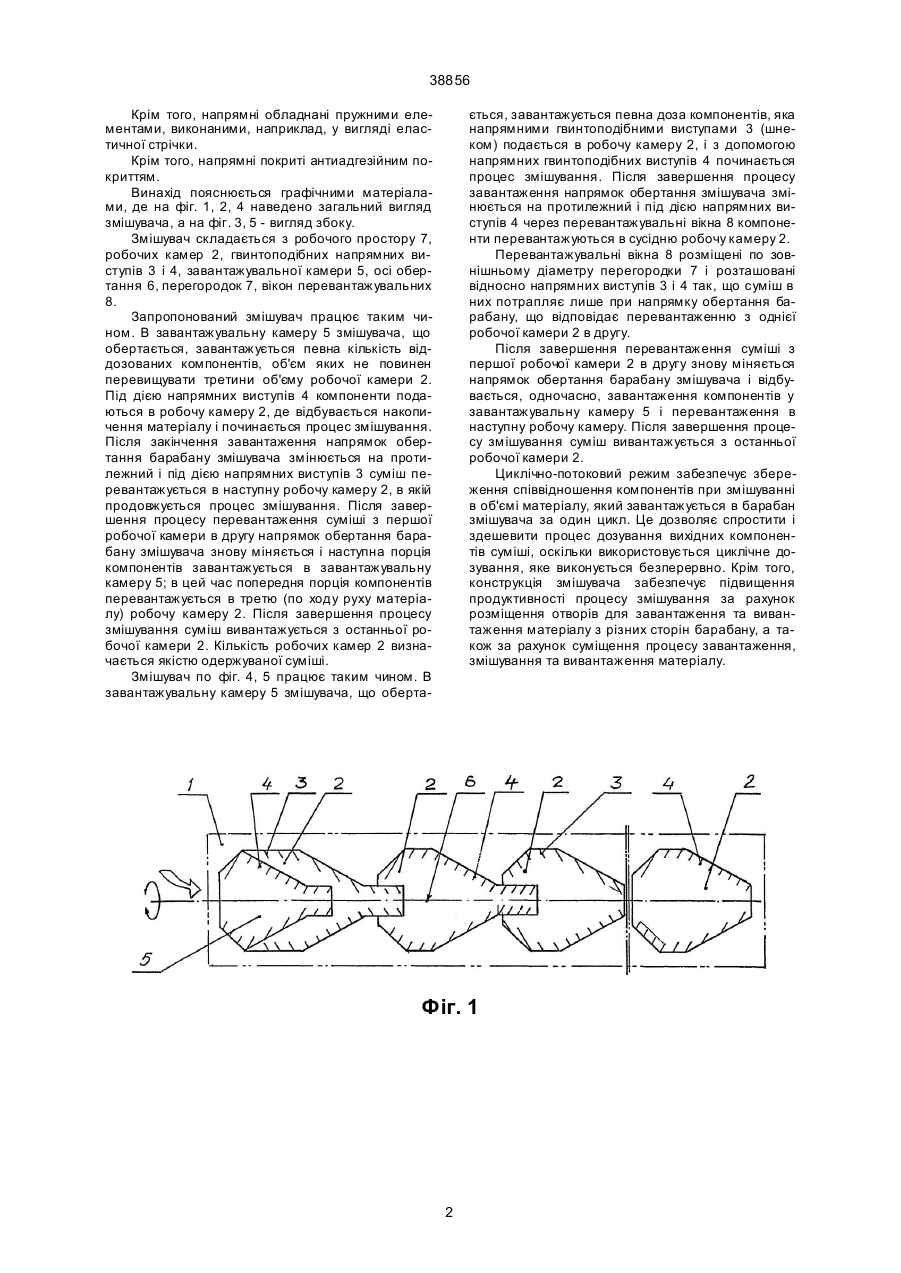

1. Змішувач, виконаний у вигляді барабана з порожнистою камерою, яка має напрямні виступи, розташовані так, що вони не перекривають внутрішню її частин у, який відрізняє ться тим, що змішувач обладнаний не менш ніж одним додатковим барабаном аналогічної конструкції, установленими послідовно один за одним вздовж однієї осі з утворенням єдиного робочого простору, при цьому завантажувальний отвір розташований з протилежної сторони від розвантажувального по ходу руху матеріалу, а барабан установлений з можливістю реверсування руху. 38856 Крім того, напрямні обладнані пружними елементами, виконаними, наприклад, у вигляді еластичної стрічки. Крім того, напрямні покриті антиадгезійним покриттям. Винахід пояснюється графічними матеріалами, де на фіг. 1, 2, 4 наведено загальний вигляд змішувача, а на фіг. 3, 5 - вигляд збоку. Змішувач складається з робочого простору 7, робочих камер 2, гвинтоподібних напрямних виступів 3 і 4, завантажувальної камери 5, осі обертання 6, перегородок 7, вікон перевантажувальних 8. Запропонований змішувач працює таким чином. В завантажувальну камеру 5 змішувача, що обертається, завантажується певна кількість віддозованих компонентів, об'єм яких не повинен перевищувати третини об'єму робочої камери 2. Під дією напрямних виступів 4 компоненти подаються в робочу камеру 2, де відбувається накопичення матеріалу і починається процес змішування. Після закінчення завантаження напрямок обертання барабану змішувача змінюється на протилежний і під дією напрямних виступів 3 суміш перевантажується в наступну робочу камеру 2, в якій продовжується процес змішування. Після завершення процесу перевантаження суміші з першої робочої камери в другу напрямок обертання барабану змішувача знову міняється і наступна порція компонентів завантажується в завантажувальну камеру 5; в цей час попередня порція компонентів перевантажується в третю (по ходу руху матеріалу) робочу камеру 2. Після завершення процесу змішування суміш вивантажується з останньої робочої камери 2. Кількість робочих камер 2 визначається якістю одержуваної суміші. Змішувач по фіг. 4, 5 працює таким чином. В завантажувальну камеру 5 змішувача, що оберта ється, завантажується певна доза компонентів, яка напрямними гвинтоподібними виступами 3 (шнеком) подається в робочу камеру 2, і з допомогою напрямних гвинтоподібних виступів 4 починається процес змішування. Після завершення процесу завантаження напрямок обертання змішувача змінюється на протилежний і під дією напрямних виступів 4 через перевантажувальні вікна 8 компоненти перевантажуються в сусідню робочу камеру 2. Перевантажувальні вікна 8 розміщені по зовнішньому діаметру перегородки 7 і розташовані відносно напрямних виступів 3 і 4 так, що суміш в них потрапляє лише при напрямку обертання барабану, що відповідає перевантаженню з однієї робочої камери 2 в другу. Після завершення перевантаження суміші з першої робочої камери 2 в другу знову міняється напрямок обертання барабану змішувача і відбувається, одночасно, завантаження компонентів у завантажувальну камеру 5 і перевантаження в наступну робочу камеру. Після завершення процесу змішування суміш вивантажується з останньої робочої камери 2. Циклічно-потоковий режим забезпечує збереження співвідношення компонентів при змішуванні в об'ємі матеріалу, який завантажується в барабан змішувача за один цикл. Це дозволяє спростити і здешевити процес дозування вихідних компонентів суміші, оскільки використовується циклічне дозування, яке виконується безперервно. Крім того, конструкція змішувача забезпечує підвищення продуктивності процесу змішування за рахунок розміщення отворів для завантаження та вивантаження матеріалу з різних сторін барабану, а також за рахунок суміщення процесу завантаження, змішування та вивантаження матеріалу. Фіг. 1 2 38856 Фіг. 2 Фіг. 3 Фіг. 4 3 38856 Фіг. 5 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
