Магнітопровід індукційного апарата

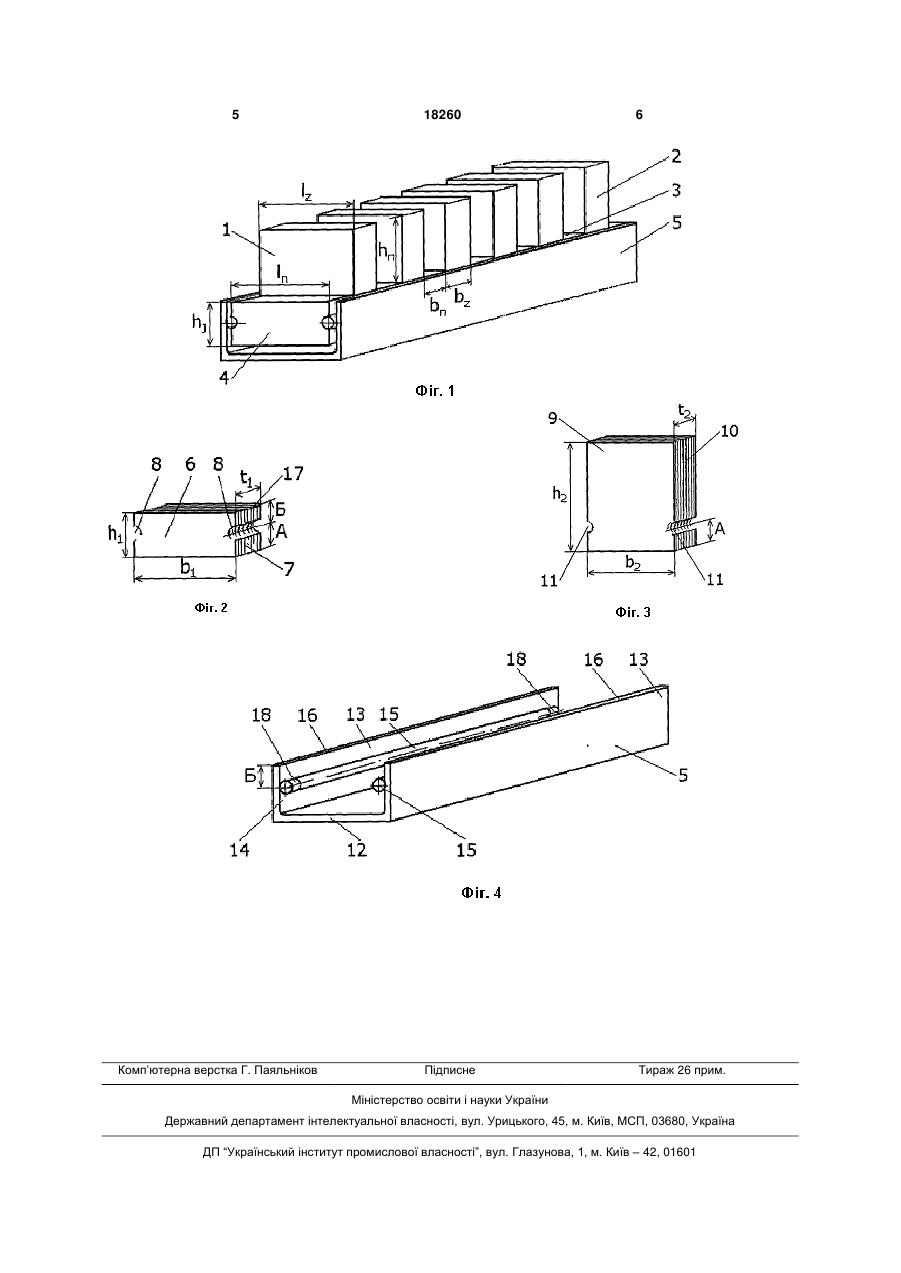

Магнітопровід індукційного апарата, що має зубцеву зону, виконану з чергуванням зубців і пазів, ярмо і корпус, який відрізняється тим, що кожен паз зубцевої зони сформований осердям, ширина якого дорівнює довжині паза, товщина ширині паза, а висота - висоті ярма магнітопроводу, на бокових поверхнях якого уподовж шихтовки розташовані фігурні пази, кожен зубець зубцевої 3 18260 4 осердям, ширина якого дорівнює довжині паза, якого сформовано паз; на фіг.3 - осердя зубця; на товщина - ширині паза, а висота - висоті ярма магфіг.4 - корпус магнітопроводу. нітопроводу, на бокових поверхнях якого уподовж Магнітопровід індукційного апарату має зубцешихтовки розташовані фігурні пази, кожен зубець ву зону 1, виконану з чергуванням зубців 2 і пазів зубцевої зони виконаний у вигляді осердя, висота 3, а також ярмо 4 і корпус 5. Паз 3 магнітопроводу якого більше висоти осердя, яким сформований сформовано осердям 6, що нашихтоване з листів паз, на глибину паза, ширина дорівнює довжині електротехнічної сталі, спресоване і скріплене. зубця, товщина - ширині зубця, на бокових поверОсердя 6 має наступні геометричні розміри: хнях якого уподовж шихтовки розташовані фігурні - ширина b1 дорівнює довжині паза lп; пази на відстані від низу осердя, що дорівнює від- товщина t1 дорівнює ширині паза bп; стані від низу до фігурних пазів у осердя, яким - висота h1 дорівнює висоті ярма магнітопросформований паз, корпус виконаний у вигляді вода hj. швелера, на полицях якого з внутрішнього боку, на На бокових поверхнях 7 осердя 6 розташовані відстані від верхнього краю полиць, що дорівнює фігурні пази 8, які направлені уподовж шихтовки відстані від верхнього краю до фігурного пазу у осердя 6. осердя, який сформований паз, закріплені напряЗубець 2 виконаний у вигляді осердя 9, що, як мні, що мають форму і розміри фігурних пазів і осердя 6, на шихтоване з листів електротехнічної осердь: осердя з якого виконаний зубець, і осердя, сталі, спресоване і скріплене. Осердя 9 має настуз якого сформований паз, спрямовані уподовж пні геометричні розміри: корпусу і розміщені в пазах осердь, з яких виконані - ширина b2 дорівнює довжині зубця lz; зубці, і осердь, з яких сформовані пази. - товщина t2 дорівнює товщині зубця bz; В порівнянні з прототипом, запропонований - висота h2 більша від висоти осердя 6 на глимагнітопровід індукційного апарату відрізняється бину паза hп, тобто, h2 = hj + hп. наявністю таких ознак: На бокових поверхнях 10 осердя 9 виконані кожен паз зубцевої зони сформований осерфігурні пази 11, які направлені уподовж шихтовки дям, у якого: осердя 9. Пази 8 осердя 6 і пази 11 осердя 9 маширина дорівнює довжині паза; ють однакову форму та розміри і розташовані на товщина дорівнює товщині паза; відстані А від низу осердь 6 і 10. висота дорівнює висоті ярма магнітопроводу; Корпус 5 магнітопроводу виконаний у вигляді - на бокових поверхнях осердя, з якого сфоршвелера 12. На полицях 13 швелера 12 з внутрішмований паз зубцевої зони, розташовані пази: нього боку 14 змонтовані напрямні 15, які мають пази виконані фігурними; форму і розміри пазів 8 осердя 6 і пазів 11 осердя пази розміщені уподовж шихтовки осердя; 9. Напрямні 15 закріплені на відстані Б від верх- кожен зубець зубцевої зони виконаний у винього краю 16 полиць 13, яка дорівнює відстані Б гляді осердя, у якого: від верхнього краю 17 осердя 6, і спрямовані уповисота більша висоти осердя, яким сформодовж корпусу 5. вано паз, на глибину паза; Складання магнітопроводу виконується настуширина дорівнює довжині зубця; пним чином. На напрямні 15 корпусу 5 монтуються товщина дорівнює ширині зубця; осердя 6 або осердя 9 за допомогою пазів 8 або - на бокових поверхнях осердя, з якого викопазів 11. Порядок формування магнітопроводу наний зубець, розташовані пази: залежить від типу обмотки індукційного апарату: пази виконані фігурними; для обмоток з зосередженими котушками на кінпази розміщені уподовж шихтовки осердя; цях магнітопроводу повинні бути пази, тобто пер- пази в осерді, з якого виконаний зубець, і у шим і останнім при монтажі будуть осердя 6; для осердя, що сформовано паз, виконані на рівній обмоток з розподіленими котушками на кінцях мавідстані від низу осердь; гнітопровіду повинні бути зубці, тобто першим і - корпус виконаний у вигляді швелера; останнім при монтажі будуть осердя 9. Набір зуб- на полицях корпусу закріплені напрямні; цевої зони 1 виконується чергуванням осердь 6 і - напрямні закріплені на полицях з внутрішньоосердь 9. Після повного складання магнітопроводу го боку; набір осердь спресовують і фіксують відомими - напрямні закріплені від верхнього краю пометодами. Можлива фіксація за допомогою дефолиць на відстані, що дорівнює відстані від верхньормації кінцевих частин 18 напрямних 15 корпусу 5. го краю осердя, яким сформовано паз; Таким чином, виконання магнітопроводу індук- напрямні мають форму і розміри фігурних паційного апарату запропонованої конструкції приззів осердь: осердя з якого виконаний зубець і осеводить до значного її спрощення, впровадження рдя, з якого сформовано паз; безвідходної технології при виробництві. - напрямні спрямовані уподовж корпусу; Магнітопровід індукційного апарату пропоно- напрямні розміщені в пазах осердь, з яких ваної конструкції знаходиться на стадії технічної виконані зубці, і осердь з яких сформовані пази. пропозиції при розробці технологічного обладнанВсі вищезгадані ознаки, кожна окремо і в сукуня для виготовлення деталей до магнітотерапевпності, забезпечують досягнення поставленої метичних пристроїв захисту ПМТ-600 "SCATUM". ти. Бібліографічні дані джерел інформації: Суть корисної моделі пояснюється креслення1. Авторське свідоцтво СРСР № 980225 кл. Н ми. На фіг.1 показано загальний вигляд магнітоп02К 41/025, 1981. роводу індукційного апарату; на фіг.2 - осердя, з 2. Авторське свідоцтво СРСР № 1523021 кл. Н 02К 41/025, 1988. 5 Комп’ютерна верстка Г. Паяльніков 18260 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
