Зубчастий редуктор
Номер патенту: 46232
Опубліковано: 10.12.2009
Автори: Хомяк Олег Миколайович, Піпа Борис Федорович, Марченко Анатолій Іванович
Формула / Реферат
Зубчастий редуктор, що містить шестірню, встановлену на ведучому валу, зубчасте колесо, встановлене на веденому валу, зв'язані між собою, та пристрій для змащення зубів, який відрізняється тим, що пристрій для змащення зубів виконаний у вигляді крильчатки, встановленої на ведучому валу, причому крильчатка має діаметр, який вибирається із умови:
D=d+(2...5)m,
де D - діаметр крильчатки;
d - діаметр ділильного кола колеса;
m - модуль зубів.
Текст

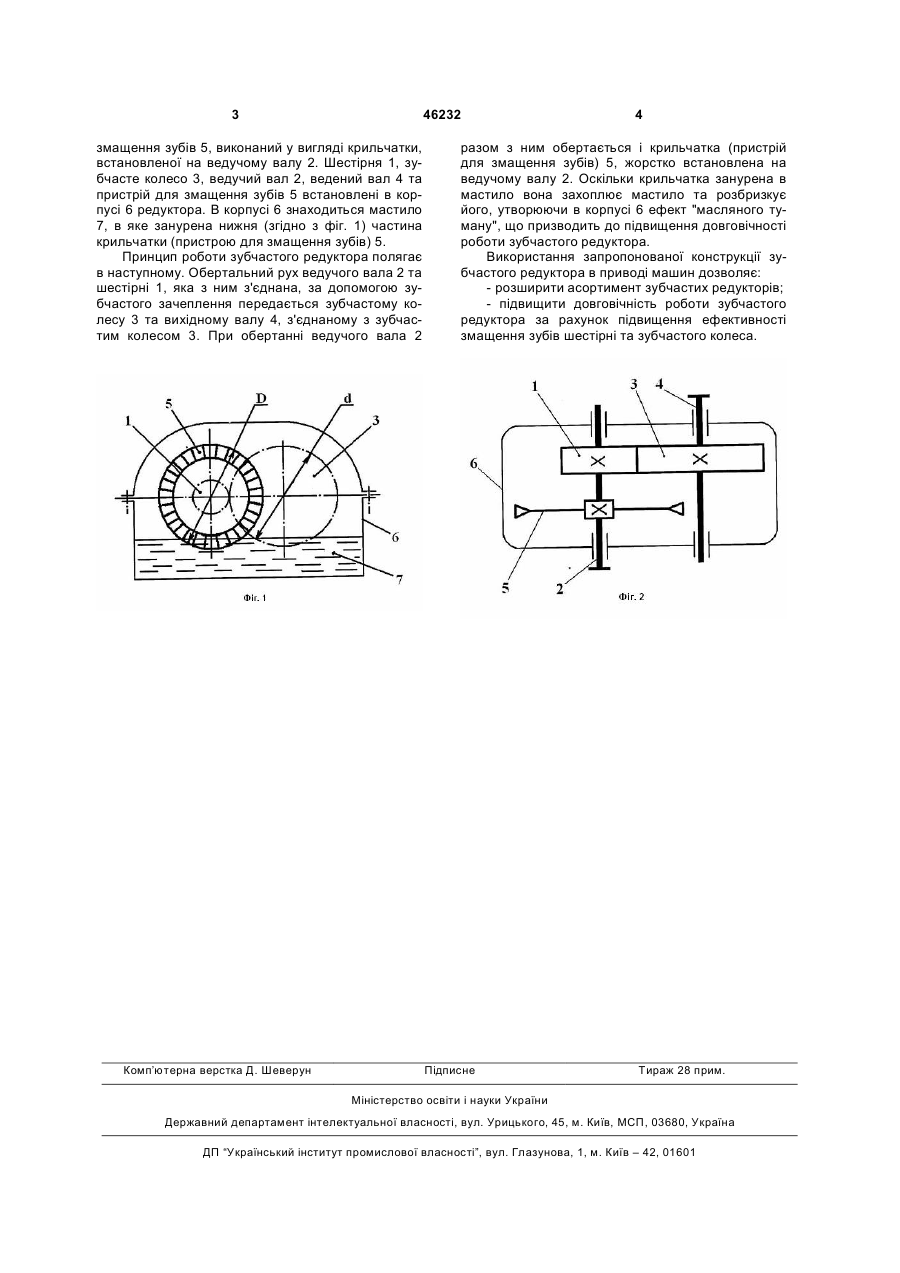

Зубчастий редуктор, що містить шестірню, встановлену на ведучому валу, зубчасте колесо, 3 46232 змащення зубів 5, виконаний у вигляді крильчатки, встановленої на ведучому валу 2. Шестірня 1, зубчасте колесо 3, ведучий вал 2, ведений вал 4 та пристрій для змащення зубів 5 встановлені в корпусі 6 редуктора. В корпусі 6 знаходиться мастило 7, в яке занурена нижня (згідно з фіг. 1) частина крильчатки (пристрою для змащення зубів) 5. Принцип роботи зубчастого редуктора полягає в наступному. Обертальний рух ведучого вала 2 та шестірні 1, яка з ним з'єднана, за допомогою зубчастого зачеплення передається зубчастому колесу 3 та вихідному валу 4, з'єднаному з зубчастим колесом 3. При обертанні ведучого вала 2 Комп’ютерна верстка Д. Шеверун 4 разом з ним обертається і крильчатка (пристрій для змащення зубів) 5, жорстко встановлена на ведучому валу 2. Оскільки крильчатка занурена в мастило вона захоплює мастило та розбризкує його, утворюючи в корпусі 6 ефект "масляного туману", що призводить до підвищення довговічності роботи зубчастого редуктора. Використання запропонованої конструкції зубчастого редуктора в приводі машин дозволяє: - розширити асортимент зубчастих редукторів; - підвищити довговічність роботи зубчастого редуктора за рахунок підвищення ефективності змащення зубів шестірні та зубчастого колеса. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюReduction gear unit
Автори англійськоюPipa Borys Fedorovych, Khomiak Oleh Mykolaiovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюЗубчатый редуктор
Автори російськоюПипа Борис Федорович, Хомяк Олег Николаевич, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16H 1/20
Код посилання
<a href="https://ua.patents.su/2-46232-zubchastijj-reduktor.html" target="_blank" rel="follow" title="База патентів України">Зубчастий редуктор</a>
Зубчастий редуктор
Номер патенту: 25461
Опубліковано: 10.08.2007
Автори: Коньков Георгій Ігорович, Піпа Борис Федорович, Марченко Анатолій Іванович
МПК: F16H 1/00
Формула / Реферат:
1. Зубчастий редуктор, що містить шестірню та зубчасте колесо, встановлені відповідно на ведучому та веденому валах, який відрізняється тим, що додатково обладнаний двома обмежувачами осьового переміщення зубчастого колеса, розташованими з протилежних від зубчастого колеса сторін в зоні зубчастого зачеплення та з'єднаними з шестірнею, а зубчасте колесо встановлено з можливістю осьового переміщення вздовж веденого вала.2. Зубчастий...
Зубчастий редуктор
Номер патенту: 26304
Опубліковано: 10.09.2007
Автори: Хомяк Олег Миколайович, Марченко Анатолій Іванович, Піпа Борис Федорович
МПК: F16H 1/20
Формула / Реферат:
1. Зубчастий редуктор, що містить циліндричну шестірню та зубчасте колесо, що знаходяться в зубчастому зачепленні між собою та розташовані відповідно на ведучому і веденому валах, який відрізняється тим, що обладнаний кінематично з'єднаними між собою додатковими циліндричною шестірнею, встановленою на ведучому валу, та зубчастим колесом, встановленим на веденому валу, і двома обгінними муфтами, одна з яких встановлена в циліндричну шестірню,...
Зубчастий редуктор
Номер патенту: 15543
Опубліковано: 17.07.2006
Автори: Лемешко Анатолій Максимович, Піпа Борис Федорович, Чабан Віталій Васильович, Марченко Анатолій Іванович
МПК: F16H 1/20
Формула / Реферат:
Зубчастий редуктор, що містить конічну шестірню та конічне зубчасте колесо, встановлені відповідно на ведучому та веденому валах, який відрізняється тим, що обладнаний додатковою конічною шестірнею з проміжним валом та додатковим конічним зубчастим колесом, встановленим на веденому валу з протилежного від конічного зубчастого колеса боку, при цьому додаткова конічна шестірня знаходиться в зачепленні з додатковим конічним зубчастим колесом,...
Зубчастий редуктор
Номер патенту: 14094
Опубліковано: 15.05.2006
Автори: Ловейкіна Світлана Олексіївна, Піпа Борис Федорович, Хомяк Олег Миколайович
МПК: F16H 1/06
Формула / Реферат:
Зубчастий редуктор, що містить щонайменше дві послідовно розташовані циліндричні зубчасті передачі, кожна з яких має зубчасте колесо та шестірню, вхідний та вихідний вали, встановлені в корпусі редуктора, який відрізняється тим, що додатково оснащений щонайменше однією віссю, жорстко закріпленою в корпусі редуктора, на осі вільно встановлені зубчасте колесо та шестірня, при цьому останні з'єднані між собою жорстко.
Зубчастий редуктор
Номер патенту: 15535
Опубліковано: 17.07.2006
Автори: Марченко Анатолій Іванович, Хомяк Олег Миколайович, Піпа Борис Федорович
МПК: F16H 1/20
Формула / Реферат:
Зубчастий редуктор, що містить шестірню та зубчасте колесо, встановлені відповідно на ведучому та веденому валах, який відрізняється тим, що додатково обладнаний двома кульковими упорами, розташованими з протилежних від шестірні та зубчастого колеса сторін в зоні зубчастого зачеплення, при цьому шестірня та зубчасте колесо встановлені з можливістю осьового переміщення вздовж відповідно ведучого та веденого валів, а центри кульок...
