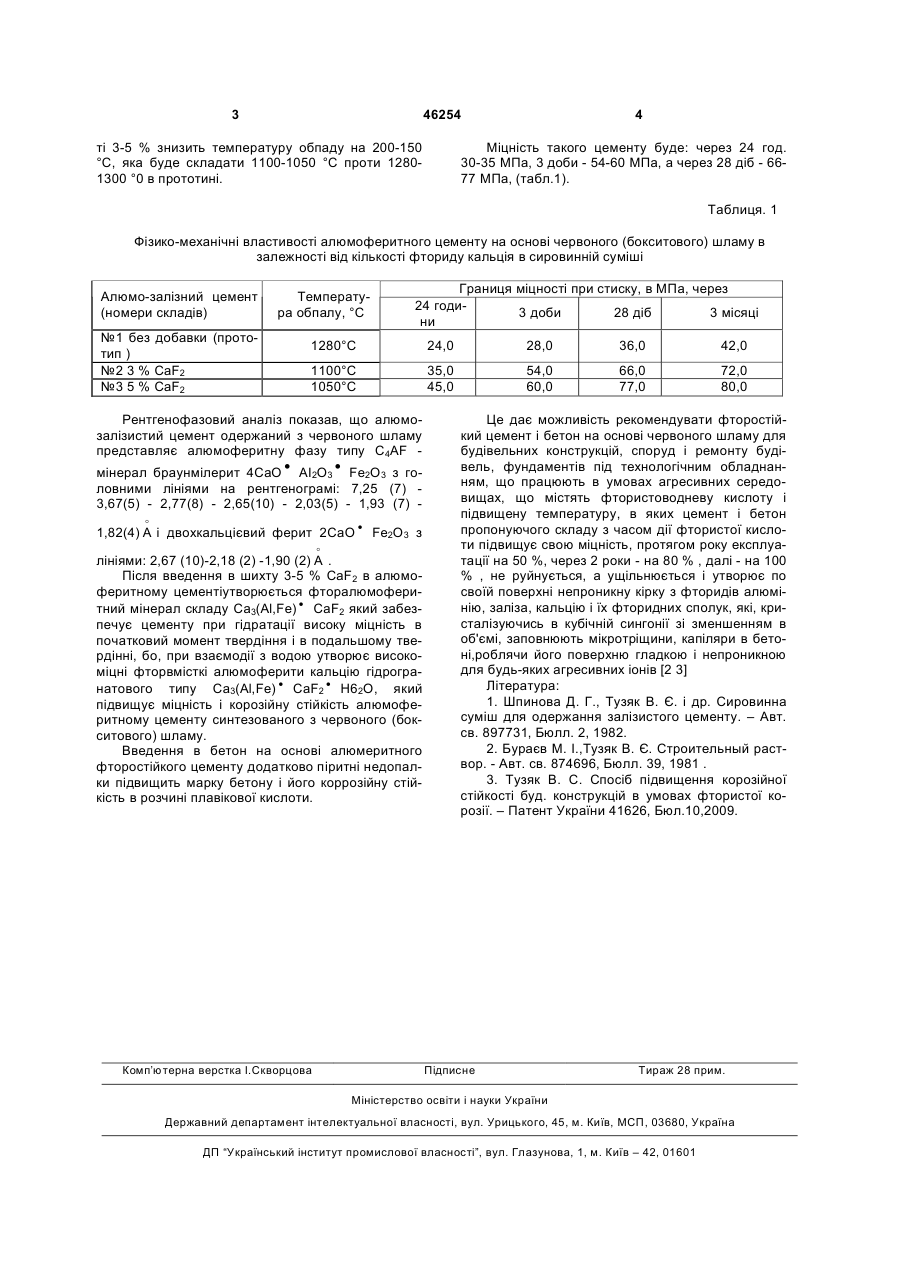

Спосіб одержання фторостійкого цементу та бетону на основі червоного (бокситового) шламу – відходу глиноземного виробництва

Спосіб одержання фторостійкого цементу та бетону шляхом обпалу сировинної суміші, що включає червоний (бокситовий) шлам і вапняк, а 3 46254 ті 3-5 % знизить температуру обпаду на 200-150 °С, яка буде складати 1100-1050 °С проти 12801300 °0 в прототині. 4 Міцність такого цементу буде: через 24 год. 30-35 МПа, 3 доби - 54-60 МПа, а через 28 діб - 6677 МПа, (табл.1). Таблиця. 1 Фізико-механічні властивості алюмоферитного цементу на основі червоного (бокситового) шламу в залежності від кількості фториду кальція в сировинній суміші Алюмо-залізний цемент (номери складів) №1 без добавки (прототип ) №2 3 % CaF2 №3 5 % CaF2 Границя міцності при стиску, в МПа, через 24 годи3 доби 28 діб 3 місяці ни Температура обпалу, °С 1280°С 24,0 28,0 36,0 42,0 1100°С 1050°С 35,0 45,0 54,0 60,0 66,0 77,0 72,0 80,0 Рентгенофазовий аналіз показав, що алюмозалізистий цемент одержаний з червоного шламу представляє алюмоферитну фазу типу C4AF мінерал браунмілерит 4СаО · АІ О · Fe О з го2 3 2 3 ловними лініями на рентгенограмі: 7,25 (7) 3,67(5) - 2,77(8) - 2,65(10) - 2,03(5) - 1,93 (7) o 1,82(4) A і двохкальцієвий ферит 2СаО · Fе2О3 з o лініями: 2,67 (10)-2,18 (2) -1,90 (2) A . Після введення в шихту 3-5 % CaF2 в алюмоферитному цементіутворюється фторалюмоферитний мінерал складу Ca3(Al,Fe) · CaF2 який забезпечує цементу при гідратації високу міцність в початковий момент твердіння і в подальшому твердінні, бо, при взаємодії з водою утворює високоміцні фторвмісткі алюмоферити кальцію гідрогранатового типу Ca3(Al,Fe) · CaF2 · H62O, який підвищує міцність і корозійну стійкість алюмоферитному цементу синтезованого з червоного (бокситового) шламу. Введення в бетон на основі алюмеритного фторостійкого цементу додатково піритні недопалки підвищить марку бетону і його коррозійну стійкість в розчині плавікової кислоти. Комп’ютерна верстка І.Скворцова Це дає можливість рекомендувати фторостійкий цемент і бетон на основі червоного шламу для будівельних конструкцій, споруд і ремонту будівель, фундаментів під технологічним обладнанням, що працюють в умовах агресивних середовищах, що містять фтористоводневу кислоту і підвищену температуру, в яких цемент і бетон пропонуючого складу з часом дії фтористої кислоти підвищує свою міцність, протягом року експлуатації на 50 %, через 2 роки - на 80 % , далі - на 100 % , не руйнується, а ущільнюється і утворює по своїй поверхні непроникну кірку з фторидів алюмінію, заліза, кальцію і їх фторидних сполук, які, кристалізуючись в кубічній сингонії зі зменшенням в об'ємі, заповнюють мікротріщини, капіляри в бетоні,роблячи його поверхню гладкою і непроникною для будь-яких агресивних іонів [2 3] Література: 1. Шпинова Д. Г., Тузяк В. Є. і др. Сировинна суміш для одержання залізистого цементу. – Авт. св. 897731, Бюлл. 2, 1982. 2. Бураєв М. І.,Тузяк В. Є. Строительный раствор. - Авт. св. 874696, Бюлл. 39, 1981 . 3. Тузяк B. C. Спосіб підвищення корозійної стійкості буд. конструкцій в умовах фтористої корозії. – Патент України 41626, Бюл.10,2009. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
