Вузол сталевого сейсмостійкого каркаса
Номер патенту: 46276
Опубліковано: 10.12.2009
Автори: Меннанов Ельмар Меджитович, Ажермачов Геннадій Арсентійович, Абдурахманов Азіз Заїрович, Ажермачов Сергій Геннадійович
Формула / Реферат
Вузол сталевого сейсмостійкого каркаса, що включає колону із труби квадратного перерізу, балку двотаврового перерізу, панель стику, до якої приварена стінка балки, литі діафрагми, до яких приварені торці колони й пояси балки, верхня й нижня частини литих діафрагм уведені в колону й панель стику й виконані зі скосом крайки нижньої частини, який відрізняється тим, що крайка низу верхньої частини колони виконана по периметру зі скосом 43°-45°.
Текст

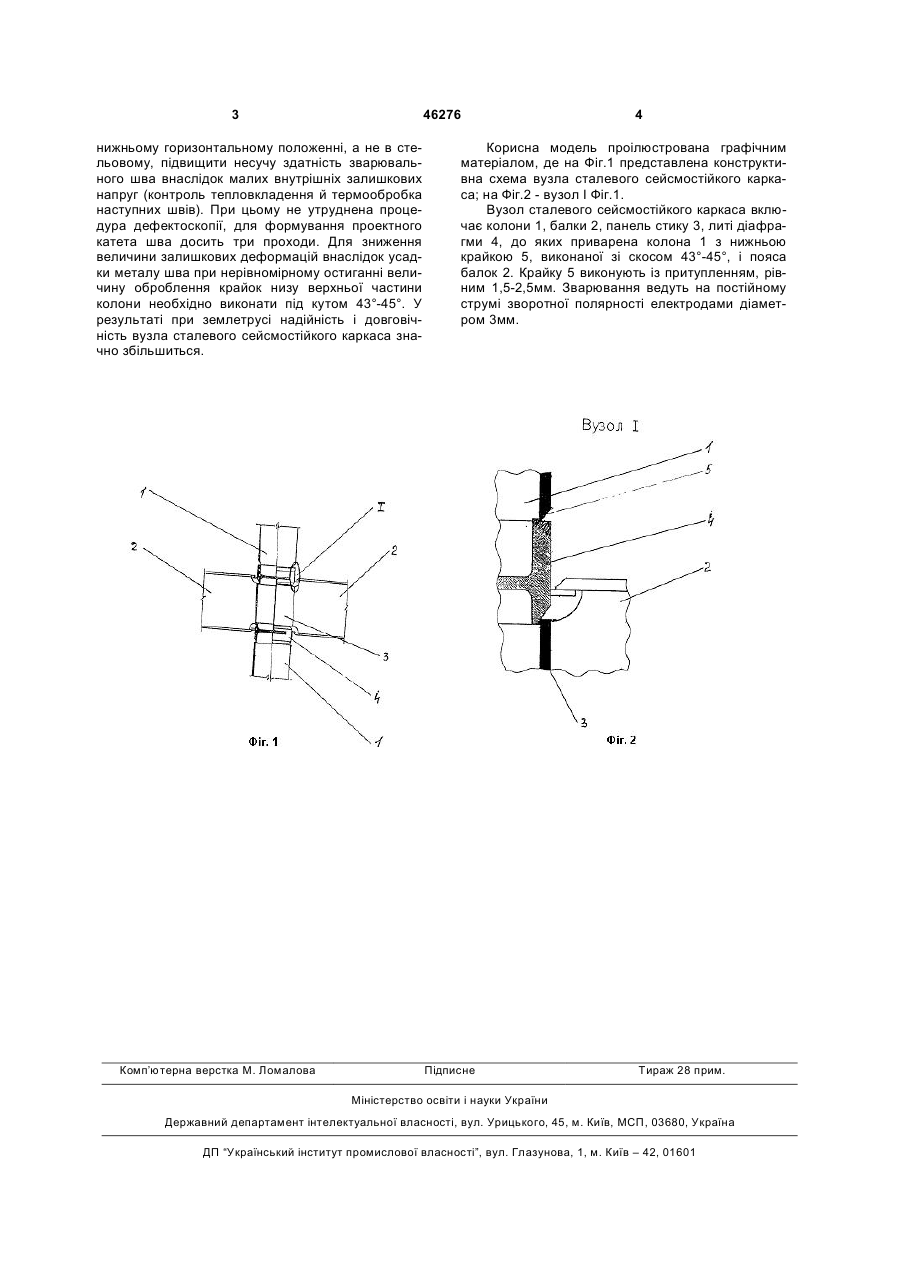

Вузол сталевого сейсмостійкого каркаса, що включає колону із труби квадратного перерізу, балку двотаврового перерізу, панель стику, до якої приварена стінка балки, литі діафрагми, до яких приварені торці колони й пояси балки, верхня й нижня частини литих діафрагм уведені в колону й панель стику й виконані зі скосом крайки нижньої частини, який відрізняється тим, що крайка низу верхньої частини колони виконана по периметру зі скосом 43°-45°. (19) (21) u200907610 (22) 20.07.2009 (24) 10.12.2009 (46) 10.12.2009, Бюл.№ 23, 2009 р. (72) АЖЕРМАЧОВ ГЕННАДІЙ АРСЕНТІЙОВИЧ, АЖЕРМАЧОВ СЕРГІЙ ГЕННАДІЙОВИЧ, МЕННАНОВ ЕЛЬМАР МЕДЖИТОВИЧ, АБДУРАХМАНОВ АЗІЗ ЗАЇРОВИЧ (73) НАЦІОНАЛЬНА АКАДЕМІЯ ПРИРОДООХОРОННОГО ТА КУРОРТНОГО БУДІВНИЦТВА 3 46276 нижньому горизонтальному положенні, а не в стельовому, підвищити несучу здатність зварювального шва внаслідок малих внутрішніх залишкових напруг (контроль тепловкладення й термообробка наступних швів). При цьому не утруднена процедура дефектоскопії, для формування проектного катета шва досить три проходи. Для зниження величини залишкових деформацій внаслідок усадки металу шва при нерівномірному остиганні величину оброблення крайок низу верхньої частини колони необхідно виконати під кутом 43°-45°. У результаті при землетрусі надійність і довговічність вузла сталевого сейсмостійкого каркаса значно збільшиться. Комп’ютерна верстка М. Ломалова 4 Корисна модель проілюстрована графічним матеріалом, де на Фіг.1 представлена конструктивна схема вузла сталевого сейсмостійкого каркаса; на Фіг.2 - вузол І Фіг.1. Вузол сталевого сейсмостійкого каркаса включає колони 1, балки 2, панель стику 3, литі діафрагми 4, до яких приварена колона 1 з нижньою крайкою 5, виконаної зі скосом 43°-45°, і пояса балок 2. Крайку 5 виконують із притупленням, рівним 1,5-2,5мм. Зварювання ведуть на постійному струмі зворотної полярності електродами діаметром 3мм. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUnit of steel seismic resistant frame
Автори англійськоюAzhermachov Hennadii Arsentiiovych, Azhermachov Serhii Hennadiiovych, Mennanov Elmar Medzhytovych, Abdurakhmanov Aziz Zairovych
Назва патенту російськоюУзел стального сейсмоустойчивого каркаса
Автори російськоюАжермачов Геннадий Арсентьевич, Ажермачов Сергей Геннадиевич, Меннанов Эльмар Меджетович, Абдурахманов Азиз Заирович
МПК / Мітки
Мітки: сталевого, каркаса, сейсмостійкого, вузол
Код посилання
