Поступальна пара кочення кривошипно-повзунного приводу

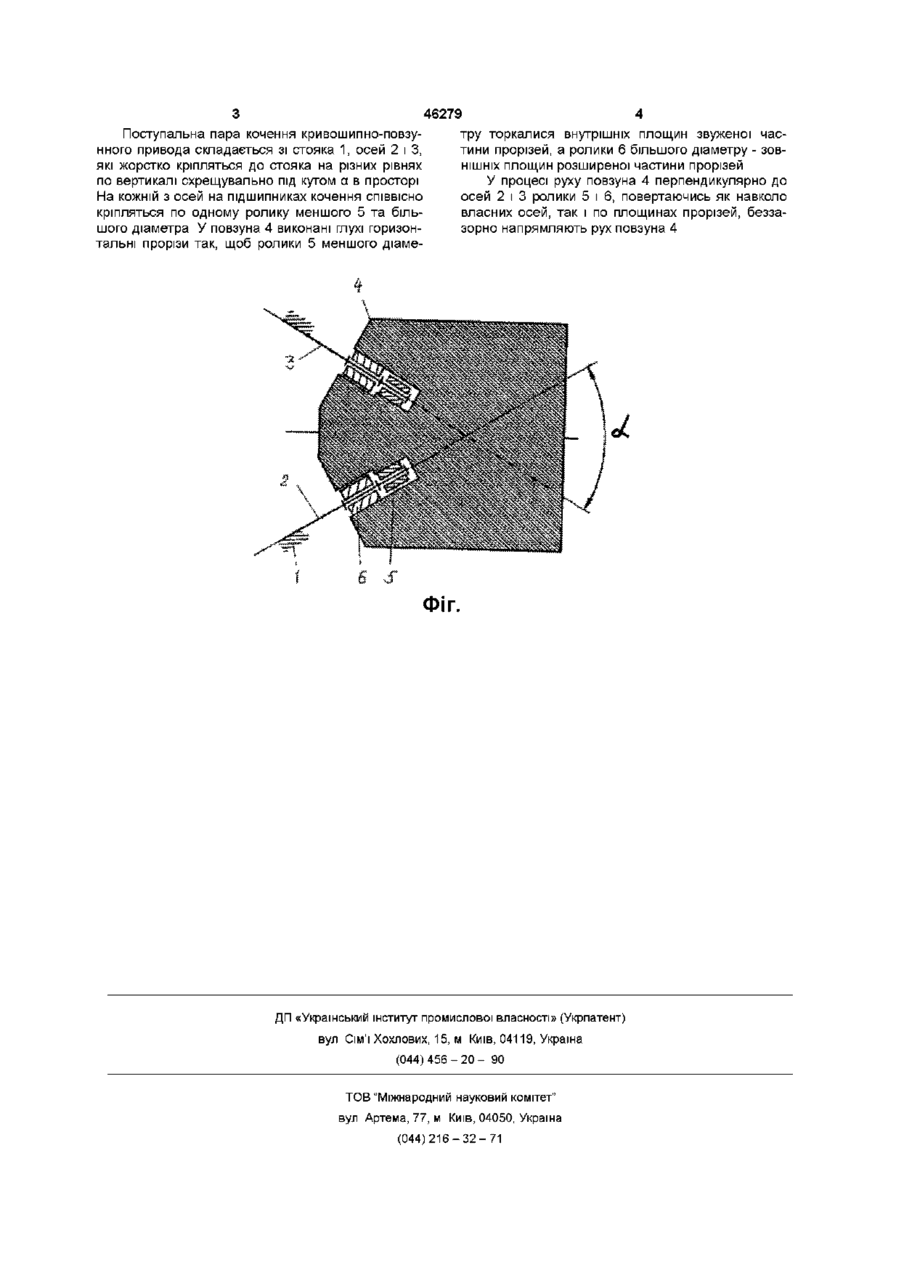

Поступальна пара кочення кривошипно-повзунного приводу, що складається з повзуна і напрямних роликів, яка відрізняється тим, що на прямні ролики виконані різного діаметра, посаджені СПІВВІСНО та вільно на кожній з двох нерухомих осей стояка перпендикулярно напрямку руху повзуна, схрещені у просторі під кутом а, а на бокових гранях повзуна виконані повздовжні глухі прорізи з можливістю однобічної взаємодії кочення з внутрішньої сторони з роликами меншого діаметра, а із зовнішньої сторони - більшого діаметра Винахід відноситься до машинобудування, переважно до ковальських і згинних машин, листових ножиць і кривошипних пресів ВІДОМІ поступальні пари, в яких пере кидальний момент від позацентрового прикладання до повзуна зовнішнього навантаження сприймається додатковими напрямними на хоботі (Див , наприклад, Петров П И Исследование методов принудительной выборки зазоров в кинематических парах кривошипно-ползунного механизма прессовых машин дис канд техн наук -Воронеж, 1971) Недоліком їх є збільшення статичної невизначеності взаємодії в системі "повзун - напрямна", втрат енергії на тертя ковзання та зношування елементів цієї кінематичної пари, а також принципова неможливість уникнення зазорів, які суттєво впливають на точність виготовлення виробів ВІДОМІ також поступальні пари, в яких повзун розвантажується за допомогою роликів, які взаємодіють зі стояком (Крайнев А Ф Словарь-справочник по механизмам - М Машиностроение, 1987, с 365) Однак вони також не забезпечують беззазорність кінематичної пари "повзун -напрямна", оскільки повзун має можливість повертатися в межах деформації підтиснутих пружин, розташованих в зазорі цієї пари В основу винаходу поставлена задача забезпечити беззазорність в парі "повзун - напрямна" при відсутності ковзання і за рахунок цього досягнути підвищення точності виготовлення виробів та ЗНОСОСТІЙКОСТІ при зменшенні втрат енергії на тертя Поставлена задача вирішується тим, що у ВІДОМІЙ поступальній парі, що складається з повзуна і напрямних роликів, напрямна виготовлена у вигляді пари схрещених у просторі горизонтальних осей, на кожній з яких аксіальне з можливістю обертання розташовано по два ролики різних діаметрів, з яких ролик меншого діаметру взаємодіє з повзуном по одній площині, ближче розташованої до осі обертання, а ролик більшого діаметру - по другій площині, далі розташованій від осі обертання, протилежно до площини торкання ролика меншого діаметру Торкання роликів на одній і другій осі відбувається з протилежних боків Схрещувальне у просторі розташування осей напрямної забезпечує уникнення як зсуву повзуна вздовж осей, так і повороту навколо точки їх перетину, що разом з відсутністю зазору в парі "напрямна - повзун" підвищить точність виготовлення виробу, а перекочування роликів як на осях, так і по площинах повзуна призведе до зменшення втрат енергії на тертя та зношування елементів кінематичних пар, протилежне одностороннє торкання кожного з роликів даної та другої осі призведе до зрівноваження моментів сил від реакцій роликів на другій осі На фігурі показаний вид зверху на поступальну пару кочення кривошипно-повзунного привода (О З 46279 Поступальна пара кочення кривошипно-повзутру торкалися внутрішніх площин звуженої часнного привода складається зі стояка 1, осей 2 і З, тини прорізей, а ролики 6 більшого діаметру - ЗОВякі жорстко кріпляться до стояка на різних рівнях НІШНІХ площин розширеної частини прорізей по вертикалі схрещувально під кутом а в просторі У процесі руху повзуна 4 перпендикулярно до На кожній з осей на підшипниках кочення СПІВВІСНО осей 2 і 3 ролики 5 і 6, повертаючись як навколо кріпляться по одному ролику меншого 5 та більвласних осей, так і по площинах прорізей, беззашого діаметра У повзуна 4 виконані глухі горизонзорно напрямляють рух повзуна 4 тальні прорізи так, щоб ролики 5 меншого діаме ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
