Черв’ячна передача кочення

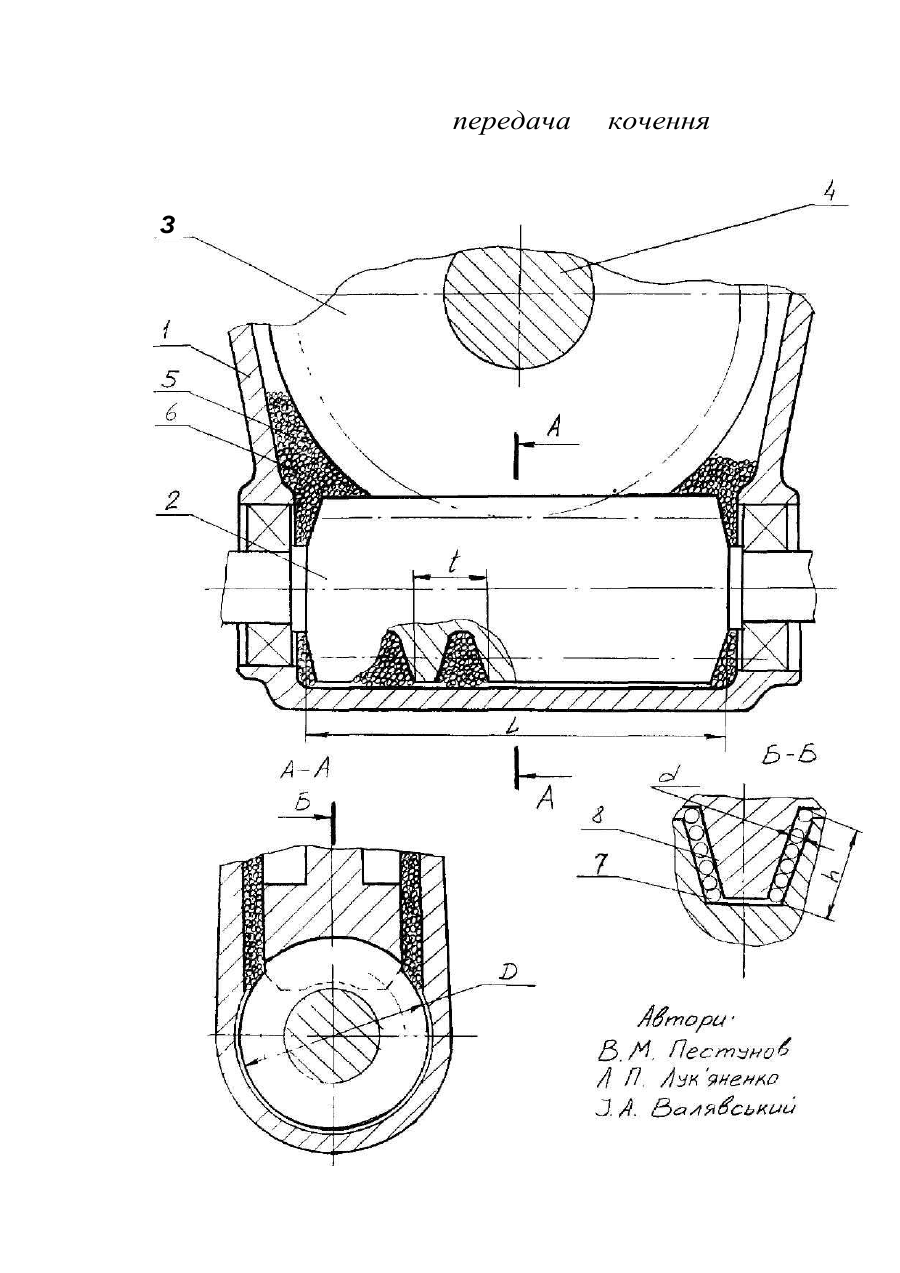

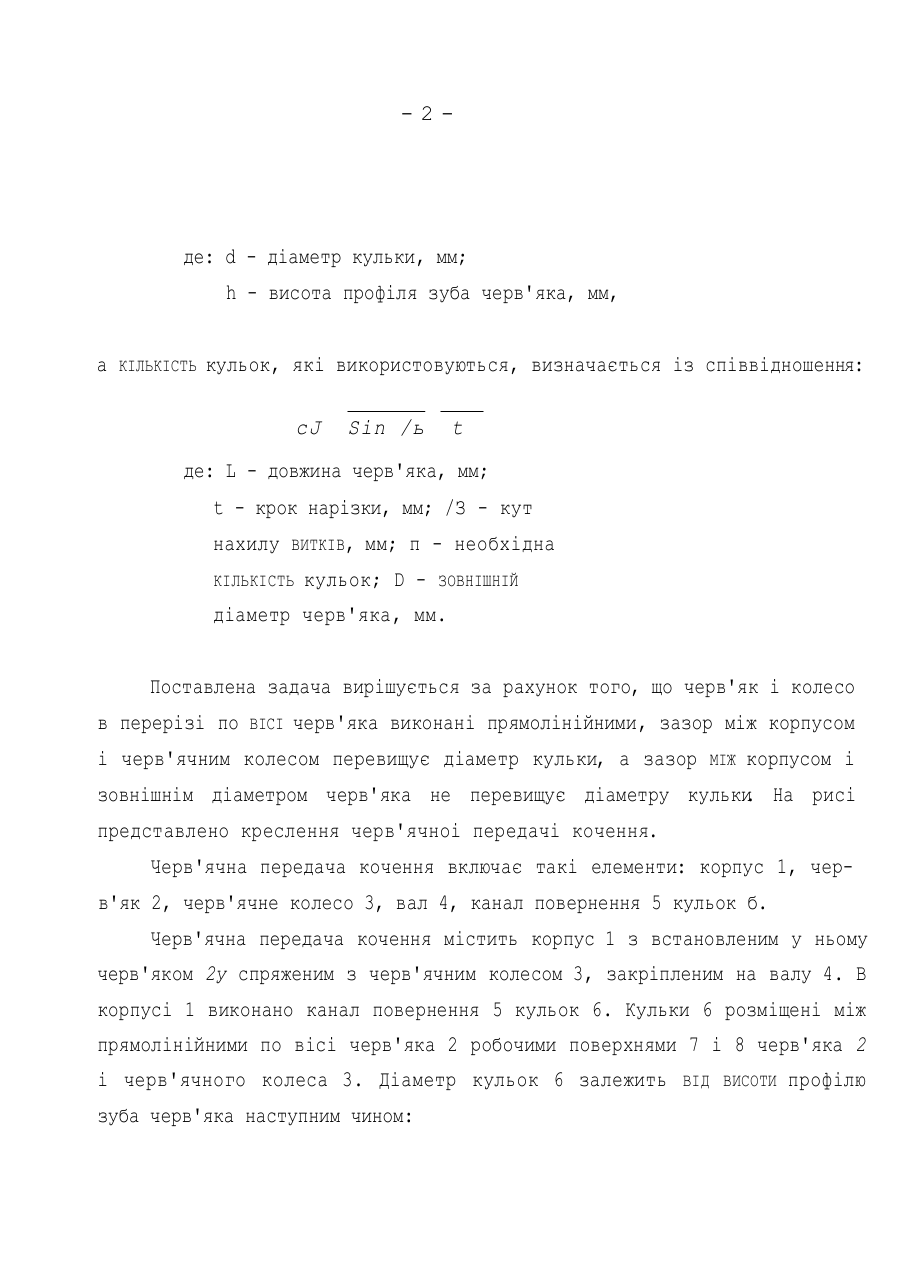

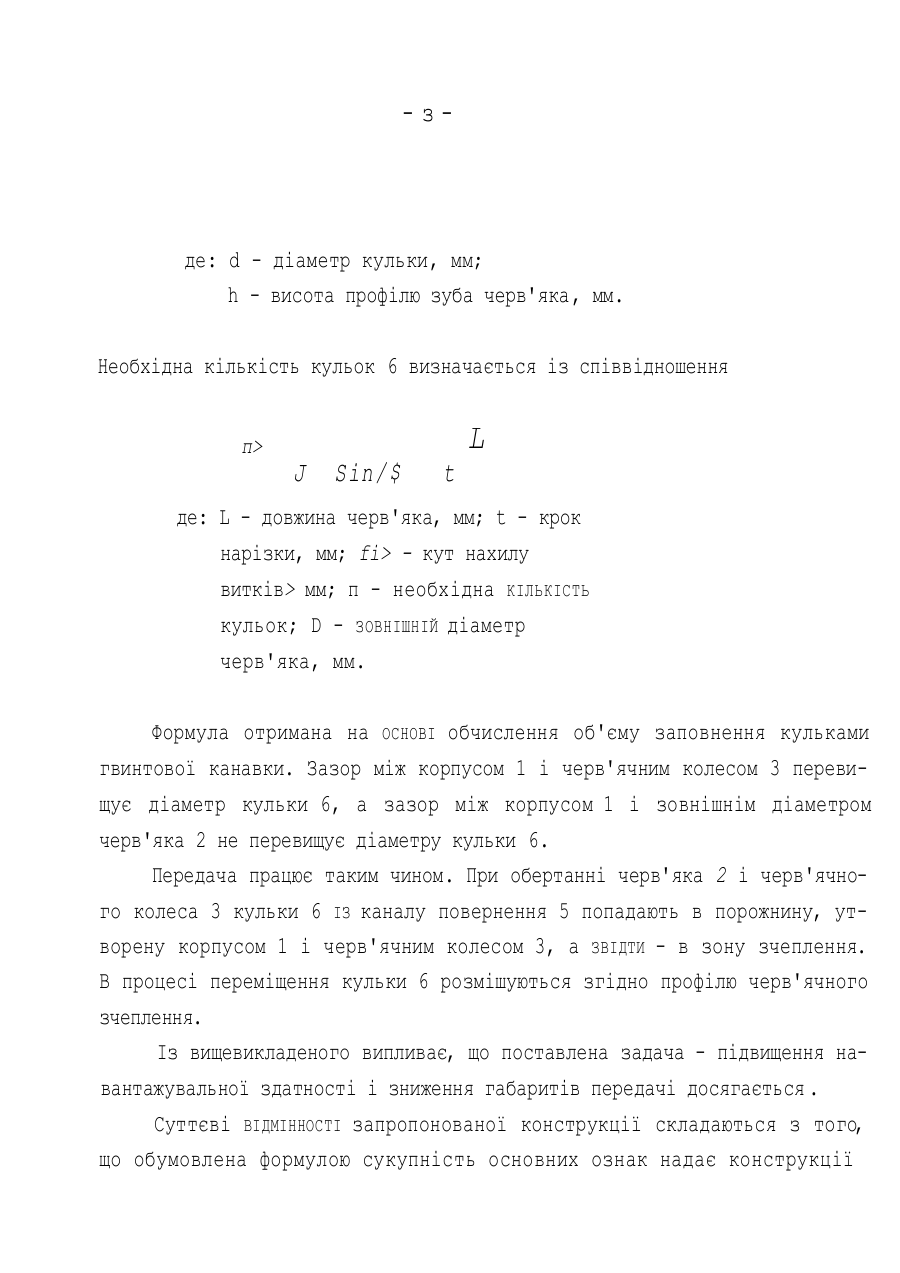

М.Кл. ЧЕРВ'ЯЧНА ПЕРЕДАЧА КОЧЕННЯ Винахід ВІДНОСИТЬСЯ до галузі машинобудування, а саме до зубчастих передач металорізальних верстатів. Відома черв'ячна хвильова передача, яка містить жорстке черв'ячне колесо, гнучкий порожнистий черв'як, з'єднаний з корпусом з обох торців, і генератор хвиль, який МІСТИТЬСЯ всередині черв'яка (див. а.с. N300682, Бюл. N13, 1971 p.). Відома роликова черв'ячна передача кочення , прийнята в якості прототипу, яка МІСТИТЬ черв'ячне колесо і черв'як, розміщений на опорах кочення в корпусі (див. а.с. N418653, 1972 г.). Недоліками наведених вище передач є низька навантажувальна здатність і великі габарити. Задача, яку вирішує винахід, полягає в усуненні вказаних недоліків - підвищенні навантажувальної здатності і зниженні габаритів передачі. Вказана задача вирішується завдяки тому, що у ВІДОМІЙ роликовій черв'ячній передачі кочення черв'як виконаний у вигляді роликів, розміщених по колу і встановлених на опорах кочення в корпусі, на роликах знаходяться кругові реєчні зуб'я, які утворюють гвинтову нарізку черв'яка і зміщені на кожному ролику вздовж вісі, а в запропонованій передачі - черв'як і колесо в перерізі по вісі черв'яка виконані прямолінійними, зазор між корпусом і черв'ячним колесом перевищує діа метр кульки, а зазор МІЖ корпусом і ЗОВНІШНІМ діаметром черв'яка не перевищує діаметра кульки причому діаметр кульки прийнятий із , співвідношення: ± -2 де: d - діаметр кульки, мм; h - висота профіля зуба черв'яка, мм, а КІЛЬКІСТЬ кульок, які використовуються, визначається із співвідношення: cJ Sin /ь t де: L - довжина черв'яка, мм; t - крок нарізки, мм; /З - кут нахилу ВИТКІВ, КІЛЬКІСТЬ мм; п - необхідна кульок; D ЗОВНІШНІЙ діаметр черв'яка, мм. Поставлена задача вирішується за рахунок того, що черв'як і колесо в перерізі по ВІСІ черв'яка виконані прямолінійними, зазор між корпусом і черв'ячним колесом перевищує діаметр кульки, а зазор МІЖ корпусом і зовнішнім діаметром черв'яка не перевищує діаметру кульки На рисі . представлено креслення черв'ячноі передачі кочення. Черв'ячна передача кочення включає такі елементи: корпус 1, черв'як 2, черв'ячне колесо 3, вал 4, канал повернення 5 кульок б. Черв'ячна передача кочення містить корпус 1 з встановленим у ньому черв'яком 2у спряженим з черв'ячним колесом 3, закріпленим на валу 4. В корпусі 1 виконано канал повернення 5 кульок 6. Кульки 6 розміщені між прямолінійними по вісі черв'яка 2 робочими поверхнями 7 і 8 черв'яка 2 і черв'ячного колеса 3. Діаметр кульок 6 залежить зуба черв'яка наступним чином: ВІД ВИСОТИ профілю -з де: d - діаметр кульки, мм; h - висота профілю зуба черв'яка, мм. Необхідна кількість кульок 6 визначається із співвідношення п> J Sin/$ t L де: L - довжина черв'яка, мм; t - крок нарізки, мм; fi> - кут нахилу витків> мм; п - необхідна КІЛЬКІСТЬ кульок; D - ЗОВНІШНІЙ діаметр черв'яка, мм. Формула отримана на ОСНОВІ обчислення об'єму заповнення кульками гвинтової канавки. Зазор між корпусом 1 і черв'ячним колесом 3 перевищує діаметр кульки 6, а зазор між корпусом 1 і зовнішнім діаметром черв'яка 2 не перевищує діаметру кульки 6. Передача працює таким чином. При обертанні черв'яка 2 і черв'ячного колеса 3 кульки 6 ІЗ каналу повернення 5 попадають в порожнину, утворену корпусом 1 і черв'ячним колесом 3, а ЗВІДТИ - в зону зчеплення. В процесі переміщення кульки 6 розмішуються згідно профілю черв'ячного зчеплення. Із вищевикладеного випливає, що поставлена задача - підвищення навантажувальної здатності і зниження габаритів передачі досягається . Суттєві ВІДМІННОСТІ запропонованої конструкції складаються з того, що обумовлена формулою сукупність основних ознак надає конструкції -4нові, раніше невідомі якості підвищення навантажувальної здатності , жорсткості і скорочення габаритів за рахунок збільшення кількості ТІЛ кочення на робочих поверхнях витків черв'ячного зачеплення . Прибуток, який очікується ВІД впровадження черв'ячної передачі кочення, досягається за рахунок підвищення її навантажувальної здатності і зниження габаритів. Черв'ячна передача кочення може знайти широке використання в пере дачах металорізальних верстатів. Заявник Проректор з наукової роботи Б.М.Кропивний передача З кочення
