Електромагнітний привід вібраційного насоса

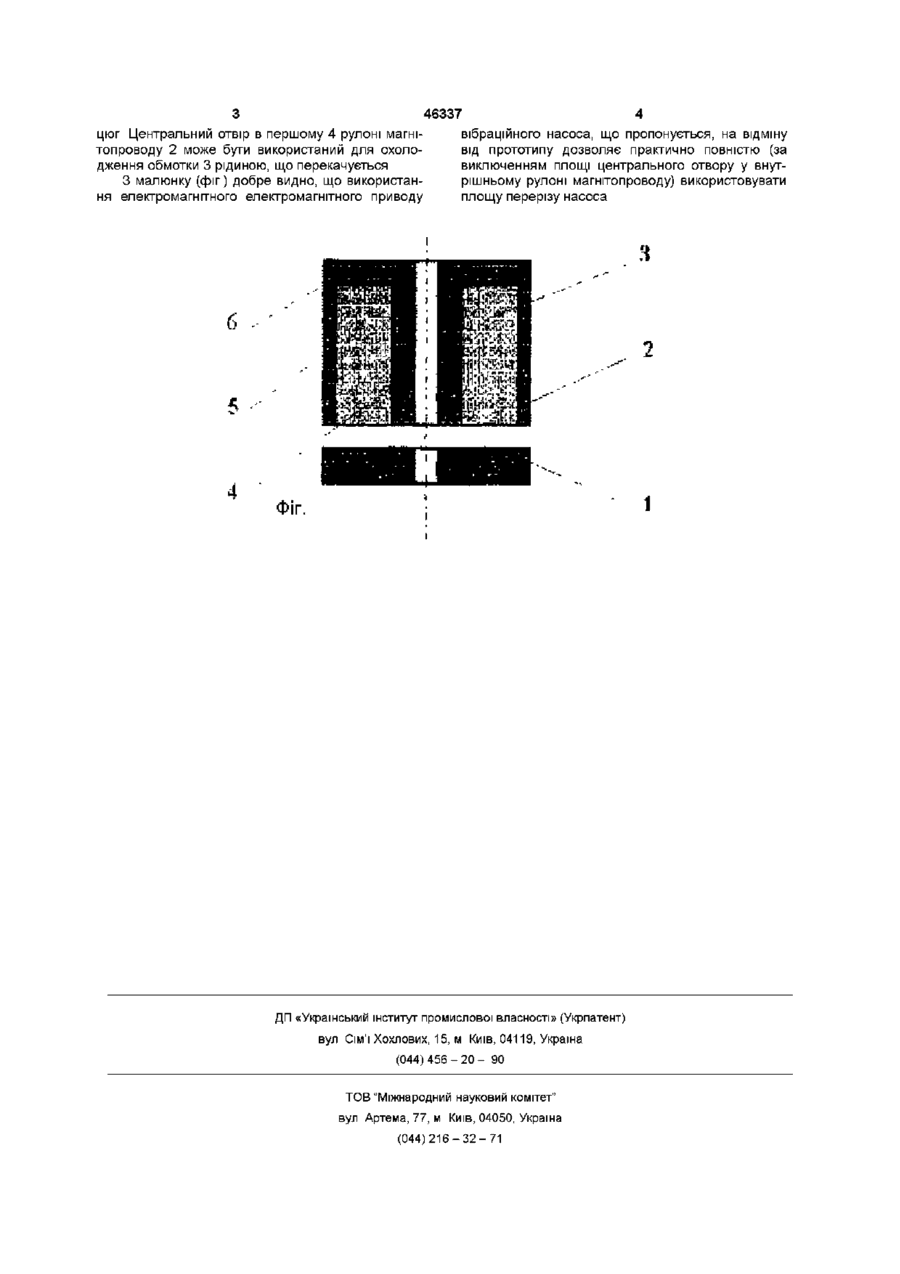

Електромагнітний привід вібраційного насоса, що містить якір та навитий з покритого електроізоляційним шаром листового магнітом'якого матеріалу магнітопровід з обмоткою, який відрізняється тим, що магнітопровід включає два розташованих один в одному рулон, між якими розташована обмотка Винахід відноситься до вібраційних насосів для перекачки рідин, Відомий електромагнітний привід вібраційного насоса, що містить якір та набраний з П-подібних пластин покритого електроізоляційним шаром магнітом'якого матеріалу магнітопровід з обмоткою (див , наприклад, Инерционные насосы Усаковский В М , Москва, Машиностроение, 1973г, с 121) Причиною, що заважає досягненню вказаного далі нового технічного ефекту є те, що магнітопровід такого приводу має відносно великі втрати на струми Фуко та не дає досить ефективно використати площу перерізу насоса і охолоджувати обмотку Найбільш близьким до винаходу, що пропонується, за сукупністю ознак та технічною властивістю, що досягається, є електромагнітний привід, що містить якір та навитий з покритого електроізоляційним шаром листового магнітом'якого матеріалу П-подібний магнітопровід з обмоткою (див Инерционные насосы, Усаковский В М , Москва, Машиностроение, 1973г, с 123) Причиною, що заважає досягненню вказаної далі нової технічної властивості, є те, що магнітопровід такого приводу не дає досить ефективно використовувати площу перерізу насоса та забезпечити рівномірне та ефективне, охолодження обмотки Сутність винаходу полягає в наступному Цей винахід спрямовано на створення електромагнітного приводу, що дозволяє більш ефективно використовувати площу перерізу насоса, рівномірно та більш ефективно охолоджувати обмотку Ця мета досягається тим, що у відомому елек тромагнітному приводі вібраційного насоса, що містить якір та навитий з покритого шаром електроізоляційного матеріалу листового магнітом'якого матеріалу магнітопровід з обмоткою, магнітопровід включає два розташованих один в другому рулону, між якими розташована обмотка Такий електромагнітний привід, на відміну від прототипу, дозволяє практично повністю використати площу перерізу насоса та забезпечити рівномірне та ефективне охолодження обмотки Втрати на струми Фуко в такому магнітопроводі не більше, ніж аналогічні втрати у відомому магнітопроводі, оскільки сусідні витки рулонів магнітопроводу відокремлені електроізоляційним шаром, а початок та кінець рулонів не замкнуті в електричний ланцюг Сутність винаходу ілюструється малюнком, на якому наведено конструктивну схему електромагнітного приводу вібраційного насоса, що пропонується Електромагнітний привід вібраційного насоса, що пропонується, як показано на фігурі (фіг) містить якір 1 та магнітопровід 2 з обмоткою 3, при цьому магнітопровід 1 містить перший 4 та другий 5 рулони, навиті з покритого шаром електроізоляційного матеріалу листового магнітом'якого матеріалу, а також виконаний з того ж самого матеріалу пакет кілець 6 Працює електромагнітний привід, що пропонується, наступним чином При роботі насоса в обмотку 3 подається змінний струм При цьому в магнітопроводі 2 створюється змінне магнітне поле, яке періодично притягує якір 1 до магнітопроводу 2 Кільцеві струми в рулонах 4 и 5 магнітопроводу 2 при цьому не виникають, оскільки ні кільця рулонів магнітопроводу 2, ні початок та кінець цих рулонів не замкнуті в електричний лан 1 СО го (О 46337 цюг Центральний отвір в першому 4 рулоні магнітопроводу 2 може бути використаний для охолодження обмотки 3 рідиною, що перекачується З малюнку (фіг) добре видно, що використання електромагнітного електромагнітного приводу вібраційного насоса, що пропонується, на відміну від прототипу дозволяє практично повністю (за виключенням площі центрального отвору у внутрішньому рулоні магнітопроводу) використовувати площу перерізу насоса 6 ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
