Електромагнітний привід резонансної вібраційної машини

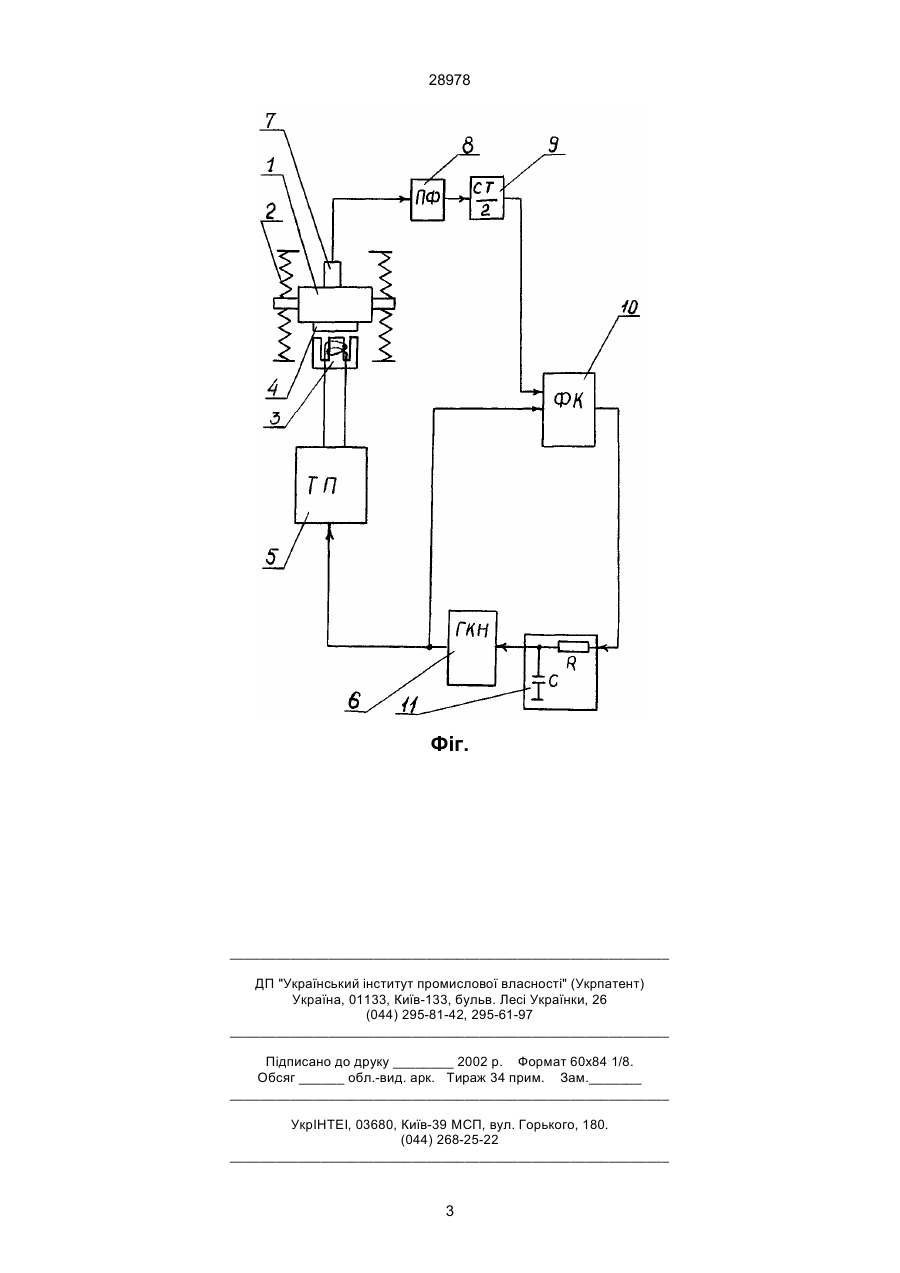

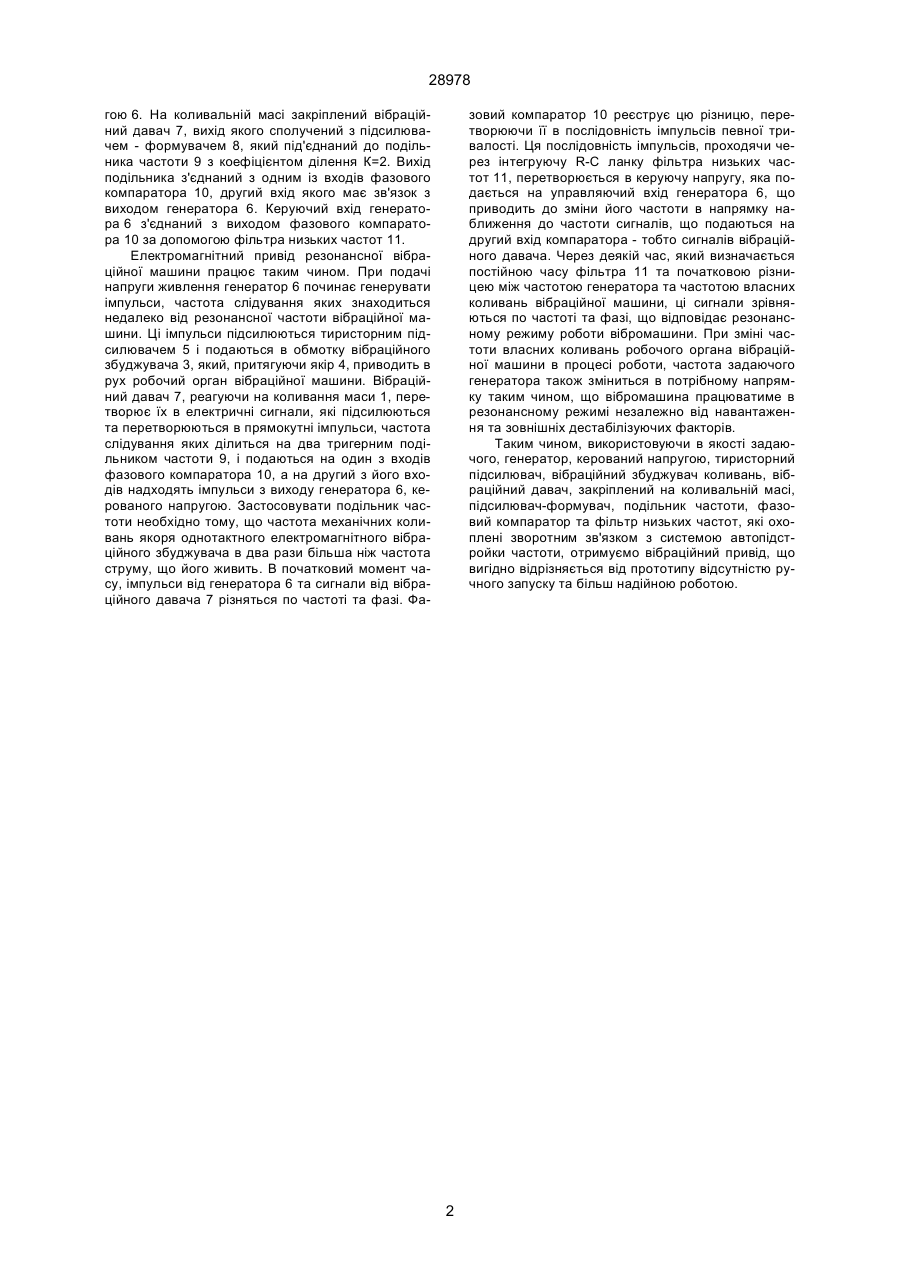

Електромагнітний привід резонансної вібраційної машини, який складається з електромагнітного збуджувача коливань, обмотка якого зв'язана з виходом тиристорного підсилювача, вібраційного давача, закріпленого на коливальній масі, що 28978 гою 6. На коливальній масі закріплений вібраційний давач 7, вихід якого сполучений з підсилювачем - формувачем 8, який під'єднаний до подільника частоти 9 з коефіцієнтом ділення К=2. Вихід подільника з'єднаний з одним із входів фазового компаратора 10, другий вхід якого має зв'язок з виходом генератора 6. Керуючий вхід генератора 6 з'єднаний з виходом фазового компаратора 10 за допомогою фільтра низьких частот 11. Електромагнітний привід резонансної вібраційної машини працює таким чином. При подачі напруги живлення генератор 6 починає генерувати імпульси, частота слідування яких знаходиться недалеко від резонансної частоти вібраційної машини. Ці імпульси підсилюються тиристорним підсилювачем 5 і подаються в обмотку вібраційного збуджувача 3, який, притягуючи якір 4, приводить в рух робочий орган вібраційної машини. Вібраційний давач 7, реагуючи на коливання маси 1, перетворює їх в електричні сигнали, які підсилюються та перетворюються в прямокутні імпульси, частота слідування яких ділиться на два тригерним подільником частоти 9, і подаються на один з входів фазового компаратора 10, а на другий з його входів надходять імпульси з виходу генератора 6, керованого напругою. Застосовувати подільник частоти необхідно тому, що частота механічних коливань якоря однотактного електромагнітного вібраційного збуджувача в два рази більша ніж частота струму, що його живить. В початковий момент часу, імпульси від генератора 6 та сигнали від вібраційного давача 7 різняться по частоті та фазі. Фа зовий компаратор 10 реєструє цю різницю, перетворюючи її в послідовність імпульсів певної тривалості. Ця послідовність імпульсів, проходячи через інтегруючу R-C ланку фільтра низьких частот 11, перетворюється в керуючу напругу, яка подається на управляючий вхід генератора 6, що приводить до зміни його частоти в напрямку наближення до частоти сигналів, що подаються на другий вхід компаратора - тобто сигналів вібраційного давача. Через деякій час, який визначається постійною часу фільтра 11 та початковою різницею між частотою генератора та частотою власних коливань вібраційної машини, ці сигнали зрівняються по частоті та фазі, що відповідає резонансному режиму роботи вібромашини. При зміні частоти власних коливань робочого органа вібраційної машини в процесі роботи, частота задаючого генератора також зміниться в потрібному напрямку таким чином, що вібромашина працюватиме в резонансному режимі незалежно від навантаження та зовнішніх дестабілізуючих факторів. Таким чином, використовуючи в якості задаючого, генератор, керований напругою, тиристорний підсилювач, вібраційний збуджувач коливань, вібраційний давач, закріплений на коливальній масі, підсилювач-формувач, подільник частоти, фазовий компаратор та фільтр низьких частот, які охоплені зворотним зв'язком з системою автопідстройки частоти, отримуємо вібраційний привід, що вигідно відрізняється від прототипу відсутністю ручного запуску та більш надійною роботою. 2 28978 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
