Спосіб одержання біметалевих виливків за моделями, що газифікуються
Номер патенту: 46382
Опубліковано: 25.12.2009
Автори: Шинський Олег Йосипович, Каричковський Петро Микитович, Болюх Віталій Анатолійович, ШИНСЬКИЙ ІГОР ОЛЕГОВИЧ
Формула / Реферат
1. Спосіб одержання біметалевих виливків за моделями, що газифікуються, який включає отримання пінополістиролової моделі, виготовлення двох каналів, з'єднання, фарбування, формування та заливання рідкими розплавами, який відрізняється тим, що ливарна форма оснащена сигналізатором рівня рідкого розплаву першого шару з кутом його нахилу, встановленим в межах 30±5°.
2. Спосіб одержання біметалевих виливків за моделями, що газифікуються, за п. 1, який відрізняється тим, що кисненепроникне покриття подається на затверділу поверхню першого шару розплаву в інтервалі температур на 250±20° нижче її температури солідус.
Текст

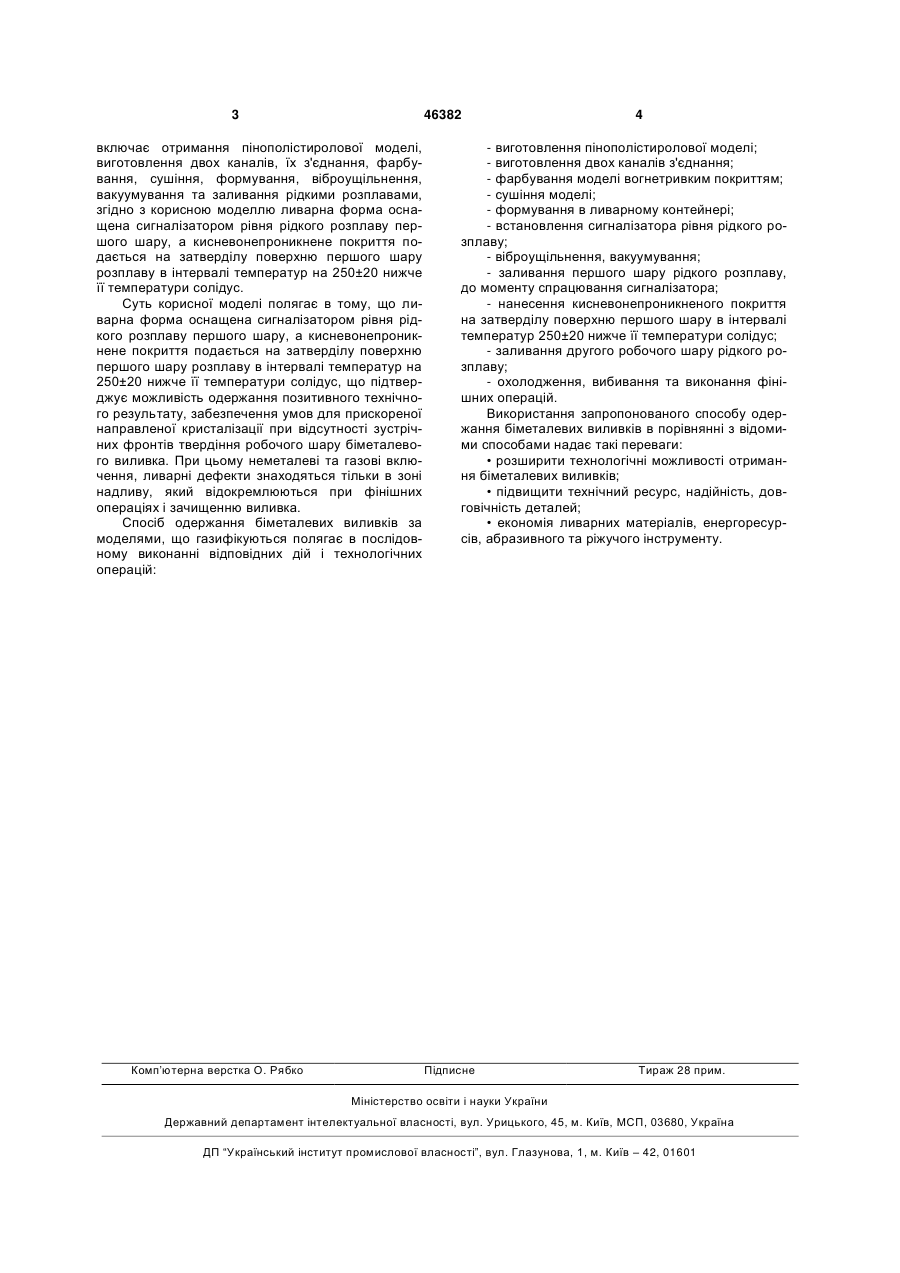

1. Спосіб одержання біметалевих виливків за моделями, що газифікуються, який включає отри 3 46382 включає отримання пінополістиролової моделі, виготовлення двох каналів, їх з'єднання, фарбування, сушіння, формування, віброущільнення, вакуумування та заливання рідкими розплавами, згідно з корисною моделлю ливарна форма оснащена сигналізатором рівня рідкого розплаву першого шару, а кисневонепроникнене покриття подається на затверділу поверхню першого шару розплаву в інтервалі температур на 250±20 нижче її температури солідус. Суть корисної моделі полягає в тому, що ливарна форма оснащена сигналізатором рівня рідкого розплаву першого шару, а кисневонепроникнене покриття подається на затверділу поверхню першого шару розплаву в інтервалі температур на 250±20 нижче її температури солідус, що підтверджує можливість одержання позитивного технічного результату, забезпечення умов для прискореної направленої кристалізації при відсутності зустрічних фронтів твердіння робочого шару біметалевого виливка. При цьому неметалеві та газові включення, ливарні дефекти знаходяться тільки в зоні надливу, який відокремлюються при фінішних операціях і зачищенню виливка. Спосіб одержання біметалевих виливків за моделями, що газифікуються полягає в послідовному виконанні відповідних дій і технологічних операцій: Комп’ютерна верстка О. Рябко 4 - виготовлення пінополістиролової моделі; - виготовлення двох каналів з'єднання; - фарбування моделі вогнетривким покриттям; - сушіння моделі; - формування в ливарному контейнері; - встановлення сигналізатора рівня рідкого розплаву; - віброущільнення, вакуумування; - заливання першого шару рідкого розплаву, до моменту спрацювання сигналізатора; - нанесення кисневонепроникненого покриття на затверділу поверхню першого шару в інтервалі температур 250±20 нижче її температури солідус; - заливання другого робочого шару рідкого розплаву; - охолодження, вибивання та виконання фінішних операцій. Використання запропонованого способу одержання біметалевих виливків в порівнянні з відомими способами надає такі переваги: • розширити технологічні можливості отримання біметалевих виливків; • підвищити технічний ресурс, надійність, довговічність деталей; • економія ливарних матеріалів, енергоресурсів, абразивного та ріжучого інструменту. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of producing bimetallic castings by method of consumable patterns
Автори англійськоюShynskyi Ihor Olehovych, Shynskyi Oleh Yosypovych, Karychkovskyi Petro Mykytovych, Boliukh Vitalii Anatoliiovych
Назва патенту російськоюСпособ получения биметаллических отливок по газифицируемым моделям
Автори російськоюШинский Игорь Олегович, Шинский Олег Иосифович, Каричковский Петр Никитич, Болюх Виталий Анатольевич
МПК / Мітки
МПК: B22D 19/00, B22D 19/16
Мітки: газифікуються, спосіб, виливків, одержання, біметалевих, моделями
