Робочий орган фрезерно-роторного екскаватора

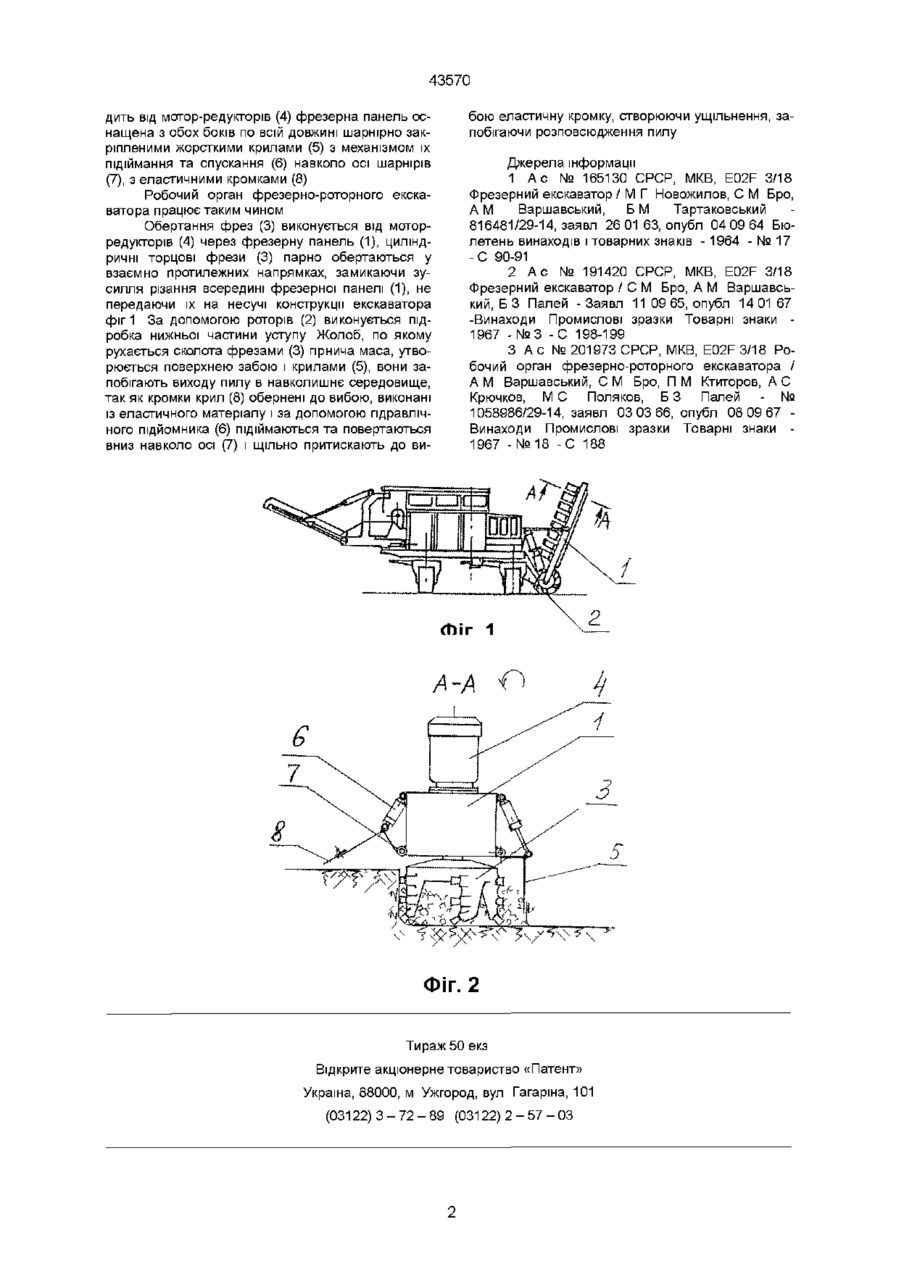

Робочий орган фрезерно-роторного екскаватора, що містить у собі шарнірно закріплену на стрілі екскаватора панель з торцевими фрезами, сумісні із яких обертаються у взаємно протилежних напрямках, який відрізняється тим, що фрезерна панель оснащена з обох боків по всій довжині шарнірно закріпленими жорсткими крилами з можливістю їх підіймання та опускання навколо осі шарнірів, при цьому кромки крил, обернені до забою, виконані із еластичного матеріалу Винахід відноситься до вугільної і гірничорудної промисловості і може бути використаний у конструкціях фрезерно-роторних екскаваторів при видобуванні корисних копалин відкритим способом ВІДОМІ фрезерні екскаватори [1,2] зі стрілоподібним розташуванням робочого органу Відомий робочий орган фрезерно-роторного типу [3], що містить шарнірно закреплену на стрілі екскаватора панель з торцевими фрезами, сумісні з яких обертаються у взаємно протилежних напрямках, а у нижній частині панелі під торцевими фрезами змонтовані багатоковшові ротори, розташовані симетрично відносно осі стріли екскаватора Недоліки відомих конструкцій складаються із того, що вони дозволяють пиловидним фракціям гірничої маси, відфрезерованій від масиву, вільно потрапляти до зовнішнього середовища і забруднювати робочий простір кар'єру Найбільш близьким технічним рішенням, вибраним в якості прототипу, є робочий орган фрезерно-роторного екскаватору [3] В основу винаходу поставлене завдання удосконалення робочого органу фрезер но-роторного екскаватора шляхом оснащення фрезерної панелі жорсткими крилами, кромка яких виконана із еластичного матеріалу, що призводить до зниження пилоутворення при роботі фрезерно-роторного екскаватора Вирішення поставленого завдання досягається тим, що робочий орган фрезерно-роторного екскаватора, що містить у собі шарнірно закріплену на стрілі екскаватора панель з торцевими фрезами, сумісні із яких обертаються у взаємно протилежних напрямках, ВІДПОВІДНО винаходу, фрезерна панель оснащена з обох боків по всій довжині шарнірно закріпленими жорсткими крилами з можливістю їх підіймання та опускання навколо осі шарнірів, при цьому кромки, обернені до забою, виконані із еластичного матеріалу У процесі роботи фрезерної панелі утворюється потік гірничої маси, що містить у собі весь спектр фракцій від пиловидних розміром менше 1 мм до кусків, розміром 150-200 мм, який рухається по укосу під дією сили тяжіння У процесі руху зруйнованої гірничої маси по укосу відбувається подальше и подрібнення з утворенням додаткового об'єму пиловидних частинок, але так як шарнірно закріплені на фрезерній панелі крила з еластичними кромками по всій довжині щільно примикають до вибою і створюють направляюче русло, по якому вся гірнича маса ссувається на стрічковий конвеєр, розташований на стрілі екскаватора, пиловидна частина потоку не виноситься у повітряний басейн кар'єра, а разом з основним потоком направляється на збагачувальну фабрику, не забруднюючи при цьому навколишній простір Фіг 1 - загальний вид фрезерно-роторного екскаватора Фіг 2 - принципова схема робочого органу Робочий орган фрезерно-роторного екскаватора складається із фрезерної панелі (1), двох роторів богатоковшового типу (2), фрезерна панель складається з розрахованої КІЛЬКОСТІ фрез (3), які в процесі роботи обертаються у взаємно протилежних напрямках Обертання фрез надхо Зоя 1 ю CO 43570 дить від мотор-редукторів (4) фрезерна панель оснащена з обох боків по всій довжині шарнірно закріпленими жорсткими крилами (5) з механізмом їх підіймання та спускання (6) навколо осі шарнірів (7), з еластичними кромками (8) Робочий орган фрезерно-роторного екскаватора працює таким чином Обертання фрез (3) виконується від моторредукторів (4) через фрезерну панель (1), циліндричні торцові фрези (3) парно обертаються у взаємно протилежних напрямках, замикаючи зусилля різання всередині фрезерної панелі (1), не передаючи їх на несучі конструкції екскаватора фіг 1 За допомогою роторів (2) виконується підробка нижньої частини уступу Жолоб, по якому рухається сколота фрезами (3) гірнича маса, утворюється поверхнею забою і крилами (5), вони запобігають виходу пилу в навколишнє середовище, так як кромки крил (8) обернені до вибою, виконані із еластичного матеріалу і за допомогою гідравлічного підйомника (6) підіймаються та повертаються вниз навколо осі (7) і щільно притискають до ви бою еластичну кромку, створюючи ущільнення, запобігаючи розповсюдження пилу Джерела інформації 1 А с № 165130 СРСР, МКВ, E02F 3/18 Фрезернийекскаватор / М Г Новожилов, С М Бро, А М Варшавський, БМ Тартаковський 816481/29-14, заявл 26 01 63, опубл 04 09 64 Бюлетень винаходів і товарних знаків - 1964 - № 17 -С 90-91 2 А с № 191420 СРСР, МКВ, E02F 3/18 Фрезерний екскаватор / С М Бро, А М Варшавський, Б 3 Палей -Заявл 11 09 65, опубл 14 01 67 -Винаходи Промислові зразки Товарні знаки 1967 - № 3 -С 198-199 3 А с № 201973 СРСР, МКВ, E02F 3/18 Робочий орган фрезерно-роторного екскаватора / А М Варшавський, С М Бро, П М Ктиторов, А С Крючков, М С Поляков, Б 3 Палей - № 1058986/29-14, заявл 03 03 66, опубл 08 09 67 Винаходи Промислові зразки Товарні знаки 1967 - № 1 8 -С 188 Ліг А-А < Фіг. 2 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3 43570
