Затискач для прищепних чубуків

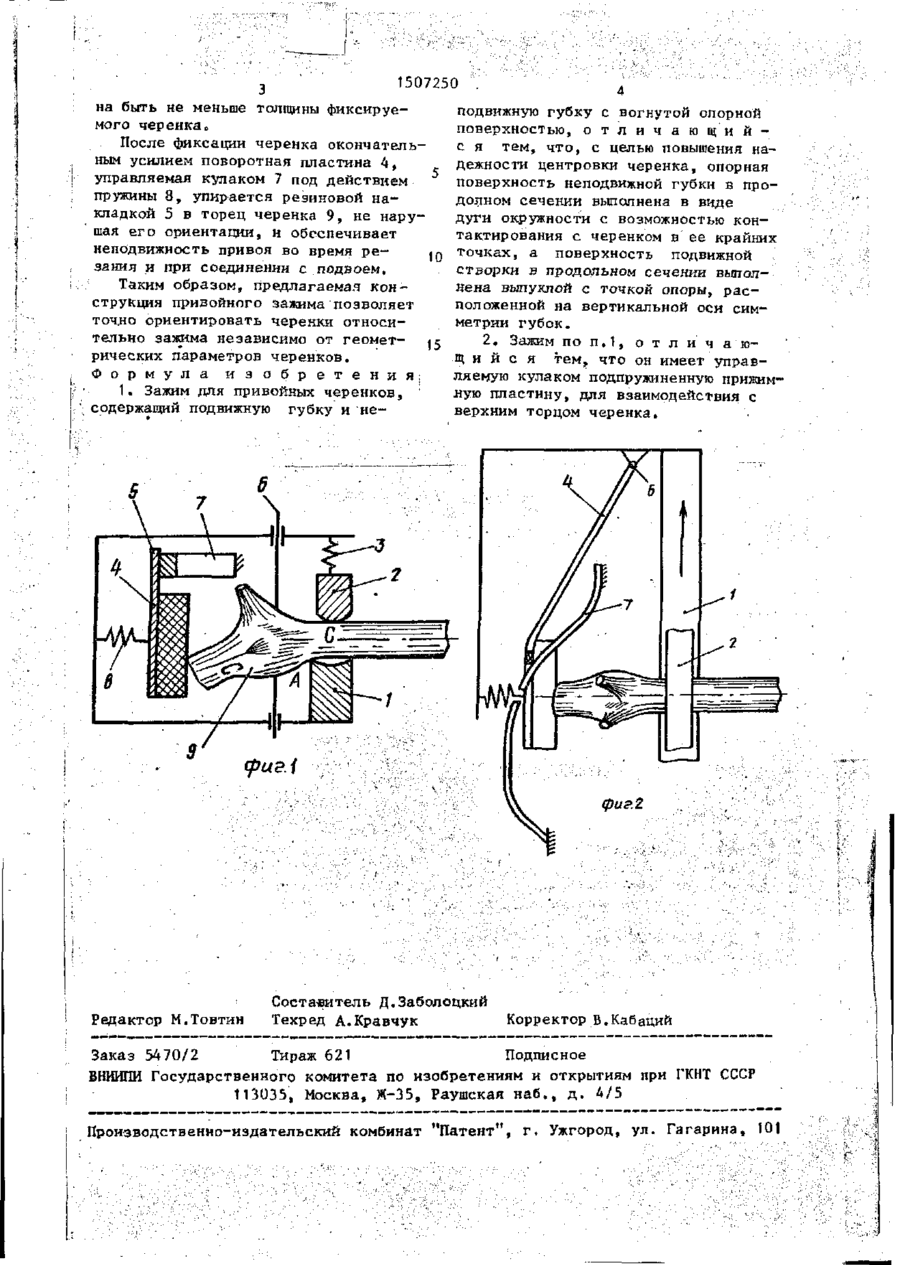

Изобретение относится к сельскому хозяйству, з частности к отрасли виноградного питомниководства. Цель изобретения - повышение надежности центровки черенков. Привойный зажим состоит из неподвижной губки, подвижной подпружиненной губки и при Изобретение относится к сельскому хозяйству, к отрасли виноградного питомниководства. Цепь изобретения - повышение на дежности центровки черенков. На фиг.1 и 2 представлена схема зажима. Зажим состоит из неподвижной губки 1 с вогнутой рабочей поверхностью и подвижной губки 2 с выпуклой рабочей поверхностью, нагруженной пружиной 3. Поворотная пластина 4 с резиновой накладкой 5 подвижная относитель но шарнира 6. Поворот пластины 4 обеспечивается неподвижным относительно зажима кулаком управления 7 и пружиной сжатия 8. жимнои пластины с резиновой накладкой. Рабочая поверхность неподвижной губки выполнена вогнутой^ а подвижной губки - выпуклой. Поворотная прижимная пластина управляется кулаком. В исходном положении прижимная пластина отведена в сторону и привойный черенок беспрепятственно помещается между губками зажима. При окончательной фиксации привоя он своей цилиндрической частью прижимается выпуклой поверхностью подвижной губки к вогну'той поверхности неподвижной губки, чем обеспечивается гарантированная параллельность оси черенка опорной плоскости, т.е. его ориентация. Для обеспечения неподвижности черенка прижимная пластина упирается в его верхний торец резиновой накладкой, 2 з.п. ф-лы, 2 ил. • Зажим работает следующим образом. В зоне выгрузки пластина 4 кулаком 7 отведена в крайнее левое положение и черенок 9 беспрепятственно помещается между губками 1 и 2, преодолевая небольшое усилие пружины 3. При окончательной фиксации губка 2 выпуклой поверхностью прижимает цилиндрическую часть черенка 9 к вогнутой поверхности губки 1. Гарантированная ориентация черенка 9 обеспечивается при касании точек А и В когда его ось параллельна плоскости, проходящей через эти точки, для чего точка контакта С подвижной губки должна быть между точками А и В и ширина вогнутой губки зажима долж ел о го СЛ' 1507250 на быть не меньше толщины фиксируемого черенка„ После фиксации черенка окончательным усилием поворотная пластина 4, управляемая кулаком 7 под действием пружины 8, упирается резиновой накладкой 5 в торец черенка 9, не нарушая его ориентации, н обеспечивает неподвижность привоя во время р е зания и при соединении с подвоем. Таким образом, предлагаемая к о н струкция привойного зажима позволяет точдо ориентировать черенки относительно зажима независимо от геомет- ^ рических параметров черенков. Ф о р м у л а и з о б р е т е н и я ; 1. Зажим для привойных черенков, : содержащий подвижную губку и н е Редактор М.Товтин подвижную губку с вогнутой опорной поверхностью, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности центровки черенка, опорная поверхность неподвижной губки в продолном сечении выполнена в виде дуги окружности с возможностью контактирования с черенком в ее крайних точках, а поверхность подвижной створки в продольном сечении выполнена выпуклой с точкой опоры, р а с положенной на вертикальной оси симметрии губок. 2. Зажим по п . 1 , о т л и ч а ю щ и й с я тем, что он имеет управляемую кулаком подпружиненную прижимную пластину, для взаимодействия с верхним торцом черенка. Составитель Д.Заболоцкий Техред А.Кравчук Корректор В.Кабаций Заказ 5470/2 Тираж 621 Подписное ВНКИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г . Ужгород, ул. Гагарина, 101
