Самозатухаюча гумова суміш

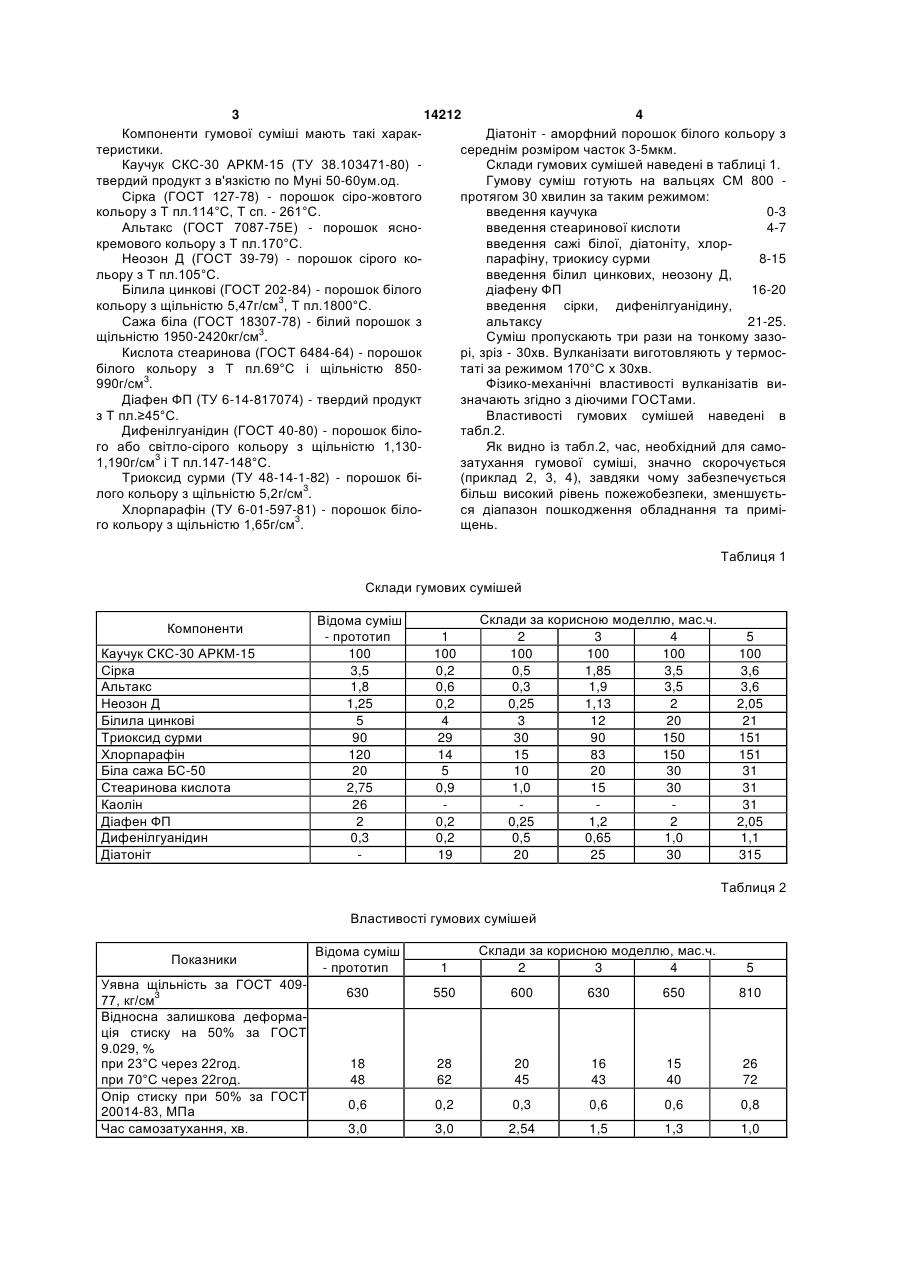

Самозатухаюча гумова суміш, яка містить каучук СКС-30 АРКМ-15, сірку, альтакс, неозон Д, білила цинкові, сажу білу, кислоту стеаринову, діафен ФП, дифенілгуанідин, триокис сурми та хлорпарафін, яка відрізняється тим, що вона 3 14212 4 Компоненти гумової суміші мають такі харакДіатоніт - аморфний порошок білого кольору з теристики. середнім розміром часток 3-5мкм. Каучук СКС-30 АРКМ-15 (ТУ 38.103471-80) Склади гумових сумішей наведені в таблиці 1. твердий продукт з в'язкістю по Муні 50-60ум.од. Гумову суміш готують на вальцях CM 800 Сірка (ГОСТ 127-78) - порошок сіро-жовтого протягом 30 хвилин за таким режимом: кольору з Т пл.114°С, Т сп. - 261°С. введення каучука 0-3 Альтакс (ГОСТ 7087-75Е) - порошок ясновведення стеаринової кислоти 4-7 кремового кольору з Т пл.170°С. введення сажі білої, діатоніту, хлорНеозон Д (ГОСТ 39-79) - порошок сірого копарафіну, триокису сурми 8-15 льору з Т пл.105°С. введення білил цинкових, неозону Д, Білила цинкові (ГОСТ 202-84) - порошок білого діафену ФП 16-20 кольору з щільністю 5,47г/см3, Т пл.1800°С. введення сірки, дифенілгуанідину, Сажа біла (ГОСТ 18307-78) - білий порошок з альтаксу 21-25. щільністю 1950-2420кг/см3. Суміш пропускають три рази на тонкому зазоКислота стеаринова (ГОСТ 6484-64) - порошок рі, зріз - 30хв. Вулканізати виготовляють у термосбілого кольору з Т пл.69°С і щільністю 850таті за режимом 170°С х 30хв. 990г/см3. Фізико-механічні властивості вулканізатів виДіафен ФП (ТУ 6-14-817074) - твердий продукт значають згідно з діючими ГОСТами. з Т пл.≥45°С. Властивості гумових сумішей наведені в Дифенілгуанідин (ГОСТ 40-80) - порошок білотабл.2. го або світло-сірого кольору з щільністю 1,130Як видно із табл.2, час, необхідний для само1,190г/см3 і Т пл.147-148°С. затухання гумової суміші, значно скорочується Триоксид сурми (ТУ 48-14-1-82) - порошок бі(приклад 2, 3, 4), завдяки чому забезпечується лого кольору з щільністю 5,2г/см3. більш високий рівень пожежобезпеки, зменшуєтьХлорпарафін (ТУ 6-01-597-81) - порошок білося діапазон пошкодження обладнання та приміго кольору з щільністю 1,65г/см3. щень. Таблиця 1 Склади гумових сумішей Компоненти Каучук СКС-30 АРКМ-15 Сірка Альтакс Неозон Д Білила цинкові Триоксид сурми Хлорпарафін Біла сажа БС-50 Стеаринова кислота Каолін Діафен ФП Дифенілгуанідин Діатоніт Відома суміш - прототип 100 3,5 1,8 1,25 5 90 120 20 2,75 26 2 0,3 1 100 0,2 0,6 0,2 4 29 14 5 0,9 0,2 0,2 19 Склади за корисною моделлю, мас.ч. 2 3 4 100 100 100 0,5 1,85 3,5 0,3 1,9 3,5 0,25 1,13 2 3 12 20 30 90 150 15 83 150 10 20 30 1,0 15 30 0,25 1,2 2 0,5 0,65 1,0 20 25 30 5 100 3,6 3,6 2,05 21 151 151 31 31 31 2,05 1,1 315 Таблиця 2 Властивості гумових сумішей Показники Уявна щільність за ГОСТ 40977, кг/см3 Відносна залишкова деформація стиску на 50% за ГОСТ 9.029, % при 23°С через 22год. при 70°С через 22год. Опір стиску при 50% за ГОСТ 20014-83, МПа Час самозатухання, хв. Склади за корисною моделлю, мас.ч. 2 3 4 Відома суміш - прототип 1 630 550 600 630 650 810 18 48 28 62 20 45 16 43 15 40 26 72 0,6 0,2 0,3 0,6 0,6 0,8 3,0 3,0 2,54 1,5 1,3 1,0 5 5 Комп’ютерна верстка М. Мацело 14212 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
