Скоба для з’єднання гумовотканинних конвейєрних стрічок

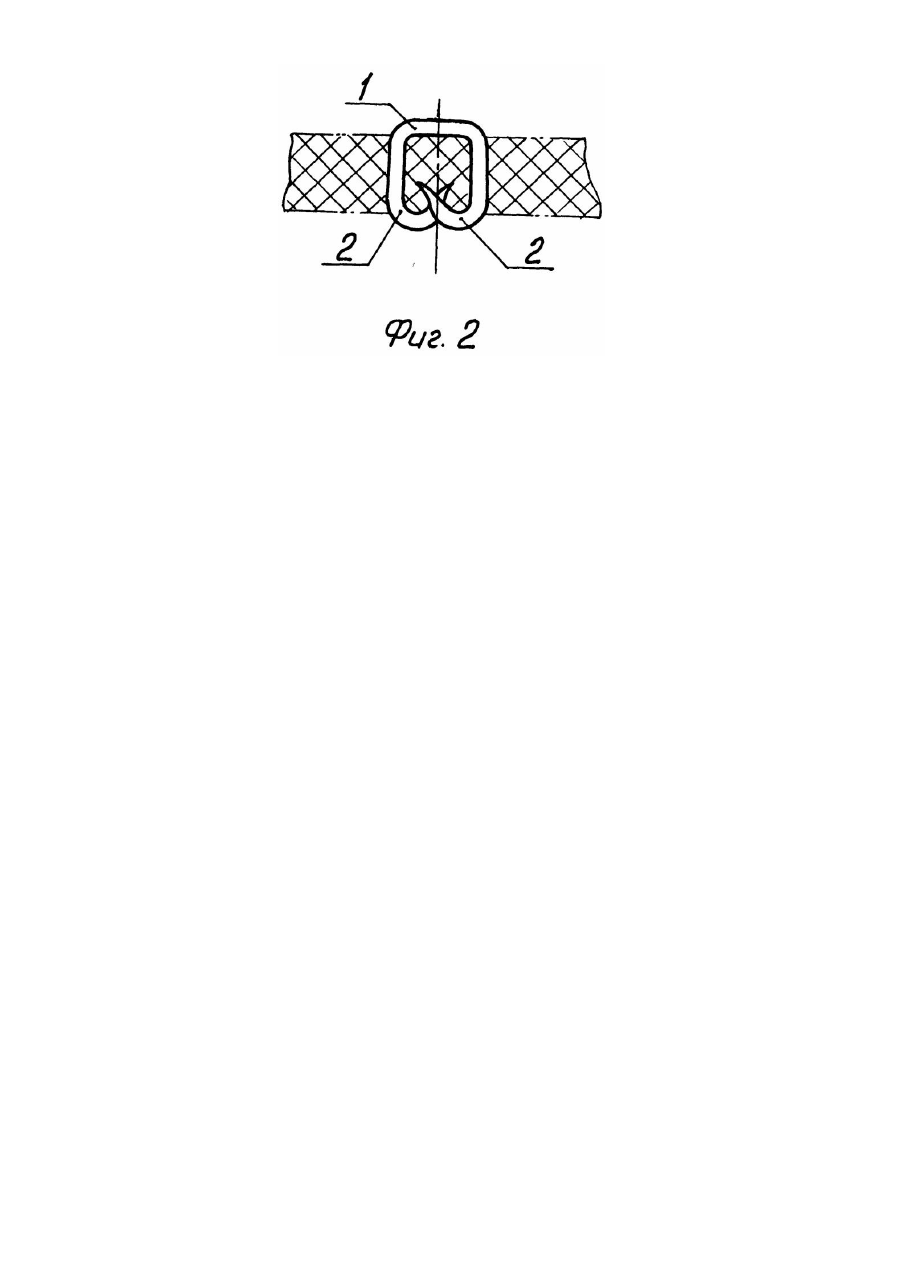

Изобретение относится к оборудованию, обеспечивающему неразъемное соединение конвейерных лент, и предназначено для использования в угольной, горнорудной, химической, строительной и други х отраслях промышленности, использующи х ленточные конвейеры, эффективность применения которых в значительной степени зависит от качества стыковых соединений. Наиболее близкой по технической сущности и достигаемому результату является скоба, выполненная Побразной формы из прутка круглого сечения, основания ножек которой размещены в теле ленты. Недостатком известной скобы является затруднительная запрессовка скобы снизу в тело ленты, что отражается на качестве соединяемого стыка. Кроме того, у известной скобы из-за сведения ножек затруднен процесс попадания концов ножек в выемку оправки, обеспечивающей запрессовку их снизу в тело ленты. Задачей изобретения является повышение прочности путем увеличения прошивающей способности ножек и исключения их прогиба при внедрении в ленту. Поставленная задача решается тем, что в скобе для соединения резинотканевых конвейерных лент, выполненной П-образной формы из прутка круглого сечения, основания ножек которой размещены в теле ленты, согласно изобретению, на основании каждой ножки выполнены внутренними наружные скосы, при этом наружный скос выполнен в виде двух участков с пересечением их в вершине наружного скоса, расположенной выше вершины внутреннего скоса. Кроме того, отношение высоты участка наружного скоса от основания ножки до упомянутой вершины к высоте внутреннего скоса определяется в пределах 2,9-3,1. Выполнение на основании каждой ножки скобы внутренних и наружных скосов, а также выполнение наружного скоса в виде двух участков с пересечением их в вершине наружного скоса, расположенной выше вершины внутреннего скоса устраняет сведение ножек при внедрении скобы в ленту, обеспечивает надежную запрессовку концов ножек в ленту, увеличивает прошивающую способность ножек скобы. Выполнение отношения высоты участка наружного скоса от основания ножки до упомянутой вершины к высоте внутреннего скоса, определенной в пределах 2,9-3,1, способствует исключению прогиба ножек при внедрении их в ленту, что гарантирует качество соединения стыка лент. Изобретение поясняется чертежом, где: на фиг. 1 - представлена П-образная скоба; на фиг. 2 - поперечное сечение ленты со скобой, запрессованной в ленту. П-образная скоба выполнена из прутка круглого сечения диаметром d и состоит из перекладины 1 и ножек 2. Концы ножек 2 с наружной стороны выполнены со скосами. Концы скосов отогнуты наружу при соотношении h = 2,9...3,1, где h - размер отгибаемой части ножек (оптимальная величина h = 0,6 d), е - размер отгиба от e внутренней вертикальной плоскости скобы (оптимальная величина 1 = 0,2 d). При прошивании резинотканевой ленты в контакт с лентой входит сначала один скос ножки скобы, а затем другой, что значительно увеличивает прошивающую способность скобы при сохранении ее жесткости.
