Апарат для локальної гіпотермії

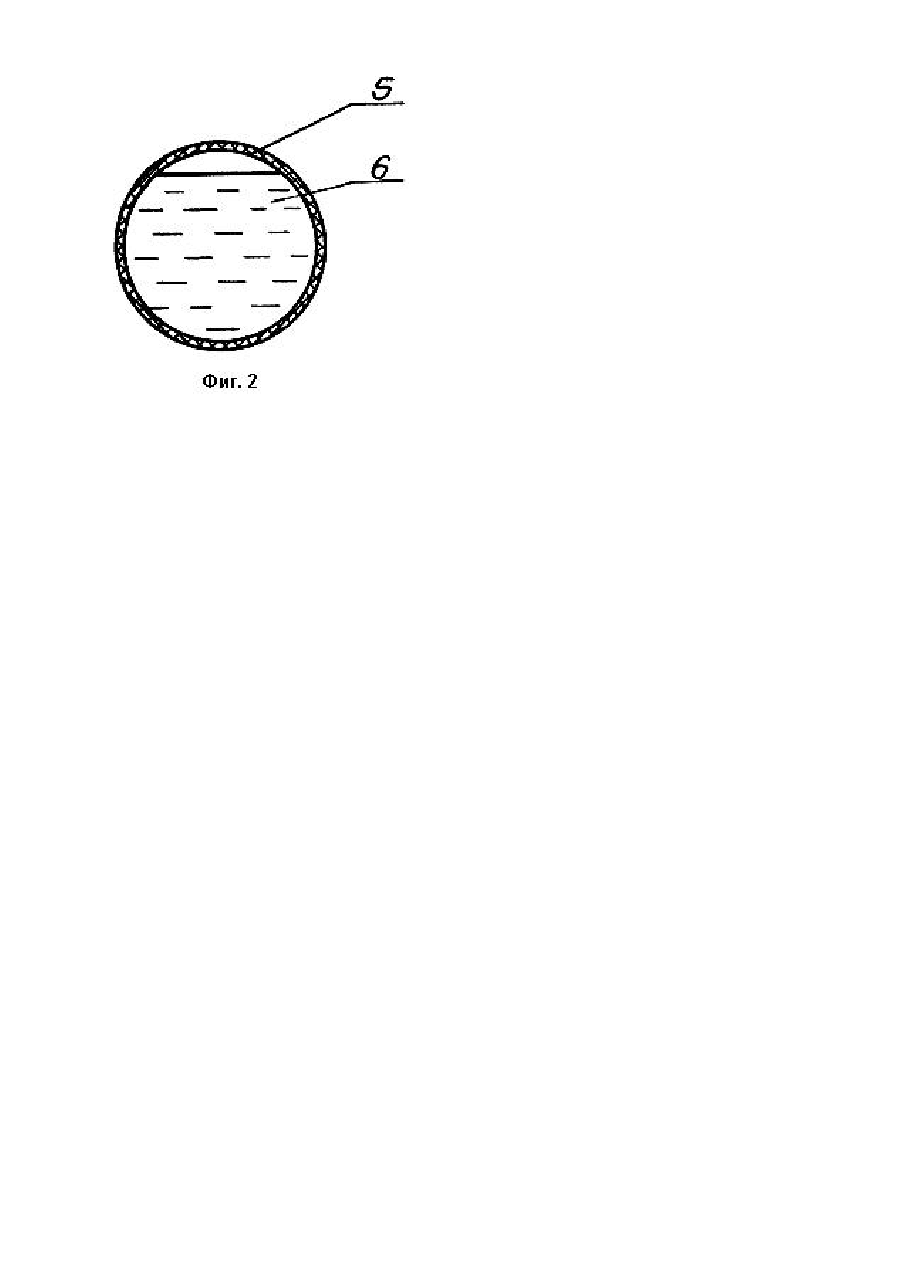

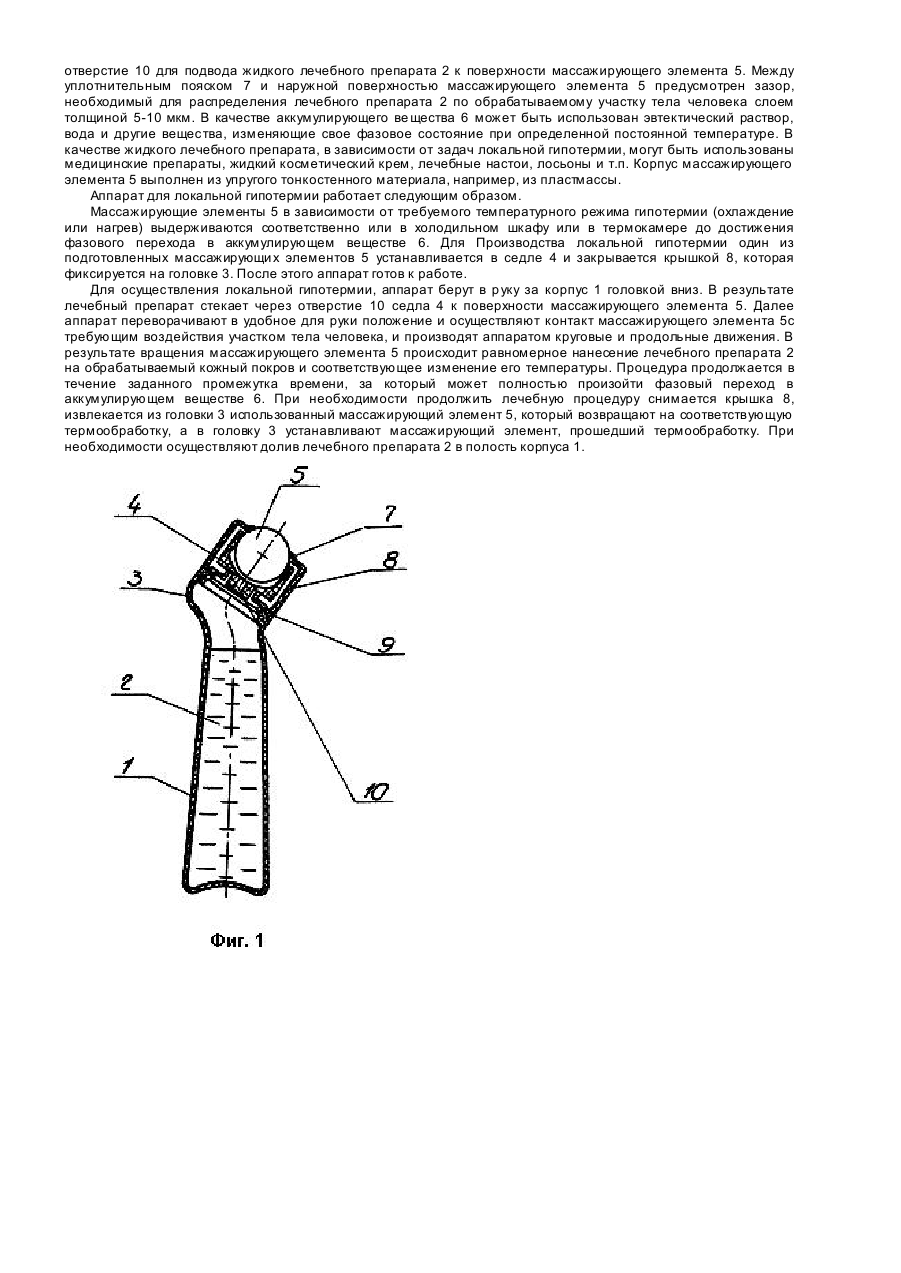

Изобретение относится к медицине, в частности к аппаратам для локальной гипотермии, и может быть использовано для лечения различных заболеваний, требующи х локальной гипотермии, а также для выполнения массажа кожи в косметических целях как в медицинских учреждениях, так и в быту. Из существующего уровня техники, относящейся к аппаратам для локальной гипотермии, наиболее близким к заявляемому по совокупности существенных признаков является аппарат для локальной гипотермии, содержащий полый корпус с расположенной соосно ему головкой, снабженной массажирующим элементом в виде шара, установленным с возможностью вращения в седле головки, и закрепленным в верхней части уплотняющим пояском, жестко связанным с головкой. Массажирующий элемент связан с полостью корпуса каналом (см. пат. США № 3752155. А 61 Н 15/02, 1973). Известный аппарат, выбранный в качестве прототипа, содержит корпус с головкой, снабженной массажирующим элементом в виде шара, который установлен с возможностью вращения в седле головки и закреплен в верхней части уплотняющим пояском. Однако известный аппарат не обеспечивает достижение технического результата заявляемого аппарата, что обусловлено следующим: - в известном аппарате не предусматривается компенсация температурных изменений поверхности массажирующего элемента вследствие его контакта с поверхностью кожи, что обусловлено его конструкцией, т.к. в нем отсутствует аккумулирующее ве щество с постоянной температурой фазового перехода, в результате чего его температура быстро приближается к температуре обрабатываемой поверхности тела и не обеспечивает продолжительное гипотермическое воздействие; - соосное расположение корпуса и его головки создает неудобства в его использовании и снижает надежность эксплуатации, т.к. при уменьшении объема лечебного препарата в полости корпуса, например, при массаже участков тела, находящихся в горизонтальном положении, затрудняется его поступление к поверхности массажирующего элемента, что может привести к полному прекращению увлажнения поверхности массажирующего элемента; - конструкция головки аппарата не предусматривает извлечение массажирующего элемента, что не позволяет осуществить его замену в процессе цикла лечебного воздействия. делает аппарат не пригодным к использованию при механических повреждениях массажирующего элемента, и не позволяет проводить термообработку только массажирующего элемента. Задача, на решение которой направлено изобретение, состоит в стабилизации теплового воздействия массажирующего элемента на обрабатываемую поверхность в течение всего цикла лечебного воздействия и повышении удобства использования путем изменения конструкции головки и массажирующего элемента. Поставленная задача решается достижением технического результата, состоящего в обеспечении компенсации температуры на поверхности массажирующего элемента в процессе его контакта с обрабатываемой поверхностью, и достигается в аппарате для локальной гипотермии, содержащем корпус с головкой, снабженной массажирующим элементом в виде шара, который установлен с возможностью вращения в седле головки и закреплен в верхней части уплотняющим пояском так, что, в отличие от прототипа, массажирующий элемент выполнен полым и заполнен аккумулирующим веществом с постоянной температурой фазового перехода, соответствующей требуемой температуре температурного воздействия, головка выполнена в виде съемной крышки с отверстием, по периметру которого выполнен уплотняющий поясок. Частные случаи выполнения аппарата для локальной гипотермии обеспечивают получение следующего дополнительного технического результата; - уплотняющий поясок выполнен в виде кромки по периметру отверстия крышки, что позволяет в совокупности с общими существенными признаками повысить удобство использования аппарата за счет обеспечения быстрой замены массажирующего элемента, у которого произошел полный фазовый переход аккумулирующего ве щества элементом. подвергшимся температурной обработке; - головка установлена под углом к продольной оси корпуса, что обеспечивает повышение удобства использования, т.к. не создает затруднения в поступлении лечебного препарата к поверхности массажирующего элемента, независимо от положения массажирующего участка тела человека. Между заявляемой совокупностью признаков и указанным техническим результатом существует следующая причинно-следственная связь. Выполнение массажирующего элемента полым и заполненным аккумулирующим веществом с постоянной температурой фазового перехода, соответствует требуемой температуре температурного воздействия, обеспечивает компенсацию изменения температуры поверхности массажирующего элемента в процессе контакта его с обрабатываемой поверхностью, т.е. Обеспечивает стабилизацию теплового воздействия. Однако только изменение конструкции массажирующего элемента не позволяет Обеспечить указанный технический результат, т.к. при одном цикле лечебного воздействия предусматривается несколько воздействий с интервалом 5-25 мин. при этом процесс полного фазового перехода аккумулирующего вещества в массажирующем элементе протекает значительно быстрее. Поэтому технический результат достигается не только изменением конструкции массажирующего элемента, но и изменением конструкции всей головки, а именно выполнением ее в виде съемной крышки с отверстием, по периметру которого выполнен уплотняющий поясок. Указанная конструкция головки позволяет обеспечить оперативную замену отработанных массажирующи х элементов элементами. прошедшими термообработку. Предложенный аппарат для локальной гипотермии поясняется чертежом, где на фиг. 1 представлена его конструкция, на фиг. 2 - конструкция массажирующего элемента. Аппарат для локальной гипотермии содержит корпус 1, заполненный жидким лечебным препаратом 2, корпус 1 снабжен головкой 3. установленной под углом к продольной оси корпуса 1. В головке 3 установлен на седле 4 массажирующий элемент 5. выполненный в виде полого шара, полость которого заполнена аккумулирующим веществом 6, обладающим фазовым переходом при постоянной температуре, соответствующей требуемой температуре температурного воздействия, массажирующий элемент 5 установлен с возможностью вращения при массаже и фиксируется в седле 4 уплотнительным пояском 7, выполненным по периметру отверстия съемной крышки 8. Крышка 8 фиксируется на головке 3 посредством любого быстроразъемного соединения, в частности с помощью защелкивающегося в паз крышки 8 буртика 9. выполненного на головке 3. В седле 4 выполнено сквозное отверстие 10 для подвода жидкого лечебного препарата 2 к поверхности массажирующего элемента 5. Между уплотнительным пояском 7 и наружной поверхностью массажирующего элемента 5 предусмотрен зазор, необходимый для распределения лечебного препарата 2 по обрабатываемому участку тела человека слоем толщиной 5-10 мкм. В качестве аккумулирующего ве щества 6 может быть использован эвтектический раствор, вода и другие вещества, изменяющие свое фазовое состояние при определенной постоянной температуре. В качестве жидкого лечебного препарата, в зависимости от задач локальной гипотермии, могут быть использованы медицинские препараты, жидкий косметический крем, лечебные настои, лосьоны и т.п. Корпус массажирующего элемента 5 выполнен из упругого тонкостенного материала, например, из пластмассы. Аппарат для локальной гипотермии работает следующим образом. Массажирующие элементы 5 в зависимости от требуемого температурного режима гипотермии (охлаждение или нагрев) выдерживаются соответственно или в холодильном шкафу или в термокамере до достижения фазового перехода в аккумулирующем веществе 6. Для Производства локальной гипотермии один из подготовленных массажирующи х элементов 5 устанавливается в седле 4 и закрывается крышкой 8, которая фиксируется на головке 3. После этого аппарат готов к работе. Для осуществления локальной гипотермии, аппарат берут в р уку за корпус 1 головкой вниз. В результате лечебный препарат стекает через отверстие 10 седла 4 к поверхности массажирующего элемента 5. Далее аппарат переворачивают в удобное для руки положение и осуществляют контакт массажирующего элемента 5с требующим воздействия участком тела человека, и производят аппаратом круговые и продольные движения. В результате вращения массажирующего элемента 5 происходит равномерное нанесение лечебного препарата 2 на обрабатываемый кожный покров и соответствующее изменение его температуры. Процедура продолжается в течение заданного промежутка времени, за который может полностью произойти фазовый переход в аккумулирующем веществе 6. При необходимости продолжить лечебную процедуру снимается крышка 8, извлекается из головки 3 использованный массажирующий элемент 5, который возвращают на соответствующую термообработку, а в головку 3 устанавливают массажирующий элемент, прошедший термообработку. При необходимости осуществляют долив лечебного препарата 2 в полость корпуса1.
