Клей для липких стрічок

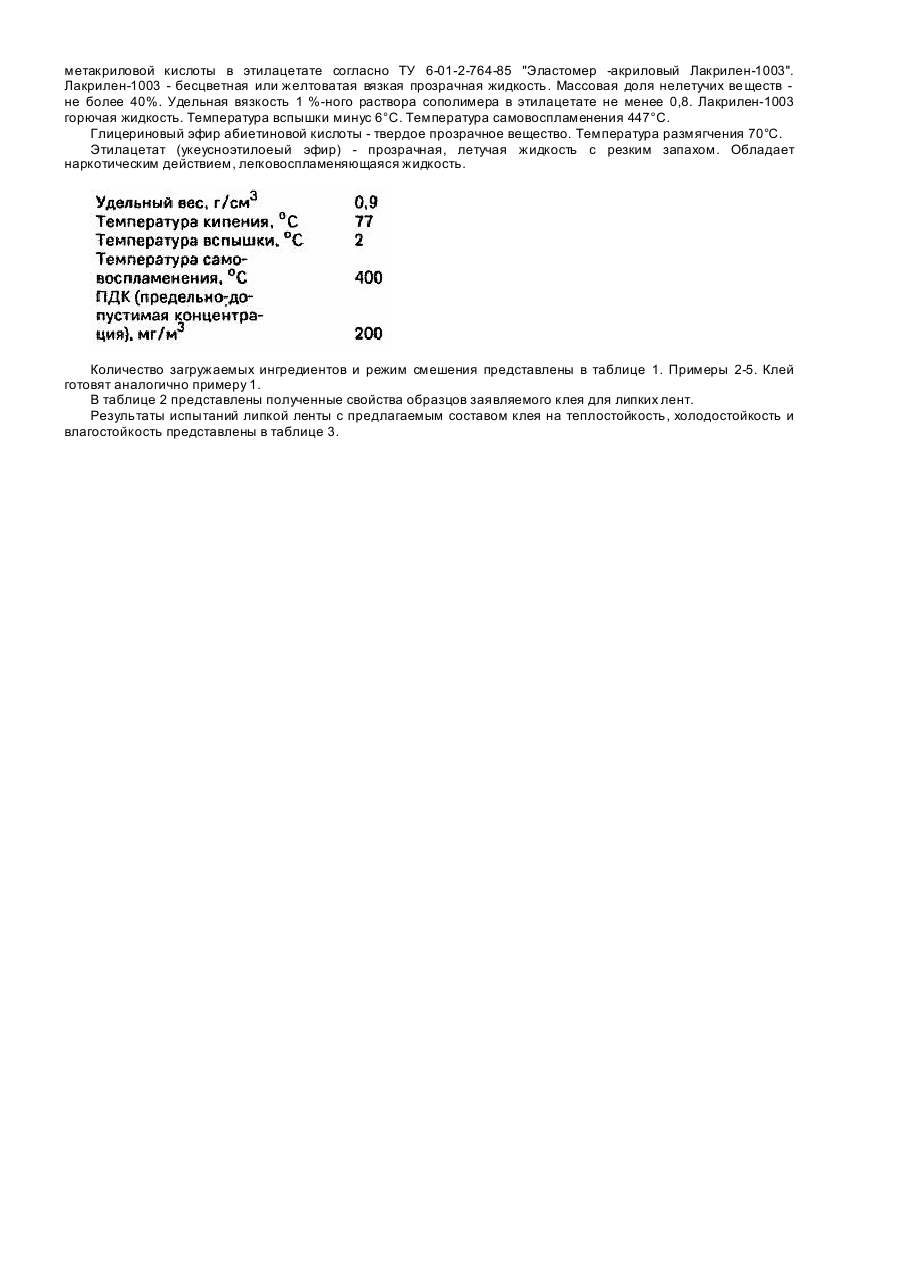

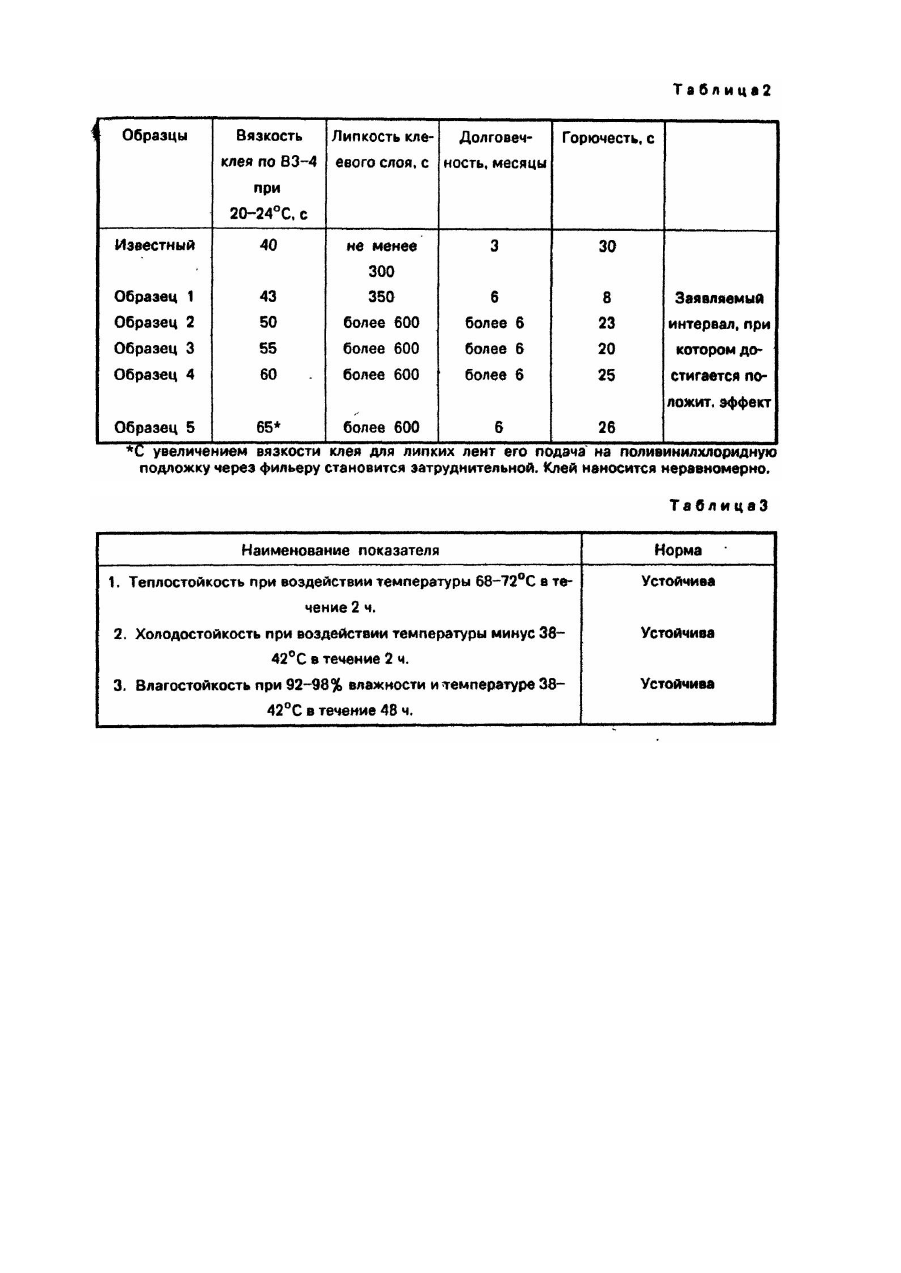

Изобретение относится к области изготовления липких лент на поливинилхлоридной подложке и может быть использовано при производстве телевизоров, в радиоэлектронной, холодильной и других отраслях промышленности. Известны клеи на основе акриловых соединений, например, клей КС-609 (раствор полибутилметакрилата в бутил мета крилате с добавкой кварцевой муки) и клей БМК-5 (на основе сополимера бутилметакрилата с метакриловой кислотой и наполнителем) [1]. Клеи имеют высокую механическую и химическую прочность, однако не удовлетворяют следующим требованиям, предъявляемым к клеям для липких лент на поливинилхлоридной подложке: По технической сущности и достигаемому результату наиболее близкой к предлагаемому является клеевая композиция, включающая сополимер бутилакрилата с винилацетатом, глицериновый эфир талловой канифоли, выполняющий функцию адгезионной добавки, дибутилфталат, окись цинка (наполнитель) и органический растворитель [2]. Клеевая композиция обеспечивает устойчивость к воздействию водно-щелочной среды и механических нагрузок, однако не обеспечивает достаточной долговечности и негорючести липкой ленты на поливинилхлоридной подложке. Задачей, на решение которой направлено изобретение, является разработка клея для липких лент на поливинилхлоридной подложке, который обеспечивает достаточную долговечность и негорючесть липкой ленты. Технический результат заключается в повышении адгезмоммой прочности клея. Поставленная задача решена тем, что клей для липких лент, включающий акрило-вый сополимер, адгезионную добавку, наполнитель, дибутилфталат и органический растворитель, согласно изобретению в качестве акрилового сополимера содержит акриловый эластомер Лакрилен-1003 на основе сополимера бутилакрилата и метакриловой кислоты, в качестве адгезионной добавки - глицериновый эфир абиетиновой кислоты, е качестве наполнителя - канифоль сосновую, в качестве органического растворителя - этилацетат при следующем соотношении компонентов, мас. %: Поставленная задача решатся за счет того, что клей в качестве акрилового сополимера содержит акриловый эластомер Лакрилен-1003, что позволяет повысить адгезионную прочность клея. Пример 1. Изготовление клея для липких лент осуществляли следующим образом: Клей для липких лент готовят в смесителе СРК-200 при комнатной температуре. В смеситель заливают этилацетат, затем Лакрилен-1003, перемешивают 45 мин. Загружают измельченную канифоль сосновую. Заливают дибутилфталат, перемешивают 1 час. Нагревают смеситель до 55-65°С и загружают измельченный глицериновый эфир абиетиновой кислоты. Перемешивают 2,5-3 м при 55-65°С до полного растворения канифоли сосновой и глицеринового эфира абиетиновой кислоты. Далее клей для липких лент фильтруют через рамный фильтр с хлопчатобумажной основой. Готовый клей для липких лент перекачивают в промежуточную емкость, а затем подают на машину дублирования. Клей для липких лент самотеком поступает в барабан с фильерой. Подачу клея для липких лент регулируют вентилем. Через фильеру клей для липких лент наносят на поливинил-хлоридную подложку. Поливинилхлоридную подложку с клеевым слоем по транспортеру подают в камеру сушки. С ушк у клея для липких лент ведут 10-12 мин при 110-120°С. В процессе сушки из клеевого слоя полностью испаряют органический растворитель этилацетат. По физико-химическим свойствам заявляемая рецептура клея для липких лент находится в пределах требований ГОСТов и ТУ. Лакрилен-1003 представляет собой раствор сополимера бутилового эфира акриловой кислоты и метакриловой кислоты в этилацетате согласно ТУ 6-01-2-764-85 "Эластомер -акриловый Лакрилен-1003". Лакрилен-1003 - бесцветная или желтоватая вязкая прозрачная жидкость. Массовая доля нелетучих ве ществ не более 40%. Удельная вязкость 1 %-ного раствора сополимера в этилацетате не менее 0,8. Лакрилен-1003 горючая жидкость. Температура вспышки минус 6°С. Температура самовоспламенения 447°С. Глицериновый эфир абиетиновой кислоты - твердое прозрачное вещество. Температура размягчения 70°С. Этилацетат (укеусноэтилоеый эфир) - прозрачная, летучая жидкость с резким запахом. Обладает наркотическим действием, легковоспламеняющаяся жидкость. Количество загружаемых ингредиентов и режим смешения представлены в таблице 1. Примеры 2-5. Клей готовят аналогично примеру 1. В таблице 2 представлены полученные свойства образцов заявляемого клея для липких лент. Результаты испытаний липкой ленты с предлагаемым составом клея на теплостойкость, холодостойкость и влагостойкость представлены в таблице 3.
