Пристрій для поверхневого оброблення стрічок рідинами

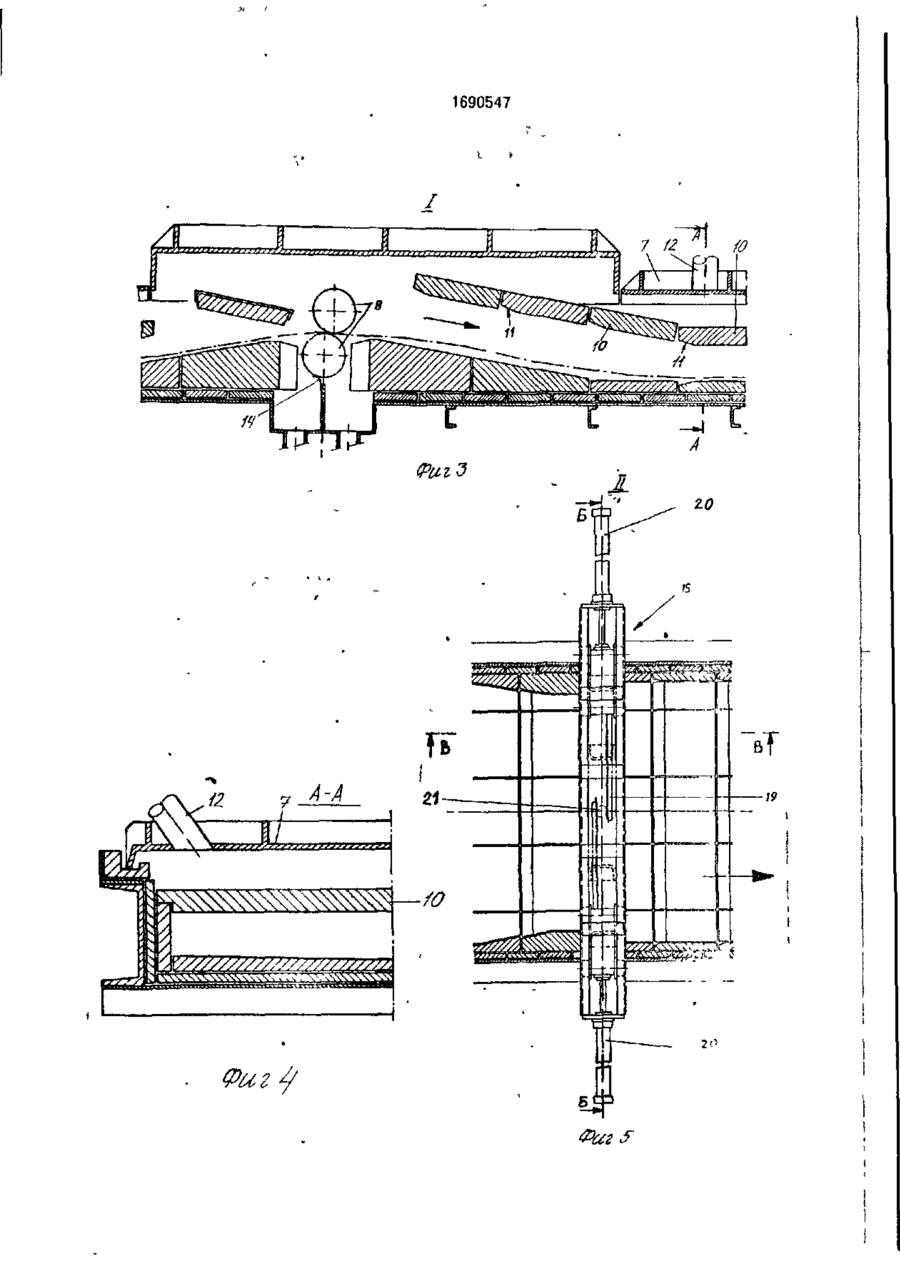

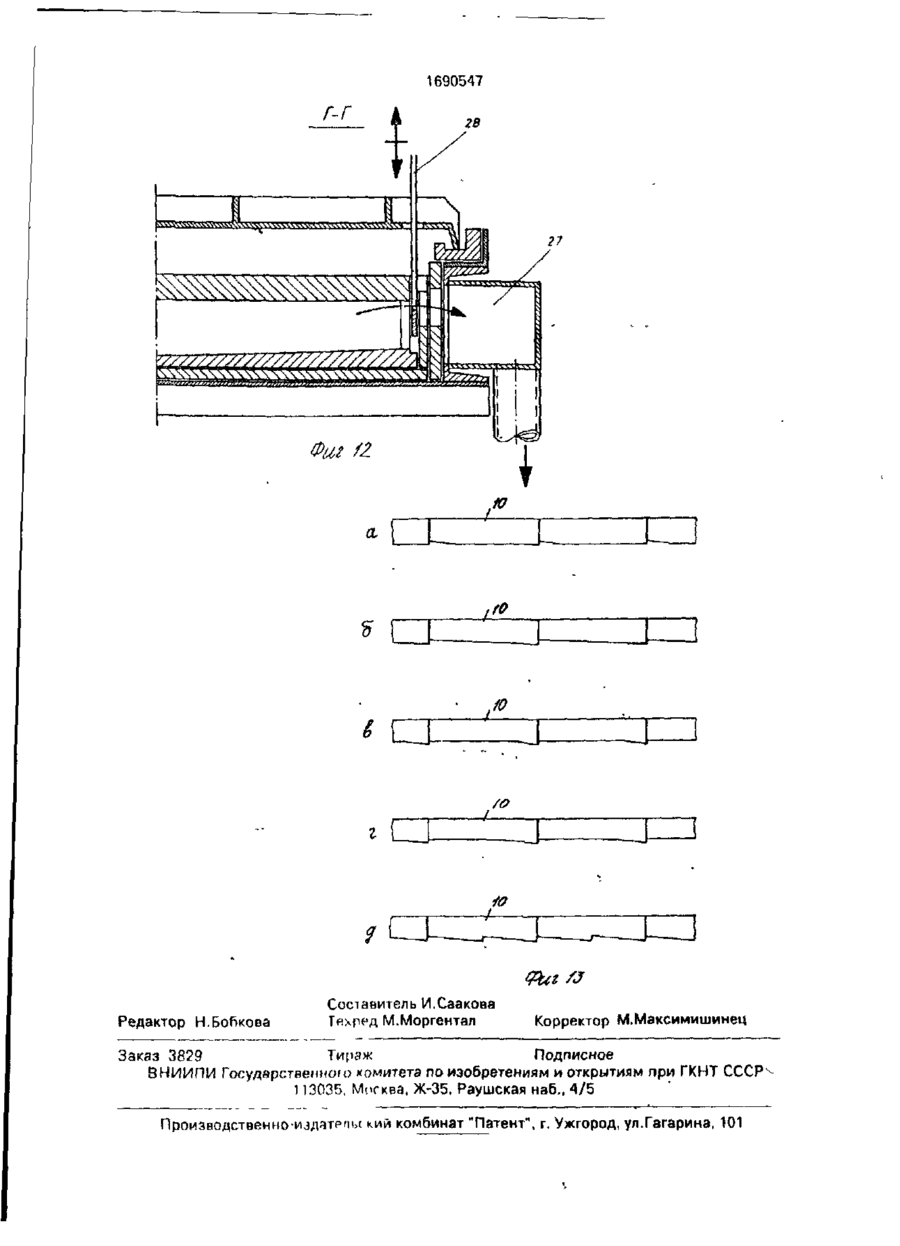

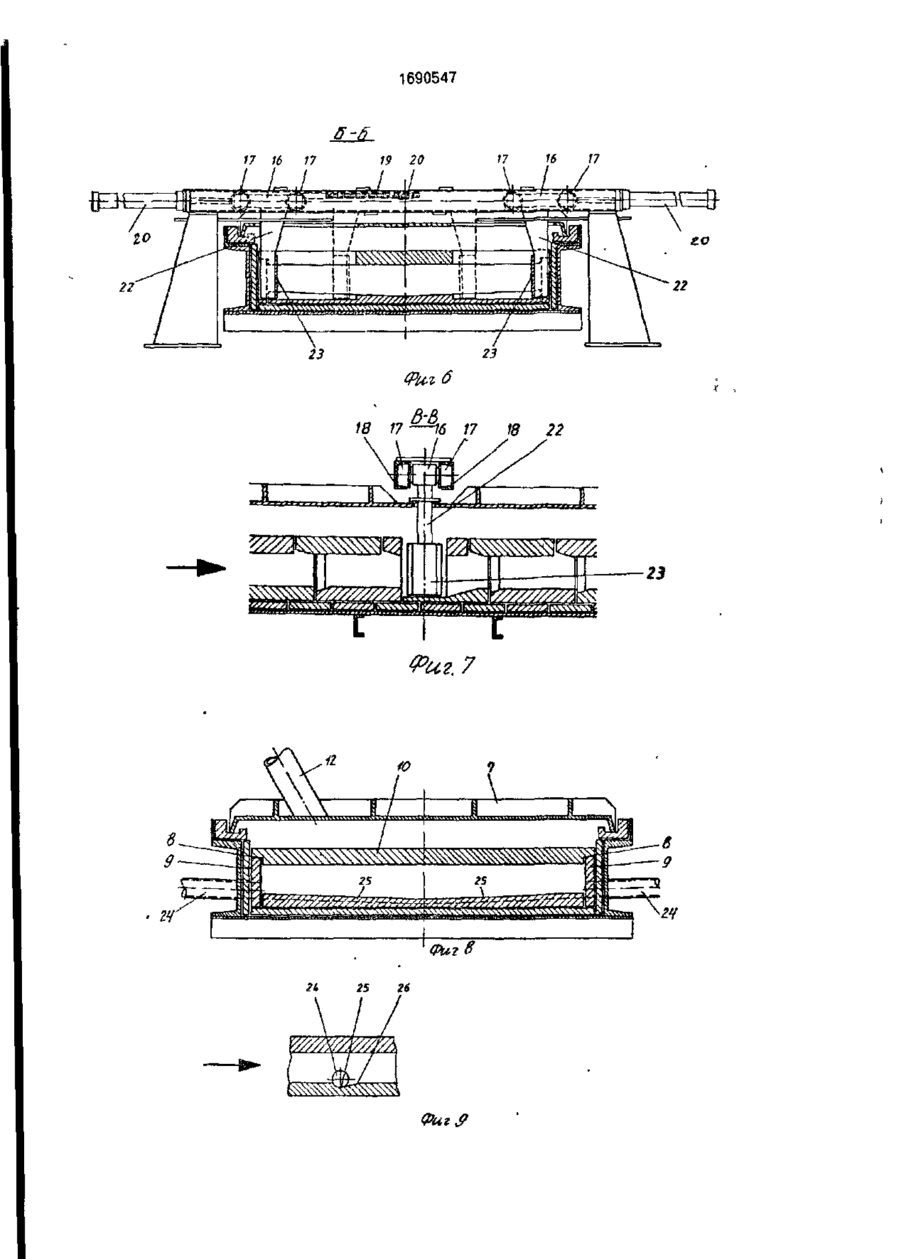

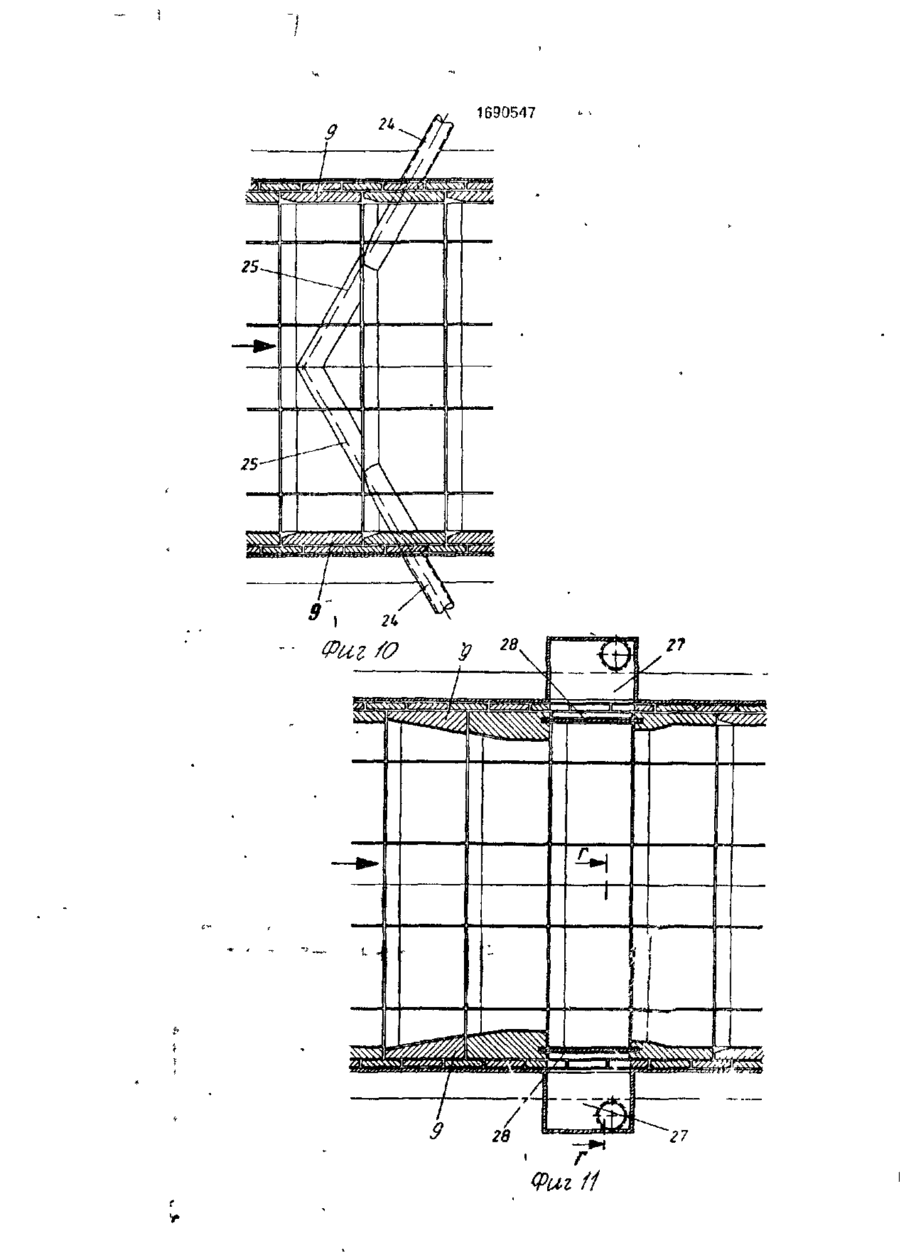

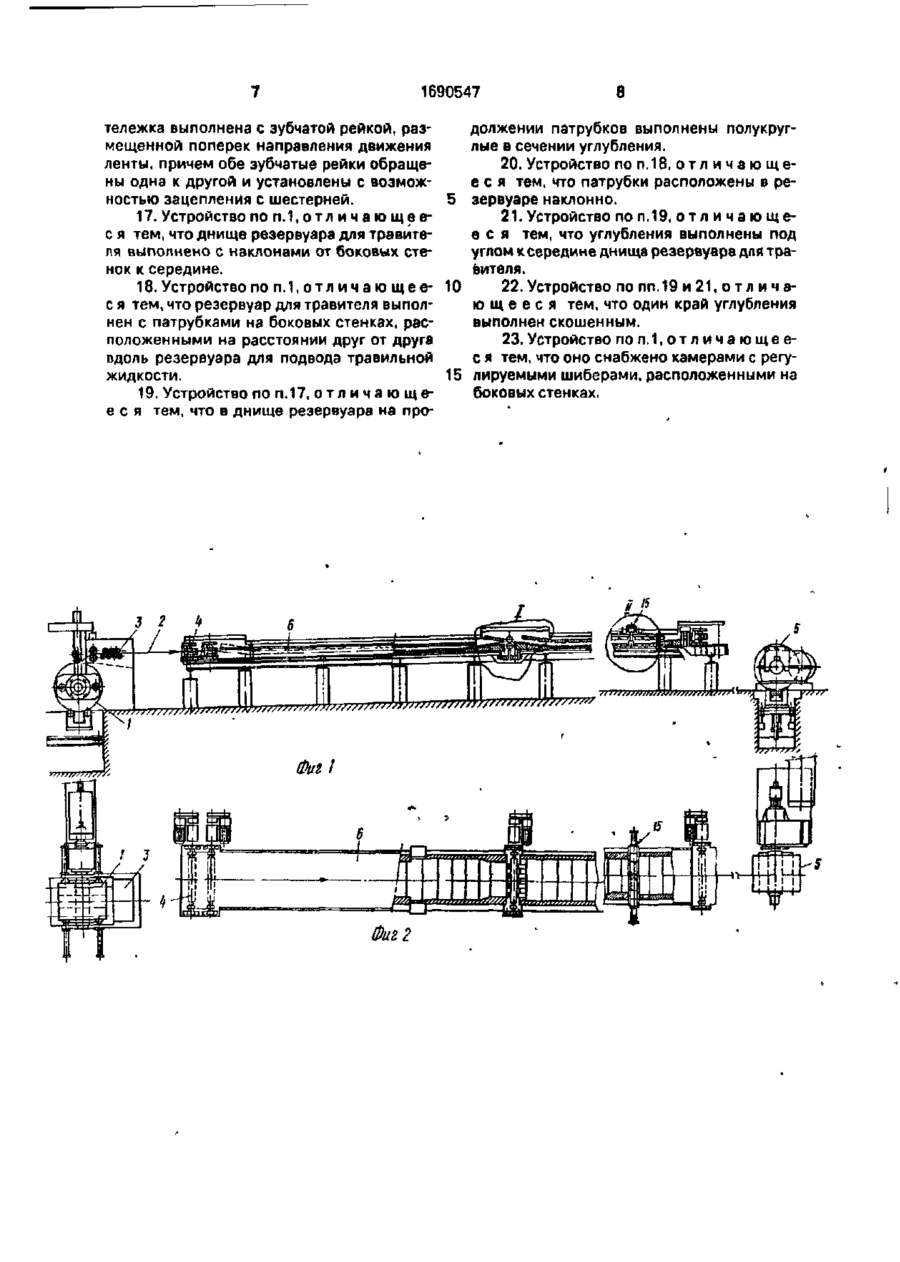

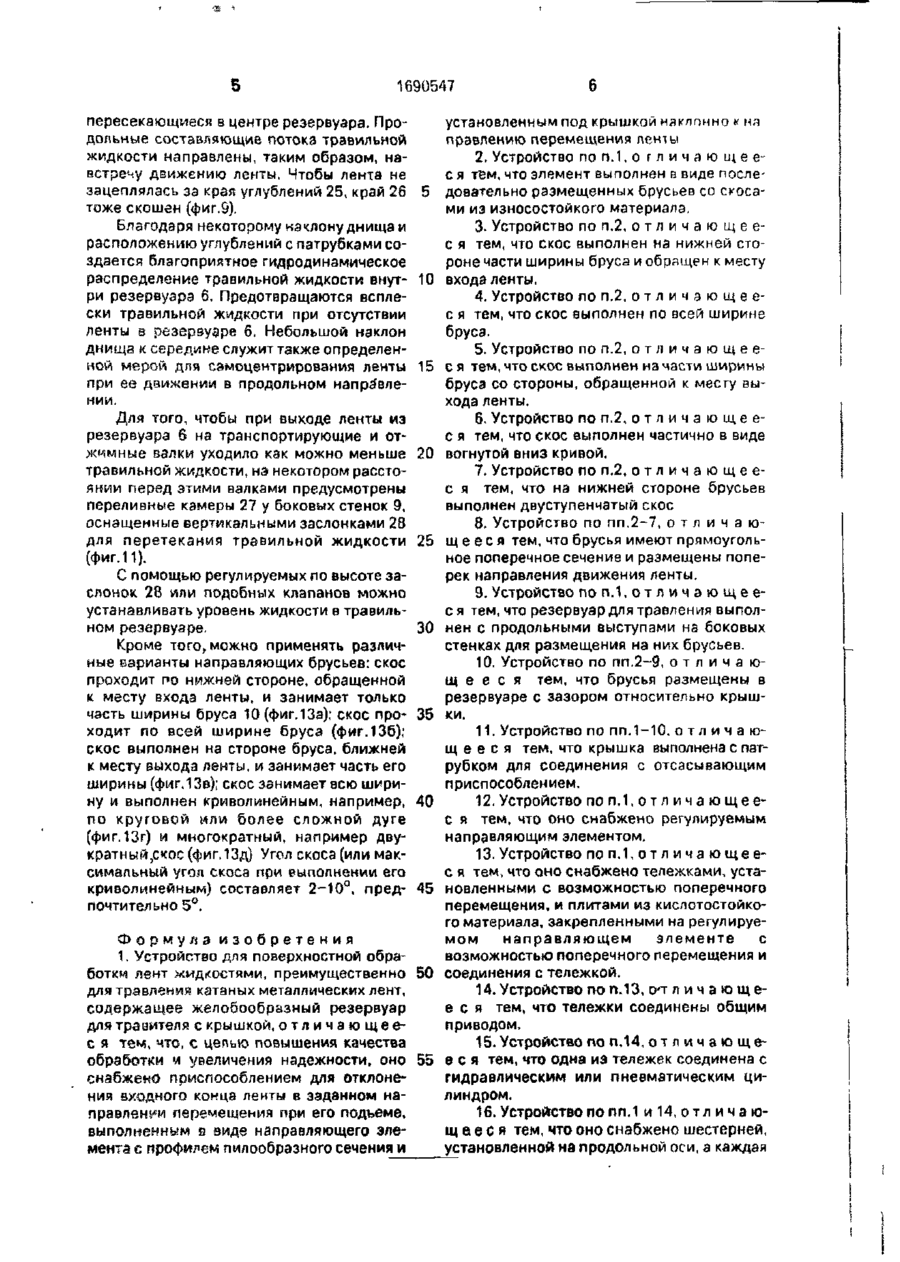

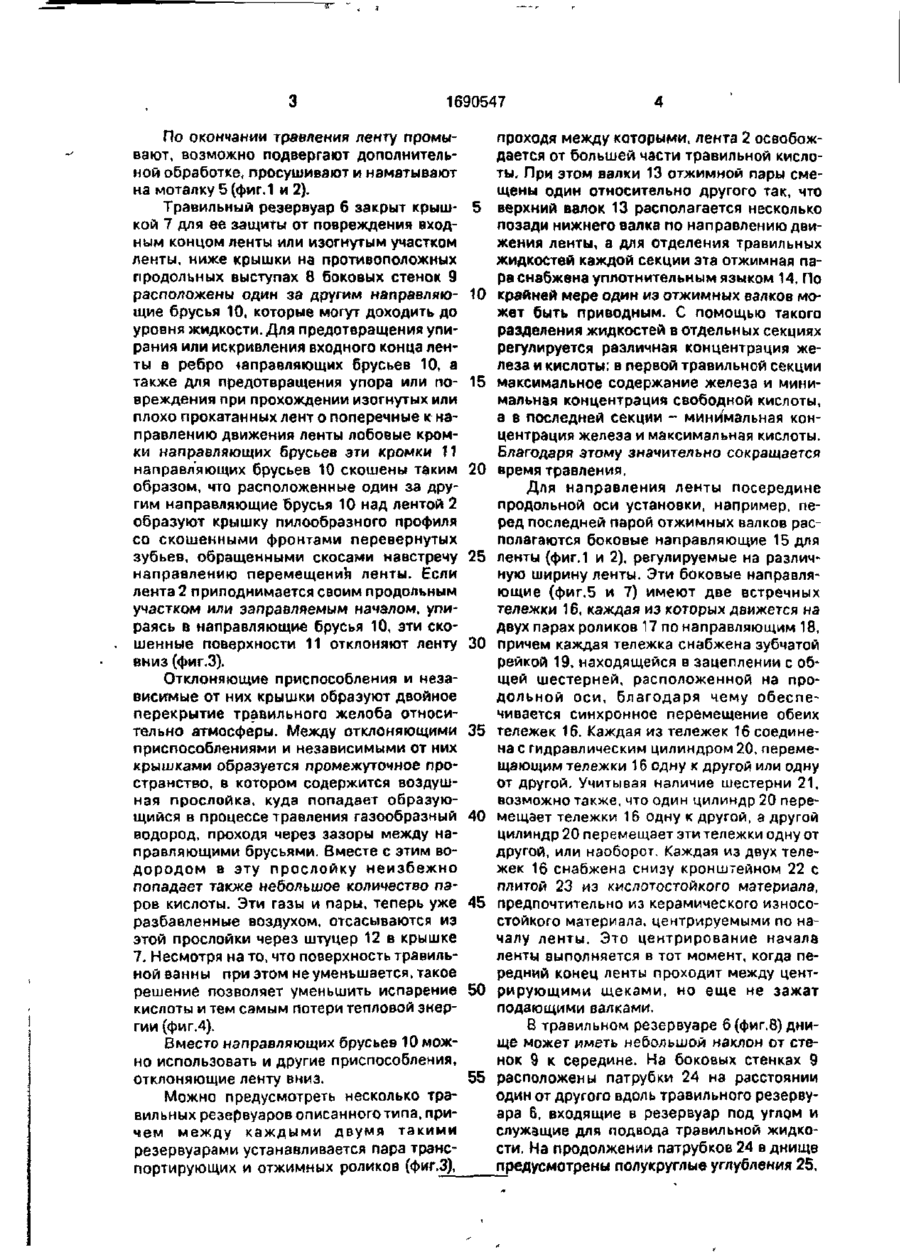

Изобретение относится к области электрохимии, в частности к устройству для по Изобретение относится к устройству для поверхностной обработки лент жидкостями, особенно к травлению катаных металлических лент. Целью изобретения является повышение качества обработки и увеличение надежности. На фиг.1 изображено предлагаемое устройство, продольный частичный разрез; на фиг.2 - то же. вид сверху; на фиг.З - узел I на фиг.1; на фиг.А - разрез А-А на фиг.З; на фиг.5 - узел II на фиг 1, на фиг.6 - разрез Б-Б на фиг.5, на фиг,7 - разрез В-В на фиг.5; на фиг.8 - травильный резервуар, поперечный разрез; на фиг 9-деталь резервуара; на фиг.10 - резервуар, вид сверху; на фиг.11 -другой участок травильного резервуара, вид сверху; на фиг 12 - разрез Г-Гна фиг.11; на фиг.13 - примеры выполнения 'г верхностной обработки лент жидкостями, особенно для травления катаных металлических лент. Целью изобретения является повышение качества обработки и увеличение надежности. Устройство состоит из травильного резервуара, закрытого крышкой, через который пропускается лента. Между лентой и крышкой предусмотрено приспособление, отклоняющее ленту в направлении движения при ее подъеме. Это приспособление может состоять из профилей, создающих пилообразную последовательность. Такие профили могут быть образованы направляющими брусьями, скошенными со стороны заправки ленты 22 з.п ф-лы, 13 ил. направляющих брусьев, применяемых в устройстве. Устройство состоит из размоточного станка 1, который может содержать несколько независимых барабанов для одновременного размещения нескольких мотков. Оттуда лента 2 протягивается после предварительной развязки мотка в правильную машину 3. Эта машина служит не только для правки ленты, но одновременно обеспечивает продвижение ленты через установку до первой пары 4 транспортирующих роликов и дальше, пока начало ленты не достигнет моталки 5. Лента попадает в травильный резервуар 6 и продвигается там через мелкие травильные емкости, омываемые травильной кислотой из расположенного ниже резерву ю о ел со 1690547 По окончании травления ленту промывают, возможно подвергают дополнительной обработке, просушивают и наматывают на моталку 5 (фиг. 1 и 2). Травильный резервуар 6 закрыт крышкой 7 для ее защиты от повреждения входным концом ленты или изогнутым участком ленты, ниже крышки на противоположных продольных выступах 8 боковых стенок 9 расположены один за другим направляющие брусья 10, которые могут доходить до уровня жидкости. Для предотвращения упирания или искривления входного конца ленты в ребро 4аправляющих брусьев 10, а также для предотвращения упора или повреждения при прохождении изогнутых или плохо прокатанных лент о поперечные к направлению движения ленты лобовые кромки направляющих брусьев эти кромки 11 направляющих брусьев 10 скошены таким образом, что расположенные один за другим направляющие брусья 10 над лентой 2 образуют крышку пилообразного профиля со скошенными фронтами перевернутых зубьев, обращенными скосами навстречу направлению перемещения ленты. Если лента 2 приподнимается своим продольным участком или заправляемым началом, упираясь в направляющие брусья 10, эти скошенные поверхности 11 отклоняют ленту вниз (фиг.З). 5 10 15 20 25 30 Отклоняющие приспособления и независимые от них крышки образуют двойное перекрытие травильного желоба относительно атмосферы. Между отклоняющими 35 приспособлениями и независимыми от них крышками образуется промежуточное пространство, в котором содержится воздушная прослойка, куда попадает образующийся в процессе травления газообразный 40 водород, проходя через зазоры между направляющими брусьями. Вместе с этим водородом в эту прослойку неизбежно попадает также небольшое количество паров кислоты. Эти газы и пары, теперь уже 45 разбавленные воздухом, отсасываются из этой прослойки через штуцер 12 в крышке 7. Несмотря на то, что поверхность травильной ванны при этом не уменьшается, такое решение позволяет уменьшить испарение 50 кислоты и тем самым потери тепловой энергии (фиг.4). Вместо направляющих брусьев 10 можно использовать и другие приспособления, отклоняющие ленту вниз. 55 Можно предусмотреть несколько травильных резервуаров описанного типа, причем между каждыми двумя такими резервуарами устанавливается пара транспортирующих и отжимных роликов (фиг.З), проходя между которыми, лента 2 освобождается от большей части травильной кислоты. При этом валки 13 отжимной пары смещены один относительно другого так, что верхний валок 13 располагается несколько позади нижнего валка по направлению движения ленты, а для отделения травильных жидкостей каждой секции эта отжимная пара снабжена уплотнительным языком 14. По крайней мере один из отжимных валков может быть приводным. С помощью такого разделения жидкостей в отдельных секциях регулируется различная концентрация железа и кислоты: в первой травильной секции максимальное содержание железа и минимальная концентрация свободной кислоты, а в последней секции - минимальная концентрация железа и максимальная кислоты. Благодаря этому значительно сокращается время травления. Для направления ленты посередине продольной оси установки, например, перед последней парой отжимных валков располагаются боковые направляющие 15 для ленты (фиг.1 и 2), регулируемые на различную ширину ленты. Эти боковые направляющие (фиг.5 и 7) имеют две встречных тележки 16, каждая из которых движется на двух парах роликов 17 по направляющим 18, причем каждая тележка снабжена зубчатой рейкой 19, находящейся в зацеплении с об* щей шестерней, расположенной на продольной оси, благодаря чему обеспечивается синхронное перемещение обеих тележек 16. Каждая из тележек 16 соединена с гидравлическим цилиндром 20, перемещающим тележки 16 одну к другой или одну от другой. Учитывая наличие шестерни 21, возможно также, что один цилиндр 20 перемещает тележки 16 одну к другой, а другой цилиндр 20 перемещает эти тележки одну от другой, или наоборот. Каждая из двух тележек 16 снабжена снизу кронштейном 22 с плитой 23 из киспотостойкого материала, предпочтительно из керамического износостойкого материала, центрируемыми по началу ленты. Это центрирование начала ленты выполняется в тот момент, когда передний конец ленты проходит между центрирующими щеками, но еще не зажат подающими валками. В травильном резервуаре б (фиг.8) днище может иметь небольшой наклон от стенок 9 к середине. На боковых стенках 9 расположены патрубки 24 на расстоянии один от другого вдоль травильного резервуара б, входящие в резервуар под углом и служащие для подвода травильной жидкости, На продолжении патрубков 24 в днище предусмотрены полукруглые углубления 25, 1690547 пересекающиеся в центре резервуара. Продольные составляющие потока травильной жидкости направлены, таким образом, навстречу движению ленты. Чтобы лента не зацеплялась за края углублений 25, край 26 тоже скошен (фиг.9). Благодаря некоторому наклону днища и расположению углублений с патрубками создается благоприятное гидродинамическое распределение травильной жидкости внутри резервуара 6. Предотвращаются всплески травильной жидкости при отсутствии ленты в резервуаре 6. Небольшой наклон днища к середине служит также определенной мерой для самоцентрирования ленты при ее движении в продольном напра'влении. Для того, чтобы при выходе ленты из резервуара S на транспортирующие и отжимные валки уходило как можно меньше травильной жидкости, нэ некотором расстоянии перед этими валками предусмотрены переливные камеры 27 у боковых стенок 9, оснащенные вертикальными заслонками 28 для перетекания травильной жидкости (фиг. 11). С помощью регулируемых по высоте заслонок 28 или подобных клапанов можно устанавливать уровень жидкости в травильном резервуаре. Кроме того, можно применять различные варианты направляющих брусьев: скос проходит по нижней стороне, обращенной к месту входа ленты, и занимает только часть ширины бруса 10 (фиг.13а); скос проходит по всей ширине бруса (фиг.136); скос выполнен на стороне бруса, ближней к месту выхода ленты, и занимает часть его ширины (фиг.13в); скос занимает всю ширину и выполнен криволинейным, например, по к р у г о в о й мли более сложной дуге (фиг. 13г) и многократный, например двукратный,скос(фиг.13д) Угол скоса (или максимальный угол скоса при выполнении его криволинейным) составляет 2-10°, предпочтительно 5°. 5 10 15 20 25 30 35 40 45 Формула изобретения 1. Устройство для поверхностной обработка лент жидкостями, преимущественно 50 для травления катаных металлических лент, содержащее желобообразный резервуар для травителя с крышкой, о т л и ч а ю щ е е с я тем, что, с целью повышения качества обработки и увеличения надежности, оно 55 снабжено приспособлением для отклонения входного конца ленты в заданном направленні перемещения при его подьеме, выполненным s виде направляющего элемента с профилем пилообразного сечения и установленным под крышкой наклонно к на правлению перемещения ленты 2. Устройство по п.1, о г л и ч а ю щ е ес я тем, что элемент выполнен в виде последовательно размещенных брусьев со скосами из износостойкого материала. 3. Устройство по п.2, о т л и ч а ю щ е е с я тем, что скос выполнен на нижней стороне части ширины бруса и обращен к месту входа ленты. 4. Устройство по п.2, о т л и ч а ю щ е е с я тем, что скос выполнен по всей ширине бруса. 5. Устройство по п.2, о т л и ч а ю щ е е с я тем, что скос выполнен на части ширины бруса со стороны, обращенной к месгу выхода ленты. 6. Устройство по п.2, о т л и ч а ю щ е е с я тем, что скос выполнен частично в виде вогнутой вниз кривой. 7. Устройство по п.2, о т л и ч а ю щ е е с я тем, что на нижней стороне брусьев выполнен двуступенчатый скос 8. Устройство по пп.2-7, о т л и ч а ю щ е е с я тем, что брусья имеют прямоугольное поперечное сечение и размещены поперек направления движения ленты. 9. Устройство по п.1, о т л и ч э ю щ е е с я тем, что резервуар для травления выполнен с продольными выступами на боковых стенках для размещения на них брусьев. 10. Устройство по пп.2-9, о т л и ч а ю щ е е с я тем, что брусья размещены в резервуаре с зазором относительно крышки. 11. Устройство по пп.1-10. о т л и ч а ющ е е с я тем, что крышка выполнена с патрубком для соединения с отсасывающим приспособлением. 12. Устройство п о п . 1 , о т л и ч а ю щ е е с я тем, что оно снабжено регулируемым направляющим элементом. 13. Устройство п о п . і . о т л и ч а ю щ е е с я тем, что оно снабжено тележками, установленными с возможностью поперечного перемещения, и плитами из кислотостойкого материала, закрепленными на регулируемом направляющем элементе с возможностью поперечного перемещения и соединения с тележкой. 14. Устройство по п. 13, о т л и ч а ю щ е е с я тем, что тележки соединены общим приводом, 15. Устройство по п.14, о т л и ч а ю щ е е с я тем, что одна из тележек соединена с гидравлическим или пневматическим цилиндром. 16. Устройство по пп.1 и14, о т л и ч а ю щ е е С я тем, что оно снабжено шестерней, установленной на продольной оси, а каждая 1690547 8 тележка выполнена с зубчатой рейкой, раздолжении патрубков выполнены полукругмещенной поперек направления движения лые в сечении углубления. ленты, причем обе зубчатые рейки обраще20. Устройство поп.18, о т л и ч а ю щ е ны одна к другой и установлены с возможе с я тем, что патрубки расположены в реностью зацепления с шестерней. зервуаре наклонно. 21. Устройство по п.19, о т л и ч а ю щ е 17. Устройство п о п . 1 , о т л и ч а ю щ е е е с я тем, что углубления выполнены под с я тем, что днище резервуара для травитеуглом к середине днища резервуара для траля выполнено с наклонами от боковых стевителя. нок к середине. 22. Устройство по пп.19 и 21, о т л ич а18. Устройство п о п . 1 , о т л и ч а ю щ е е - 10 ю щ е е с я тем, что один край углубления с я тем, что резервуар для травителя выполвыполнен скошенным. нен с патрубками на боковых стенках, расположенными на расстоянии друг от друга 23.Устройство п о п . і . о т л и ч а ю щ е е вдоль резервуара для подвода травильной с я тем, что оно снабжено камерами с регужидкости. 15 лируемыми шиберами, расположенными на боковых стенках. 19. Устройство по п. 17, от л и ч а ю щее с я тем, что в днище резервуара на про пЯ 1690547 \\\ i, HJ ////////////////777$ 1690547 17 16 23 О 18 О 17 —16 17 18 22 шт Ш б Фиг 8 2U 25 ШШШШ 26 1690547 Фиг /О 28 27 27 1690547 28 "ТУ/У//////////////////////Л > /? К •/0 LI Редактор Н.Бопкова Составитель И.Саакова Тнхр^д М.Моргентал Корректор М.Максимишинец Заказ 3829 Тираж Подписное ВНИИПИ Государственною комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издчтр'іь( кий комбинат "Патент", г. Ужгород, ул.Гагарина, 101
