Пристрій для визначення відстані між сидіннями в автобусах загального користування

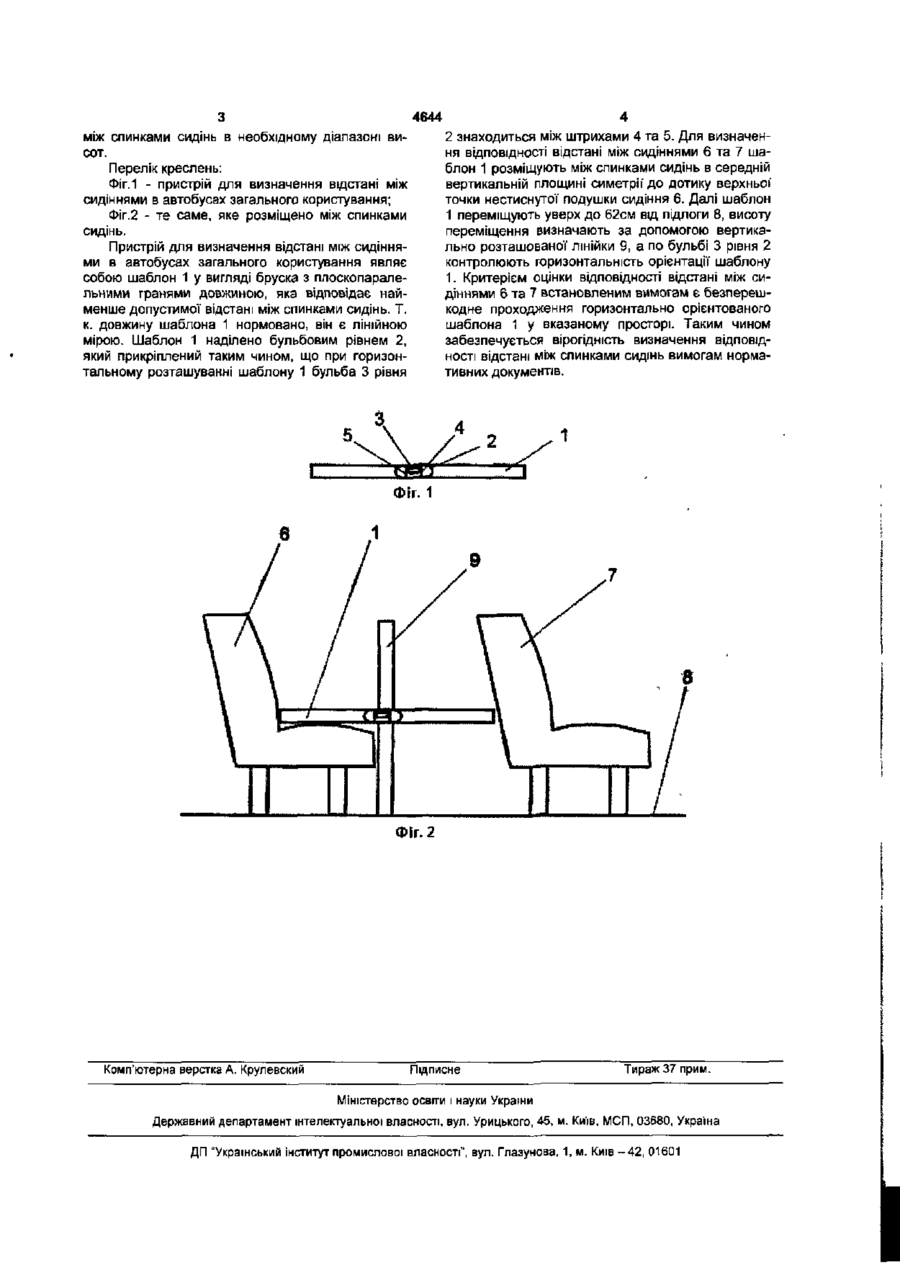

Пристрій для визначення відстані між сидіннями в автобусах загального користування, що містить лінійну міру, яку розміщують між спинками сидінь, який відрізняється тим, що лінійну міру оснащено рівнем, який дозволяє контролювати горизонтальність її орієнтації. Корисна модель відноситься до машинобудування, зокрема, до засобів випробувань транспортних засобів. Аналогом заявленої корисної моделі є лінійна міра (звичайно використовується рулетка), яку для вимірювань відстані розміщують між спинками сидінь, що встановлені в автобусах загального користування и розташовані в одному напрямку. Термін «міра» слід розуміти як пристрій для відтворювання фізичної величини визначеного розміру, тобто «лінійна міра» це пристрій для відтворювання довжини. Вимоги до відстані між спинками сидінь вказано в наступних пунктах діючих стандартів: ГОСТ 28345-89 «Единообразные предписания, касающиеся конструкции маломестных транспортных средств общего пользования» (п. 5.6.7.4), ДСТУ UN/ЕСЕ R 52-01:2002 «Единообразные предписания, касающиеся конструкции маломестных транспортных средств общего пользования» (5.7.8 4), ГСТУ 60.2-00017584-011-2001 «Засобі транспортні дорожні. Технічні вимоги до безпечності конструкції автобусів загального призначення, які знаходяться в експлуатації» (п. 4.8.8.4.1), ГОСТ 27815-88 «Автобусы. Общие требования к безопасности конструкции» (п. 5.6.8.2), ДСТУ UN/ЕСЕ R 36-03:2002 «Единообразные предписания, касающиеся официального утверждения пассажирских транспортных средств большой вместимости в отношении общей конструкции» (п. 5.7.8.4). При визначенні ВІДПОВІДНОСТІ відстані між сидіннями в автобусах загального користування необхідно переконатися, що розміри цей відстані не менше: 65см для автобусів по ГОСТ 28345-89, ДСТУ UN/ЕСЕ R 52-01:2002 и ГСТУ 60.2-00017584-011-2001, а також класу 1 по ДСТУ UN/ЕСЕ R 36-03:2002 и ГОСТ 27815-88; 68см для автобусів класу II и III по ДСТУ UN/ECE R 36-03:2002 и класу II по ГОСТ 27815-88; 75см для автобусів класу III по ГОСТ 27815-88. Вказані відстані повинно бути визначено в середньої вертикальної площині симетрії кожного сидіння по горизонталі в діапазоні висот від верхньої точки нестиснутої подушки сидіння до 62см від підлоги. З ознаками корисної моделі співпадає те, що аналог є лінійною мірою, яку для вимірювання відстані розміщують між спинками сидінь. Недоліком аналогу є те, що еін не містить в себе пристрою, що дозволяє визначити горизонтальність його розташування. З урахуванням того, що горизонтальність повинна зберігатися в необхідному діапазоні висот, це приводить до недостатньої точності вимірювання відстані і, в кінцевому підсумку, невірогідності визначення відповідності автобусів вимогам нормативних документів. Корисна модель направлена на вирішення задачі підвищення вірогідності визначення відповідності відстані між спинками сидінь Для цього необхідно удосконалити пристрій для визначення цієї відстані шляхом доповнення його пристроєм для визначення горизонтальності розташування лінійної* міри. Корисна модель являє собою пристрій для визначення відстані між сидіннями в автобусах загального користування. Він є ЛІНІЙНОЮ мірою, яку обладнано рівнем. Для досягнення технічного результату корисну модель відрізняє від аналога наявність рівня. Технічнім результатом корисної моделі є підвищення вірогідності визначення ВІДПОВІДНОСТІ відстані між спинками сидінь. Наявність рівня дозволяє контролювати горизонтальність розташування лінійної міри при її розміщенні в просторі (72) Ананьев Борис Юрійович (73) Ананьев Борис Юрійович (О 4644 2 знаходиться між штрихами 4 та 5. Для визначення відповідності відстані між сидіннями 6 та 7 шаблон 1 розміщують між спинками сидінь в середній вертикальній площині симетрії'до дотику верхньої" точки нестиснутої подушки сидіння 6. Далі шаблон 1 переміщують уверх до 62см від підлоги 8, висоту переміщення визначають за допомогою вертикально розташованої лінійки 9, а по бульбі 3 рівня 2 контролюють горизонтальність орієнтації шаблону 1. Критерієм оцінки відповідності відстані між сидіннями 6 та 7 встановленим вимогам є безперешкодне проходження горизонтально орієнтованого шаблона 1 у вказаному просторі. Таким чином забезпечується вірогідність визначення ВІДПОВІДНОСТІ відстані між спинками сидінь вимогам нормативних документів. між спинками сидінь в необхідному діапазоні висот. Перелік креслень: Фіг.1 - пристрій для визначення відстані між сидіннями в автобусах загального користування; Фіг.2 - те саме, яке розміщено між спинками сидінь. Пристрій для визначення відстані між сидіннями в автобусах загального користування являє собою шаблон 1 у вигляді бруска з плоскопаралельними гранями довжиною, яка відповідає найменше допустимої відстані між спинками сидінь. Т. к. довжину шаблона 1 нормовано, він є лінійною мірою. Шаблон 1 наділено бульбовим рівнем 2, який прикріплений таким чином, що при горизонтальному розташуванні шаблону 1 бульба 3 рівня Фіг 1 Фіг. 2 Комп'ютерна верстка А. Крулевский Підписне Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03S80, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
