Пристрій для випробовування виробів на знос
Номер патенту: 46437
Опубліковано: 25.12.2009
Автори: Алімов Валерій Іванович, Максаков Анатолій Іванович, Олейнікова Оксана Вікторівна
Формула / Реферат
Пристрій для випробовування виробів на знос, що має основу, встановлені на ній привід, обладнаний лічильником циклів, з'єднаний з ним кривошип, тяги, двоплечий важіль з можливістю кріплення до його кінців зразків, що випробовуються, установлених у вузлі тертя, який відрізняється тим, що вузол тертя обладнаний вертикальними стійками з можливістю регулювання їх положення на основі, а одне з плечей важеля встановлене з можливістю регулювання точки кріплення кінця зразка по висоті.
Текст

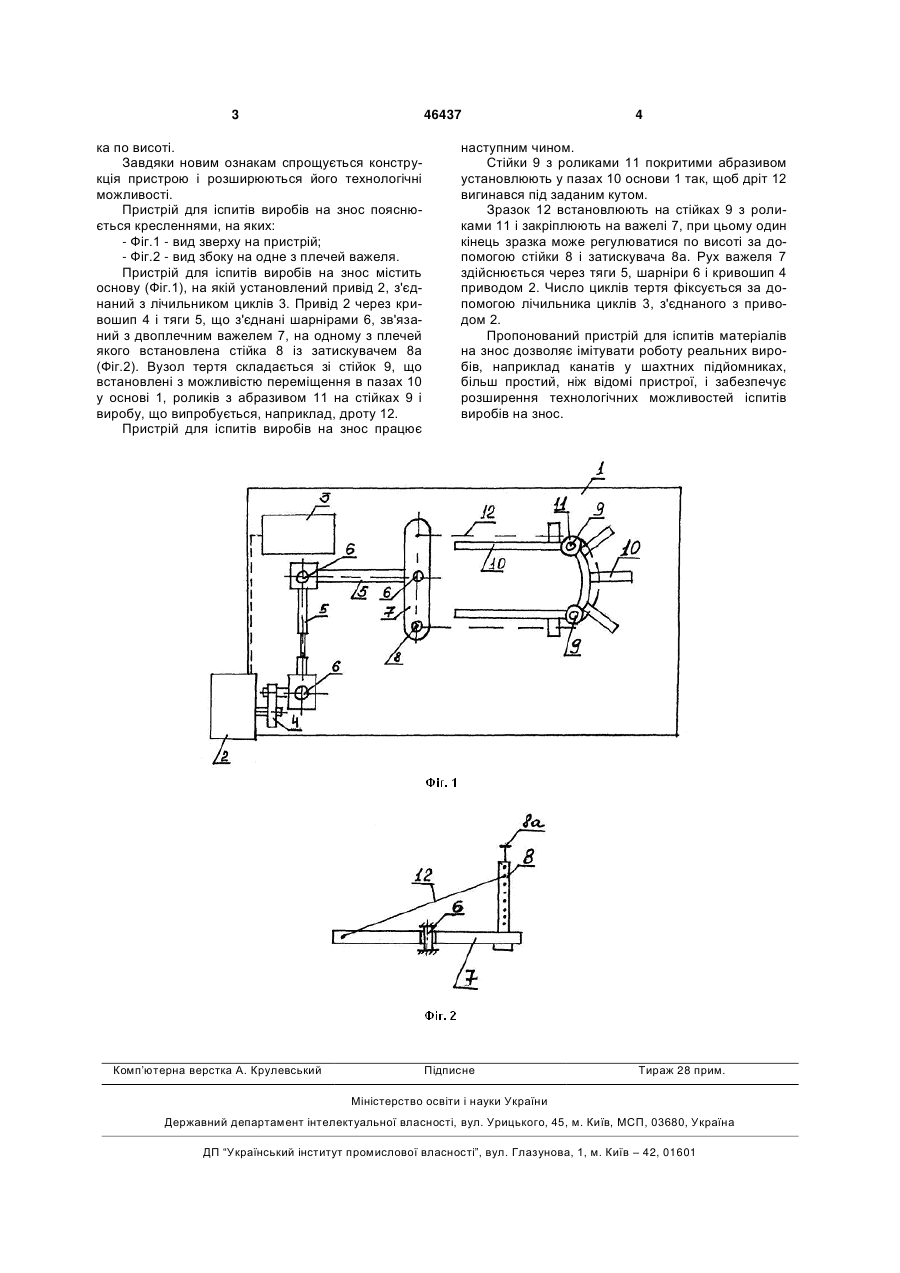

Пристрій для випробовування виробів на знос, 3 46437 ка по висоті. Завдяки новим ознакам спрощується конструкція пристрою і розширюються його технологічні можливості. Пристрій для іспитів виробів на знос пояснюється кресленнями, на яких: - Фіг.1 - вид зверху на пристрій; - Фіг.2 - вид збоку на одне з плечей важеля. Пристрій для іспитів виробів на знос містить основу (Фіг.1), на якій установлений привід 2, з'єднаний з лічильником циклів 3. Привід 2 через кривошип 4 і тяги 5, що з'єднані шарнірами 6, зв'язаний з двоплечним важелем 7, на одному з плечей якого встановлена стійка 8 із затискувачем 8а (Фіг.2). Вузол тертя складається зі стійок 9, що встановлені з можливістю переміщення в пазах 10 у основі 1, роликів з абразивом 11 на стійках 9 і виробу, що випробується, наприклад, дроту 12. Пристрій для іспитів виробів на знос працює Комп’ютерна верстка А. Крулевський 4 наступним чином. Стійки 9 з роликами 11 покритими абразивом установлюють у пазах 10 основи 1 так, щоб дріт 12 вигинався під заданим кутом. Зразок 12 встановлюють на стійках 9 з роликами 11 і закріплюють на важелі 7, при цьому один кінець зразка може регулюватися по висоті за допомогою стійки 8 і затискувача 8а. Рух важеля 7 здійснюється через тяги 5, шарніри 6 і кривошип 4 приводом 2. Число циклів тертя фіксується за допомогою лічильника циклів 3, з'єднаного з приводом 2. Пропонований пристрій для іспитів матеріалів на знос дозволяє імітувати роботу реальних виробів, наприклад канатів у шахтних підйомниках, більш простий, ніж відомі пристрої, і забезпечує розширення технологічних можливостей іспитів виробів на знос. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for testing articles on wear
Автори англійськоюAlimov Valerii Ivanovych, Oleinikova Oksana Viktorivna, Maksakov Anatolii Ivanovych
Назва патенту російськоюУстройство для испытания изделий на износ
Автори російськоюАлимов Валерий Иванович, Олейникова Оксана Викторовна, Максаков Анатолий Иванович
МПК / Мітки
МПК: G01N 3/56
Мітки: знос, випробовування, пристрій, виробів
