Пристрій для випробувань на корозійно-абразивний знос

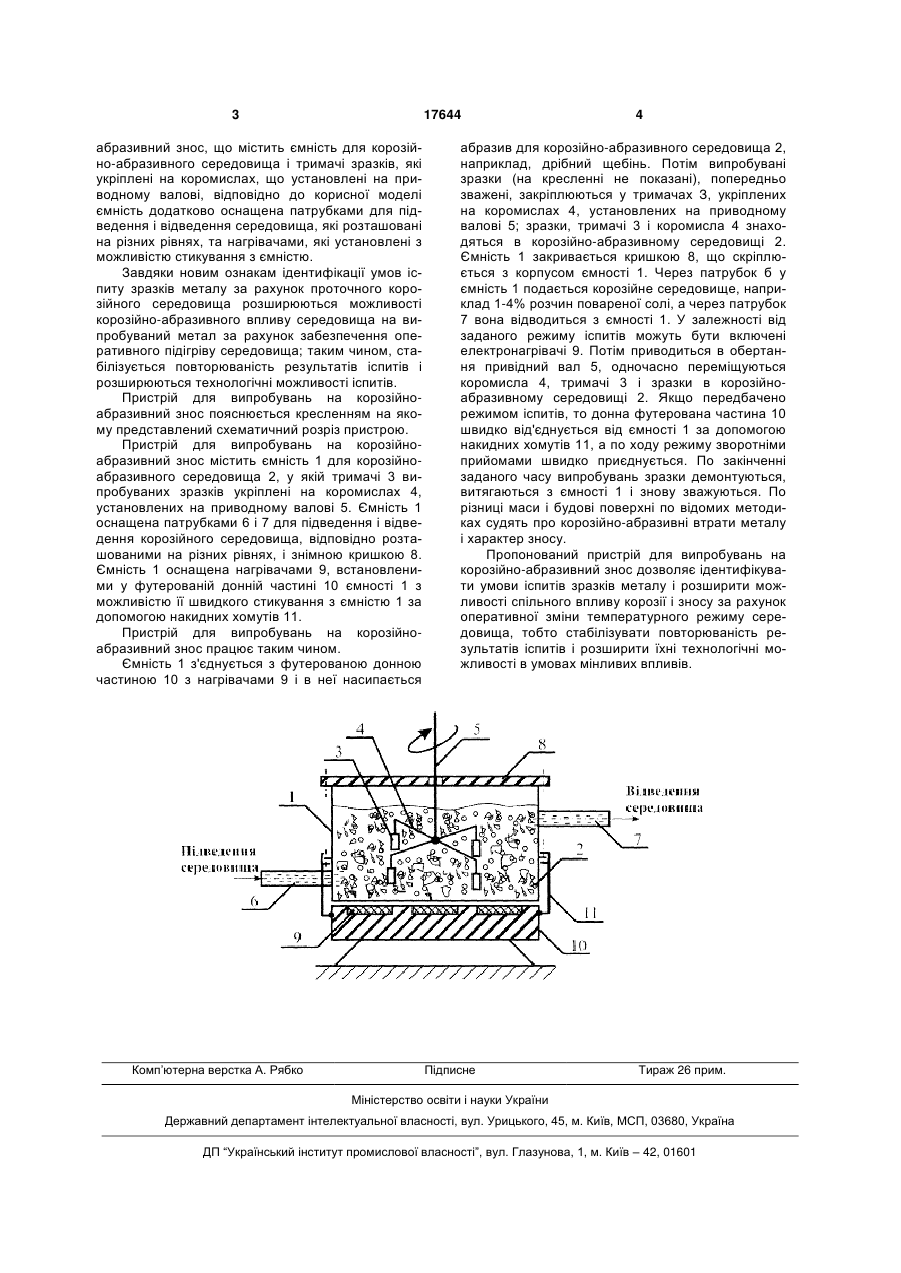

Пристрій для випробувань на корозійноабразивний знос, що містить ємність для корозійно-абразивного середовища і тримачі зразків, які укріплені на коромислах, що установлені на привідному валу, який відрізняється тим, що ємність додатково оснащена патрубками для підведення і відведення середовища, які розташовані на різних рівнях, та нагрівачами, які установлені з можливістю стикування з ємністю. (19) (21) u200602208 (22) 28.02.2006 (24) 16.10.2006 (46) 16.10.2006, Бюл. № 10, 2006 р. (72) Алімов Валерій Іванович, Штихно Алла Петрівна, Афанасьєва Марія Вікторівна (73) ДОНЕЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 17644 абразивний знос, що містить ємність для корозійно-абразивного середовища і тримачі зразків, які укріплені на коромислах, що установлені на приводному валові, відповідно до корисної моделі ємність додатково оснащена патрубками для підведення і відведення середовища, які розташовані на різних рівнях, та нагрівачами, які установлені з можливістю стикування з ємністю. Завдяки новим ознакам ідентифікації умов іспиту зразків металу за рахунок проточного корозійного середовища розширюються можливості корозійно-абразивного впливу середовища на випробуваний метал за рахунок забезпечення оперативного підігріву середовища; таким чином, стабілізується повторюваність результатів іспитів і розширюються технологічні можливості іспитів. Пристрій для випробувань на корозійноабразивний знос пояснюється кресленням на якому представлений схематичний розріз пристрою. Пристрій для випробувань на корозійноабразивний знос містить ємність 1 для корозійноабразивного середовища 2, у якій тримачі 3 випробуваних зразків укріплені на коромислах 4, установлених на приводному валові 5. Ємність 1 оснащена патрубками 6 і 7 для підведення і відведення корозійного середовища, відповідно розташованими на різних рівнях, і знімною кришкою 8. Ємність 1 оснащена нагрівачами 9, встановленими у футерованій донній частині 10 ємності 1 з можливістю її швидкого стикування з ємністю 1 за допомогою накидних хомутів 11. Пристрій для випробувань на корозійноабразивний знос працює таким чином. Ємність 1 з'єднується з футерованою донною частиною 10 з нагрівачами 9 і в неї насипається Комп’ютерна верстка А. Рябко 4 абразив для корозійно-абразивного середовища 2, наприклад, дрібний щебінь. Потім випробувані зразки (на кресленні не показані), попередньо зважені, закріплюються у тримачах З, укріплених на коромислах 4, установлених на приводному валові 5; зразки, тримачі 3 і коромисла 4 знаходяться в корозійно-абразивному середовищі 2. Ємність 1 закривається кришкою 8, що скріплюється з корпусом ємності 1. Через патрубок б у ємність 1 подається корозійне середовище, наприклад 1-4% розчин повареної солі, а через патрубок 7 вона відводиться з ємності 1. У залежності від заданого режиму іспитів можуть бути включені електронагрівачі 9. Потім приводиться в обертання привідний вал 5, одночасно переміщуються коромисла 4, тримачі 3 і зразки в корозійноабразивному середовищі 2. Якщо передбачено режимом іспитів, то донна футерована частина 10 швидко від'єднується від ємності 1 за допомогою накидних хомутів 11, а по ходу режиму зворотніми прийомами швидко приєднується. По закінченні заданого часу випробувань зразки демонтуються, витягаються з ємності 1 і знову зважуються. По різниці маси і будові поверхні по відомих методиках судять про корозійно-абразивні втрати металу і характер зносу. Пропонований пристрій для випробувань на корозійно-абразивний знос дозволяє ідентифікувати умови іспитів зразків металу і розширити можливості спільного впливу корозії і зносу за рахунок оперативної зміни температурного режиму середовища, тобто стабілізувати повторюваність результатів іспитів і розширити їхні технологічні можливості в умовах мінливих впливів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
