Зразок для випробувань матеріалів на тертя та знос

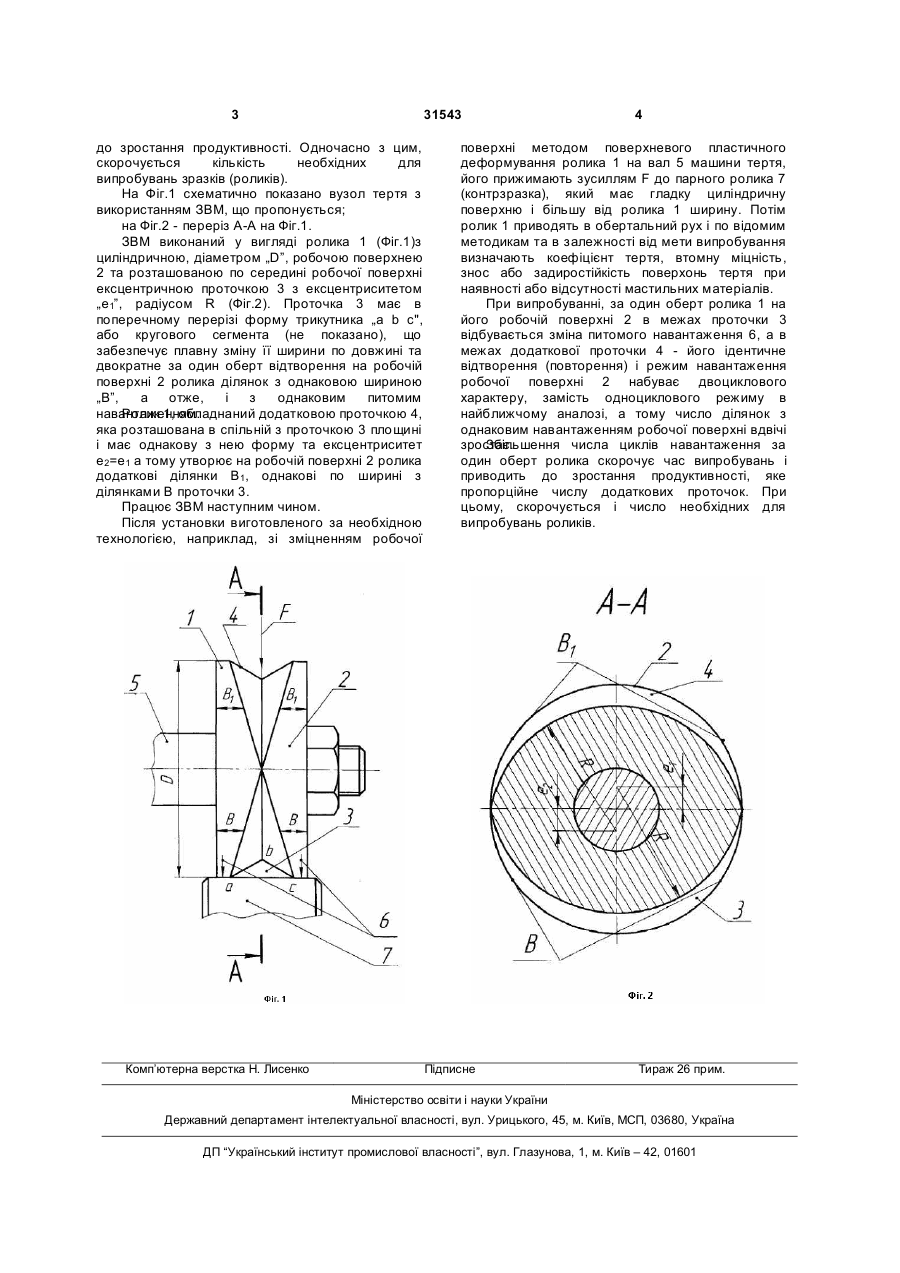

Зразок для випробування матеріалів на тертя та знос, виконаний у вигляді ролика з циліндричною робочою поверхнею і розташованою на ній ексцентричною проточкою, яка в поперечному перерізі має форму трикутника або кругового сегмента, який відрізняється тим, що ролик обладнаний щонайменше однією додатковою проточкою, при цьому проточки розташовані в спільній площині і мають однакові форму та ексцентриситет. (19) (21) u200714338 (22) 19.12.2007 (24) 10.04.2008 (46) 10.04.2008, Бюл.№ 7, 2008 рік (72) ТРИВАЙЛО МИХАЙЛО СЕМЕНОВИЧ, UA, РОЩИНА ІВАННА АНАТОЛІЇВНА, UA, ТІТОВ АНДРІЙ ВЯЧЕСЛАВОВИЧ, UA (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", UA 3 31543 до зростання продуктивності. Одночасно з цим, скорочується кількість необхідних для випробувань зразків (роликів). На Фіг.1 схематично показано вузол тертя з використанням ЗВМ, що пропонується; на Фіг.2 - переріз А-А на Фіг.1. ЗВМ виконаний у вигляді ролика 1 (Фіг.1)з циліндричною, діаметром „D”, робочою поверхнею 2 та розташованою по середині робочої поверхні ексцентричною проточкою 3 з ексцентриситетом „е1”, радіусом R (Фіг.2). Проточка 3 має в поперечному перерізі форму трикутника „a b с", або кругового сегмента (не показано), що забезпечує плавну зміну її ширини по довжині та двократне за один оберт відтворення на робочій поверхні 2 ролика ділянок з однаковою шириною „В”, а отже, і з однаковим питомим навантаженням. Ролик 1, обладнаний додатковою проточкою 4, яка розташована в спільній з проточкою 3 площині і має однакову з нею форму та ексцентриситет е2= е1 а тому утворює на робочій поверхні 2 ролика додаткові ділянки В1, однакові по ширині з ділянками В проточки 3. Працює ЗВМ наступним чином. Після установки виготовленого за необхідною технологією, наприклад, зі зміцненням робочої Комп’ютерна верстка Н. Лисенко 4 поверхні методом поверхневого пластичного деформування ролика 1 на вал 5 машини тертя, його прижимають зусиллям F до парного ролика 7 (контрзразка), який має гладку циліндричну поверхню і більшу від ролика 1 ширину. Потім ролик 1 приводять в обертальний рух і по відомим методикам та в залежності від мети випробування визначають коефіцієнт тертя, втомну міцність, знос або задиростійкість поверхонь тертя при наявності або відсутності мастильних матеріалів. При випробуванні, за один оберт ролика 1 на його робочій поверхні 2 в межах проточки 3 відбувається зміна питомого навантаження 6, а в межах додаткової проточки 4 - його ідентичне відтворення (повторення) і режим навантаження робочої поверхні 2 набуває двоциклового характеру, замість одноциклового режиму в найближчому аналозі, а тому число ділянок з однаковим навантаженням робочої поверхні вдвічі зростає. Збільшення числа циклів навантаження за один оберт ролика скорочує час випробувань і приводить до зростання продуктивності, яке пропорційне числу додаткових проточок. При цьому, скорочується і число необхідних для випробувань роликів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
