Швидкороз’ємне з’єднання з фланцевим замком

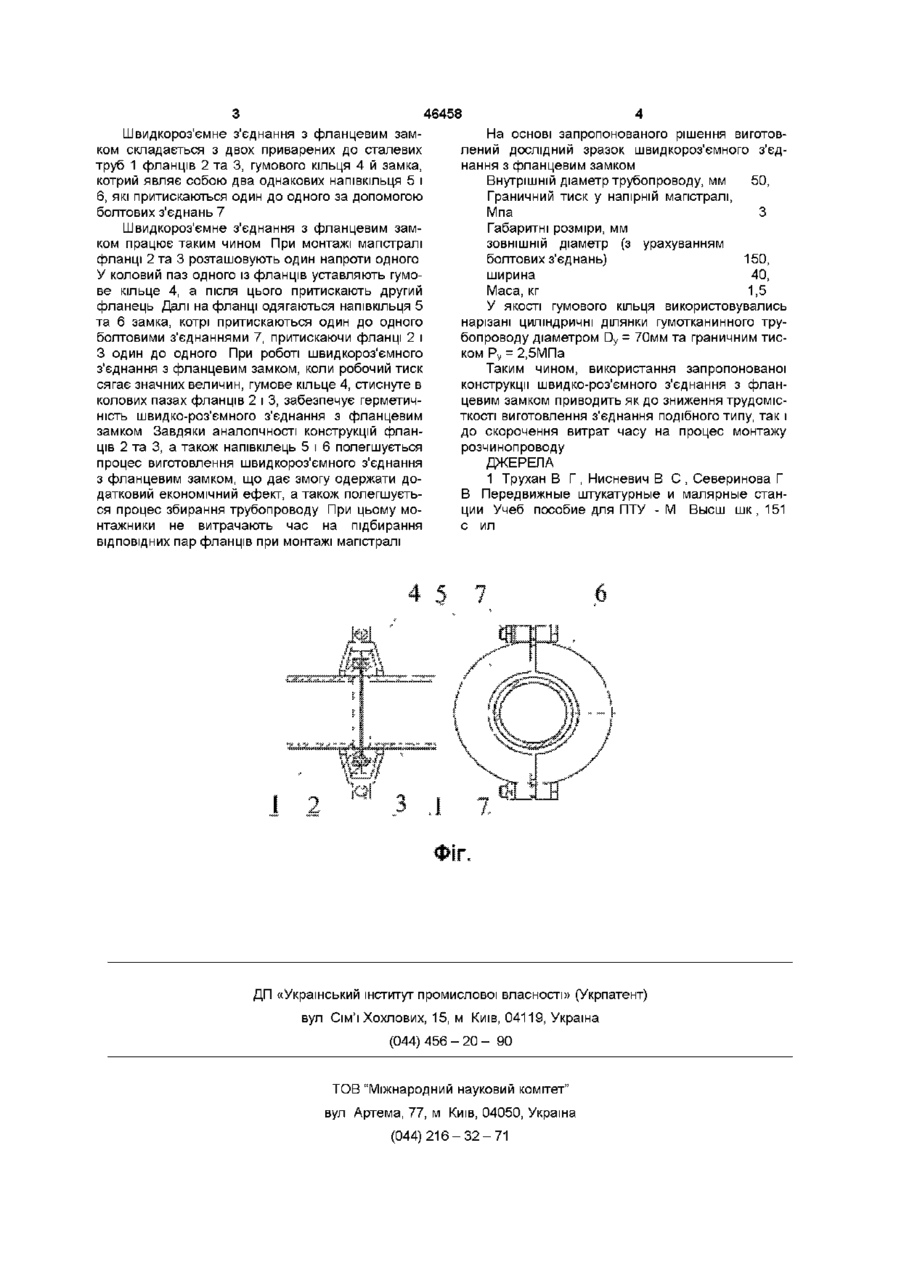

Швидкороз'ємне з'єднання з фланцевим замком, що містить два приварених до сталевих труб фланці, болтові з'єднання та замок, що складається з двох напівкілець, яке відрізняється тим, що фланці мають колові пази, в які входить ущільнювальне гумове кільце і виконані аналогічними за конструкцією, а замок являє собою два напівкільця з глибоким пазом на внутрішній поверхні, які також виконані аналогічними за конструкцією Винахід належить до пристроїв для стикування розчинопроводів та гумотканинних рукавів, які входять до складу розчинопроводу при подачі розчинів до місця нанесення механізованим способом, і може бути використаний у будівництві Відомий аналог - швидкороз'ємне з'єднання рукавів та трубопроводів однакових діаметрів [1], яке містить дві циліндричні втулки, одна з яких зовнішня - має болт та стяжну гайку, котрі шарніром закріплені на ній, а друга оснащена замком, який має паз З'єднання відбувається за рахунок заведення кріпильного болта в паз замка При ВІДНОСНІЙ простоті конструкції такого з'єднання воно має деякі недоліки, а саме циліндричні втулки відрізняються одна від одної за конструктивним виконанням, оскільки на одній із них є виточка, а на ІНШІЙ - коловий паз, у який входить ця виточка Це ускладнює процес виготовлення швидкороз'ємного з'єднання, а також погіршує умови складання та розбирання магістралі в цілому, бо при цьому необхідно підбирати ВІДПОВІДНІ циліндричні втулки, оскільки вони з'єднуються тільки попарно, а не у будь-якому порядку До того ж конструктивні особливості швидкороз'ємного з'єднання призводять до того, що внутрішні поверхні циліндричних втулок відносно складно очищуються від продуктів корозії, яка уражає його металеві поверхні в процесі роботи фланці і стягується з другого боку відкидним болтом Таке з'єднання дає можливість досить швидко проводити складання та розбирання ланок трубопроводу, але воно має суттєвий недолік фланці відрізняються один від одного за конструктивним виконанням Це ускладнює процес виготовлення з'єднання і погіршує умови складання й розбирання магістралі в цілому, оскільки монтажники вимушені підбирати ВІДПОВІДНІ фланці, бо вони з'єднуються тільки попарно, а не у будь-якому порядку Напівкільця замка також мають деякі конструктивні ВІДМІННОСТІ, що ускладнює процес виготовлення втулки з фланцевим замком В основу винаходу покладена задача розроблення нескладного у виготовленні, ефективного та надійного в роботі швидкороз'ємного з'єднання з фланцевим замком, фланці та напівкільця замка якого не відрізняються один від одного за конструктивним виконанням, що спрощує процес складання й розбирання трубопроводу і знижує трудомісткість виготовлення швидко-роз'ємного з'єднання з фланцевим замком Розв'язання задачі полягає в тому, що швидкороз'ємне з'єднання з фланцевим замком містить два приварених до сталевих труб фланці, які мають колові пази, в котрі входить ущільнювальне гумове кільце, та замок, що складається з двох однакових напівкілець, на внутрішній поверхні яких виточений глибокий паз, котрий при закритті замка щільно охоплює і притискає один до одного обидва фланці по всьому колу Відомий також прототип - втулка з фланцевим замком [1], що являє собою два фланці, котрі притискаються один до одного за допомогою замка, який складається з двох напівкілець, з'єднаних між собою з одного боку шпилькою Замок охоплює На фіг представлене швидкороз'ємне з'єднання з фланцевим замком 00 ю (О 46458 Швидкороз'ємне з'єднання з фланцевим замком складається з двох приварених до сталевих труб 1 фланців 2 та 3, гумового кільця 4 й замка, котрий являє собою два однакових напівкільця 5 і 6, які притискаються один до одного за допомогою болтових з'єднань 7 Швидкороз'ємне з'єднання з фланцевим замком працює таким чином При монтажі магістралі фланці 2 та 3 розташовують один напроти одного У коловий паз одного із фланців уставляють гумове кільце 4, а після цього притискають другий фланець Далі на фланці одягаються напівкільця 5 та 6 замка, котрі притискаються один до одного болтовими з'єднаннями 7, притискаючи фланці 2 і З один до одного При роботі швидкороз'ємного з'єднання з фланцевим замком, коли робочий тиск сягає значних величин, гумове кільце 4, стиснуте в колових пазах фланців 2 і 3, забезпечує герметичність швидко-роз'ємного з'єднання з фланцевим замком Завдяки аналогічності конструкцій фланців 2 та 3, а також напівкілець 5 і 6 полегшується процес виготовлення швидкороз'ємного з'єднання з фланцевим замком, що дає змогу одержати додатковий економічний ефект, а також полегшується процес збирання трубопроводу При цьому монтажники не витрачають час на підбирання ВІДПОВІДНИХ пар фланців при монтажі магістралі На основі запропонованого рішення виготовлений дослідний зразок швидкороз'ємного з'єднання з фланцевим замком Внутрішній діаметр трубопроводу, мм 50, Граничний тиск у напірній магістралі, Мпа З Габаритні розміри, мм ЗОВНІШНІЙ діаметр (з урахуванням болтових з'єднань) 150, ширина 40, Маса, кг 1,5 У якості гумового кільця використовувались нарізані циліндричні ділянки гумотканинного трубопроводу діаметром Dy = 70мм та граничним тиском Ру = 2,5МПа Таким чином, використання запропонованої конструкції швидко-роз'ємного з'єднання з фланцевим замком приводить як до зниження трудомісткості виготовлення з'єднання подібного типу, так і до скорочення витрат часу на процес монтажу розчинопроводу ДЖЕРЕЛА 1 Трухан В Г , Нисневич В С , Северинова Г В Передвижные штукатурные и малярные станции Учеб пособие для ПТУ - М Высш шк, 151 с ил ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
