Поплавець для рівнемірів

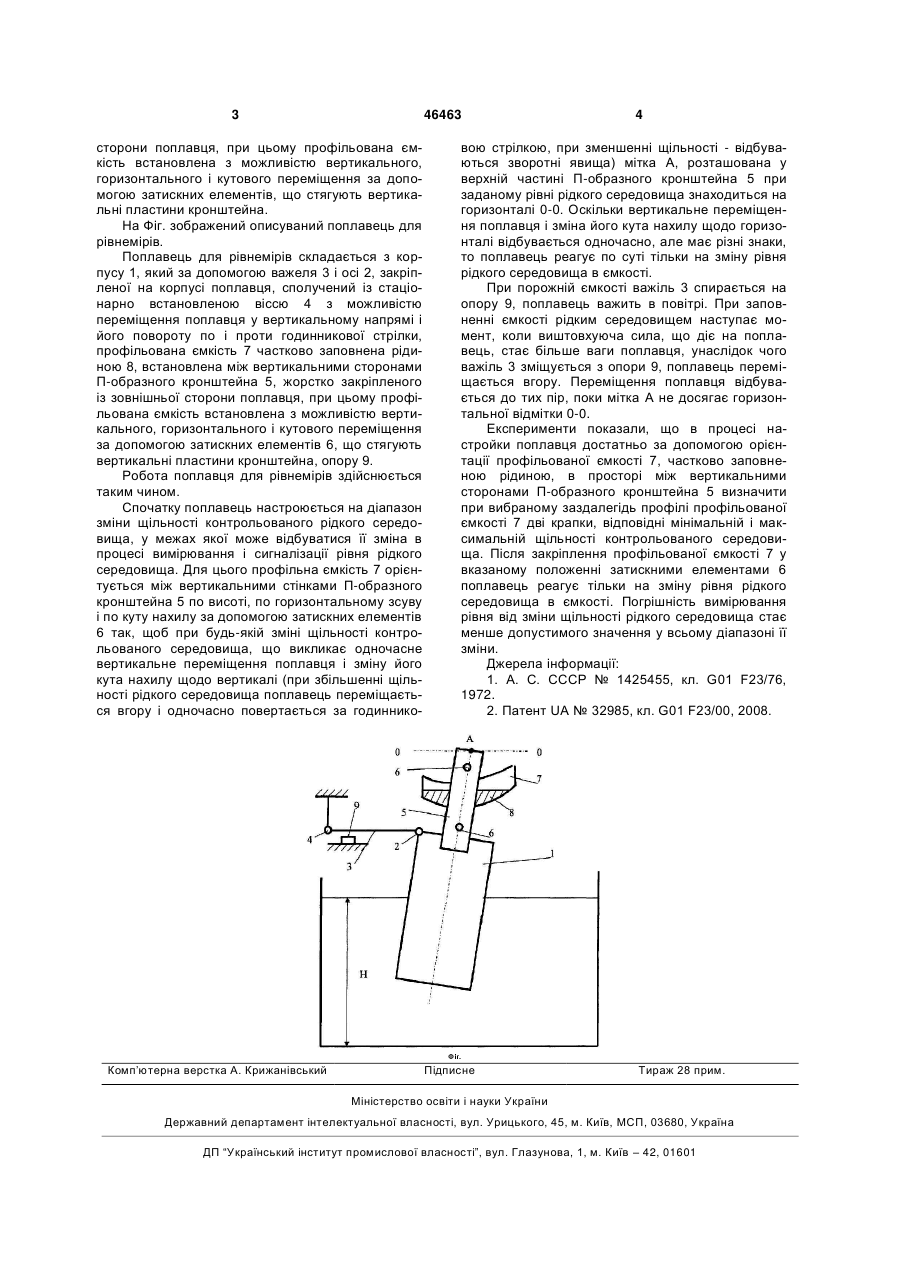

Поплавець для рівнемірів, виконаний у вигляді порожнього циліндрового тіла, усередині якого розташована профільована ємкість, частково заповнена рідиною, і пристрій для кріплення профі 3 46463 сторони поплавця, при цьому профільована ємкість встановлена з можливістю вертикального, горизонтального і кутового переміщення за допомогою затискних елементів, що стягують вертикальні пластини кронштейна. На Фіг. зображений описуваний поплавець для рівнемірів. Поплавець для рівнемірів складається з корпусу 1, який за допомогою важеля 3 і осі 2, закріпленої на корпусі поплавця, сполучений із стаціонарно встановленою віссю 4 з можливістю переміщення поплавця у вертикальному напрямі і його повороту по і проти годинникової стрілки, профільована ємкість 7 частково заповнена рідиною 8, встановлена між вертикальними сторонами П-образного кронштейна 5, жорстко закріпленого із зовнішньої сторони поплавця, при цьому профільована ємкість встановлена з можливістю вертикального, горизонтального і кутового переміщення за допомогою затискних елементів 6, що стягують вертикальні пластини кронштейна, опору 9. Робота поплавця для рівнемірів здійснюється таким чином. Спочатку поплавець настроюється на діапазон зміни щільності контрольованого рідкого середовища, у межах якої може відбуватися її зміна в процесі вимірювання і сигналізації рівня рідкого середовища. Для цього профільна ємкість 7 орієнтується між вертикальними стінками П-образного кронштейна 5 по висоті, по горизонтальному зсуву і по куту нахилу за допомогою затискних елементів 6 так, щоб при будь-якій зміні щільності контрольованого середовища, що викликає одночасне вертикальне переміщення поплавця і зміну його кута нахилу щодо вертикалі (при збільшенні щільності рідкого середовища поплавець переміщається вгору і одночасно повертається за годиннико Комп’ютерна верстка А. Крижанівський 4 вою стрілкою, при зменшенні щільності - відбуваються зворотні явища) мітка А, розташована у верхній частині П-образного кронштейна 5 при заданому рівні рідкого середовища знаходиться на горизонталі 0-0. Оскільки вертикальне переміщення поплавця і зміна його кута нахилу щодо горизонталі відбувається одночасно, але має різні знаки, то поплавець реагує по суті тільки на зміну рівня рідкого середовища в ємкості. При порожній ємкості важіль 3 спирається на опору 9, поплавець важить в повітрі. При заповненні ємкості рідким середовищем наступає момент, коли виштовхуюча сила, що діє на поплавець, стає більше ваги поплавця, унаслідок чого важіль 3 зміщується з опори 9, поплавець переміщається вгору. Переміщення поплавця відбувається до тих пір, поки мітка А не досягає горизонтальної відмітки 0-0. Експерименти показали, що в процесі настройки поплавця достатньо за допомогою орієнтації профільованої ємкості 7, частково заповненою рідиною, в просторі між вертикальними сторонами П-образного кронштейна 5 визначити при вибраному заздалегідь профілі профільованої ємкості 7 дві крапки, відповідні мінімальній і максимальній щільності контрольованого середовища. Після закріплення профільованої ємкості 7 у вказаному положенні затискними елементами 6 поплавець реагує тільки на зміну рівня рідкого середовища в ємкості. Погрішність вимірювання рівня від зміни щільності рідкого середовища стає менше допустимого значення у всьому діапазоні її зміни. Джерела інформації: 1. А. С. СССР № 1425455, кл. G01 F23/76, 1972. 2. Патент UA № 32985, кл. G01 F23/00, 2008. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
