Клапан запобіжний

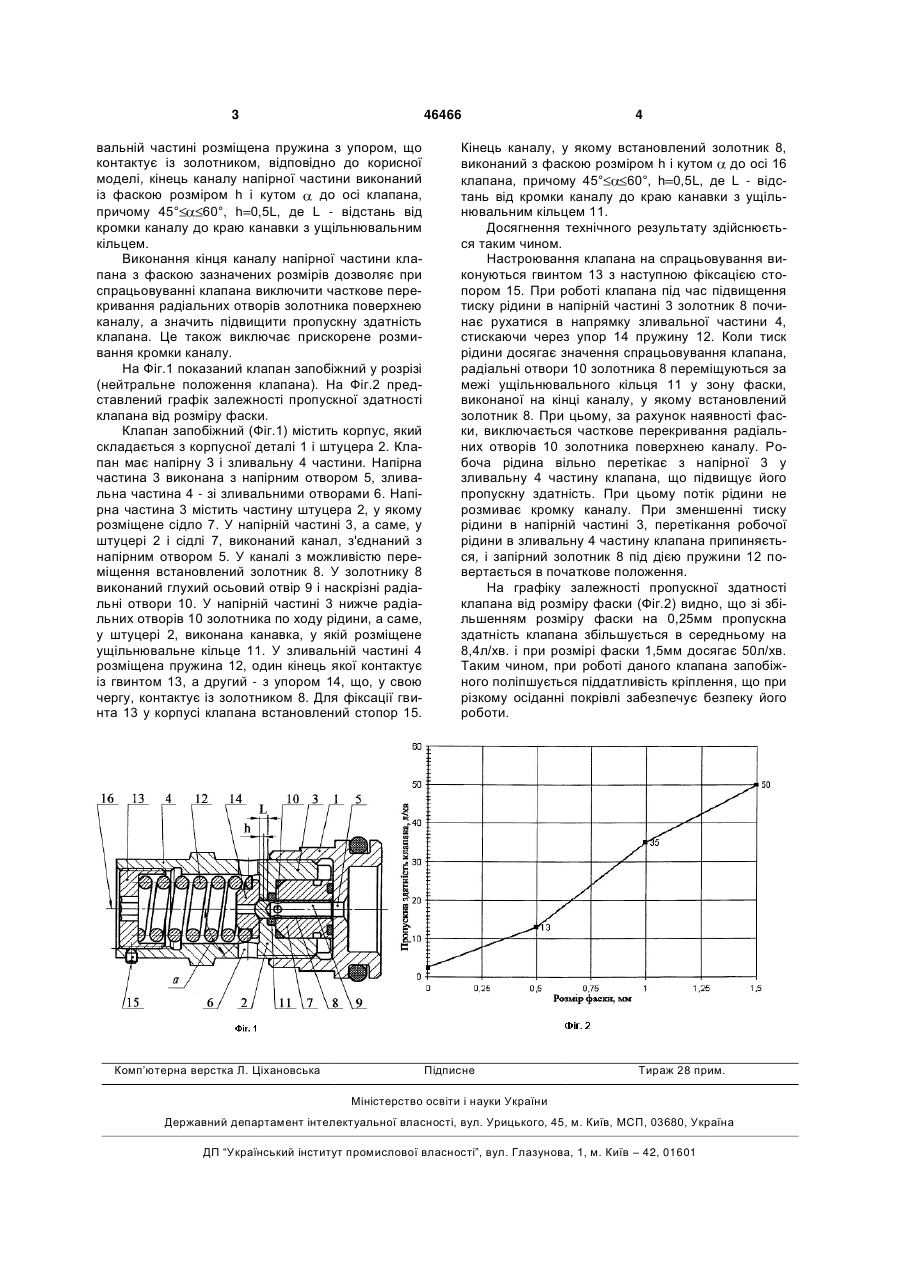

Клапан запобіжний, який містить корпус і має напірну й зливальну частини, виконані відповідно з 3 46466 вальній частині розміщена пружина з упором, що контактує із золотником, відповідно до корисної моделі, кінець каналу напірної частини виконаний із фаскою розміром h і кутом до осі клапана, причому 45° 60°, h 0,5L, де L - відстань від кромки каналу до краю канавки з ущільнювальним кільцем. Виконання кінця каналу напірної частини клапана з фаскою зазначених розмірів дозволяє при спрацьовуванні клапана виключити часткове перекривання радіальних отворів золотника поверхнею каналу, а значить підвищити пропускну здатність клапана. Це також виключає прискорене розмивання кромки каналу. На Фіг.1 показаний клапан запобіжний у розрізі (нейтральне положення клапана). На Фіг.2 представлений графік залежності пропускної здатності клапана від розміру фаски. Клапан запобіжний (Фіг.1) містить корпус, який складається з корпусної деталі 1 і штуцера 2. Клапан має напірну 3 і зливальну 4 частини. Напірна частина 3 виконана з напірним отвором 5, зливальна частина 4 - зі зливальними отворами 6. Напірна частина 3 містить частину штуцера 2, у якому розміщене сідло 7. У напірній частині 3, а саме, у штуцері 2 і сідлі 7, виконаний канал, з'єднаний з напірним отвором 5. У каналі з можливістю переміщення встановлений золотник 8. У золотнику 8 виконаний глухий осьовий отвір 9 і наскрізні радіальні отвори 10. У напірній частині 3 нижче радіальних отворів 10 золотника по ходу рідини, а саме, у штуцері 2, виконана канавка, у якій розміщене ущільнювальне кільце 11. У зливальній частині 4 розміщена пружина 12, один кінець якої контактує із гвинтом 13, а другий - з упором 14, що, у свою чергу, контактує із золотником 8. Для фіксації гвинта 13 у корпусі клапана встановлений стопор 15. Комп’ютерна верстка Л. Ціхановська 4 Кінець каналу, у якому встановлений золотник 8, виконаний з фаскою розміром h і кутом до осі 16 клапана, причому 45° 60°, h 0,5L, де L - відстань від кромки каналу до краю канавки з ущільнювальним кільцем 11. Досягнення технічного результату здійснюється таким чином. Настроювання клапана на спрацьовування виконуються гвинтом 13 з наступною фіксацією стопором 15. При роботі клапана під час підвищення тиску рідини в напірній частині 3 золотник 8 починає рухатися в напрямку зливальної частини 4, стискаючи через упор 14 пружину 12. Коли тиск рідини досягає значення спрацьовування клапана, радіальні отвори 10 золотника 8 переміщуються за межі ущільнювального кільця 11 у зону фаски, виконаної на кінці каналу, у якому встановлений золотник 8. При цьому, за рахунок наявності фаски, виключається часткове перекривання радіальних отворів 10 золотника поверхнею каналу. Робоча рідина вільно перетікає з напірної 3 у зливальну 4 частину клапана, що підвищує його пропускну здатність. При цьому потік рідини не розмиває кромку каналу. При зменшенні тиску рідини в напірній частині 3, перетікання робочої рідини в зливальну 4 частину клапана припиняється, і запірний золотник 8 під дією пружини 12 повертається в початкове положення. На графіку залежності пропускної здатності клапана від розміру фаски (Фіг.2) видно, що зі збільшенням розміру фаски на 0,25мм пропускна здатність клапана збільшується в середньому на 8,4л/хв. і при розмірі фаски 1,5мм досягає 50л/хв. Таким чином, при роботі даного клапана запобіжного поліпшується піддатливість кріплення, що при різкому осіданні покрівлі забезпечує безпеку його роботи. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
