Клапан запобіжний стояковий

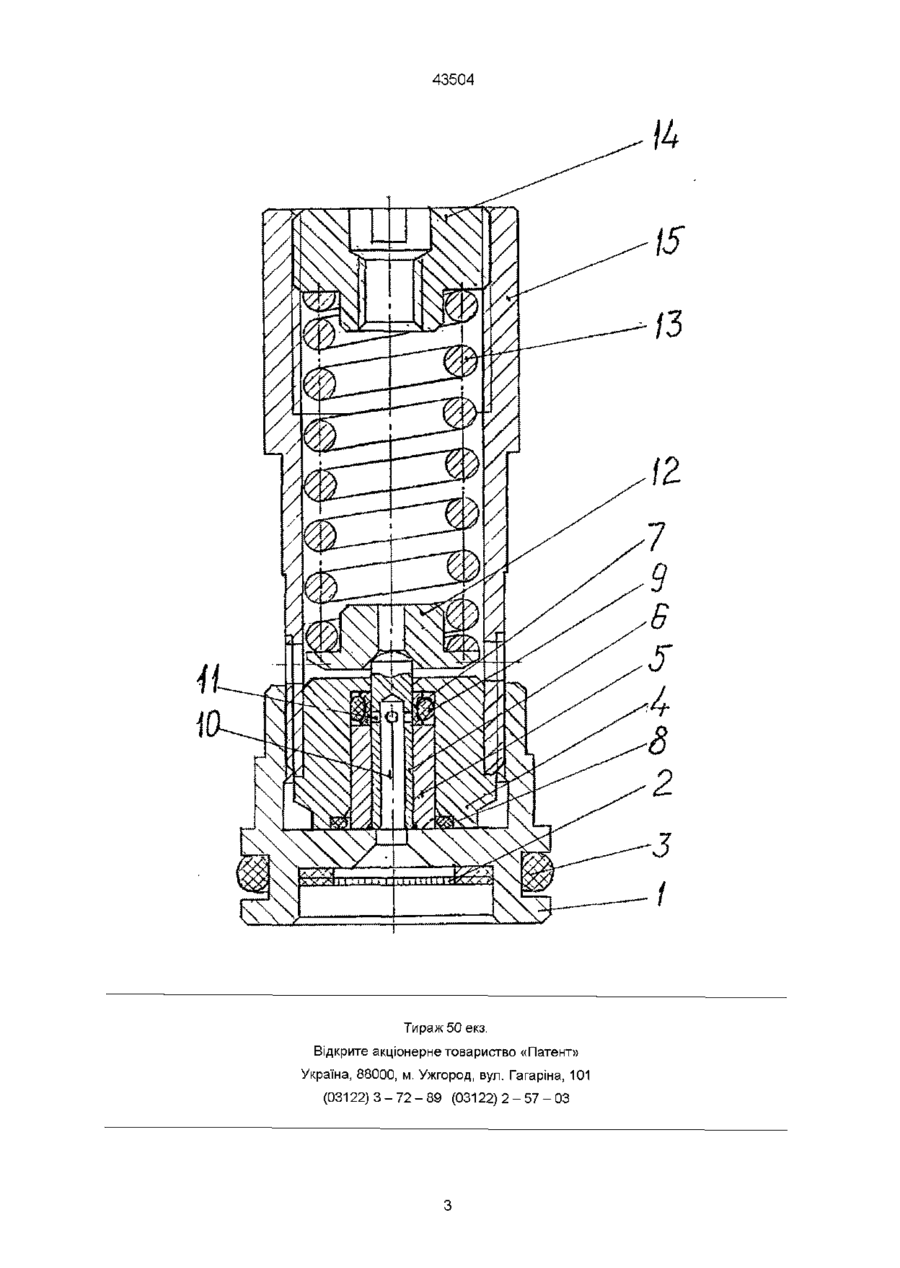

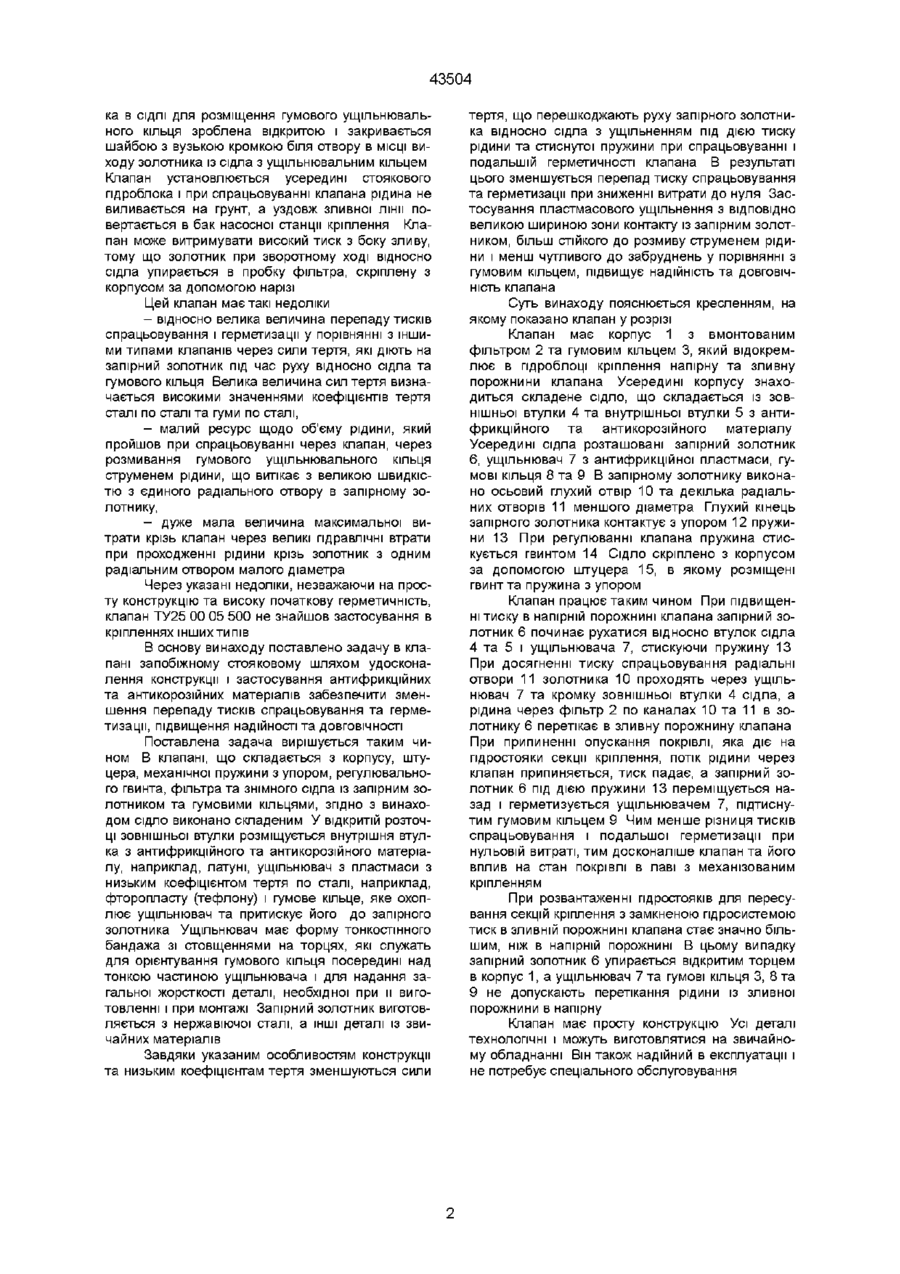

Клапан запобіжний стояковий, що складається з корпусу, штуцера, механічної пружини з упором, регулювального гвинта, фільтра та знімного сідла з запірним золотником та гумовими кільцями, який відрізняється тим, що сідло клапана виконано складеним і складається із зовнішньої втулки, в розточці якої розміщується внутрішня втулка з антифрикційного антикорозійного матеріалу, ущільнювач з антифрикційної пластмаси у формі тонкостінного бандажа зі стовщеннями на торцях і гумове кільце, яке охоплює ущільнювач та притискує його до запірного золотника Винахід стосується об'ємного пдроприводу і призначений для використання в гідросистемах механізованих кріплень, працюючих із застосуванням за робочу рідину малов'язкої водомасляної емульсії Запобіжні клапани забезпечують несучу здатність та податливість пдростояків секцій кріплення під дією гірського тиску при вийманні вугілля в очисних вибоях шахт Є і застосовується в промисловості стояковий запобіжний клапан золотникового типу, що має штуцер, механічну спіральну пружину, упор, регулювальний гвинт та сідло, в осьовому каналі якого розміщені запірний золотник та ущільнювальне кільце з гуми або еластичної пластмаси В запірному золотнику виконано глухий осьовий отвір, біля дна якого розташовані радіальні отвори меншого діаметра При підвищенні тиску і спрацьовуванні запірний золотник, стискуючи пружину, переміщується уздовж сідла до положення, при якому радіальні отвори золотника виходять з зони контакту з ущільнювальним кільцем за кромку сідла, а рідина через отвори в золотнику витікає через злив При зниженні тиску золотник під дією пружини повертається в вихідне положення, а клапан герметизується Такі суттєві ознаки конструкції і принципи дії має запобіжний клапан німецької фірми DAMS (проспект фірми "DAMS GmbH Hydraulic Know How") Клапан фірми DAMS установлюється на стояковому пдроблоці зовні і при його спрацьовуванні рідина зливається на грунт Сідло клапана має стандартний хвостовик для приєднання клапана до пдроблока за допомогою дротяної скоби Зі штуцером сідло скріплються дротяним кільцем Клапан має такі недоліки - щоб протистояти шкідливому впливу шахтної атмосфери на клапан, запірний золотник і пружина повинні мати стійке покриття, а ІНШІ деталі, крім ущільнень, повинні виготовлятися з нержавіючої сталі, що здорожить виробництво клапанів, - при спрацьовуванні клапанів рідина виливається на грунт, що призводить до значних втрат робочої рідини і збільшує експлуатаційні витрати, - при виготовленні сідла є проблематичним виконання та контроль внутрішньої проточки для розміщення ущільнювального кільця через малий діаметр поздовжнього канала, - при попаданні дрібної металевої стружки та інших забруднень на контактну поверхню ущільнювального кільця клапан втрачає герметичність Чутливість до забруднень знижує надійність та ю ДОВГОВІЧНІСТЬ клапана Найбільш близьким за сукупністю ознак до пропонованого є запобіжний клапан Т2У5 00 05 500) технічна документація пдроапаратури для емульсії Т2У, розроблена інститутом "Мосбасдіпропрмаш" у 1966 р Виготовлювач - Узловський машзавод, Росія) Клапан має корпус-штуцер, знімне сідло із запірним золотником і гумовим ущільнювальним кільцем, механічну пружину з упором, регулювальний гвинт-ковпачокта пробку з фільтром Сідло та золотник виготовлені з нержавіючої сталі Проточ О ю СО 43504 ка в СІДЛІ для розміщення гумового ущільнювального кільця зроблена відкритою і закривається шайбою з вузькою кромкою біля отвору в МІСЦІ виходу золотника із сідла з ущільнювальним кільцем Клапан установлюється усередині стоякового пдроблока і при спрацьовуванні клапана рідина не виливається на грунт, а уздовж зливної лінії повертається в бак насосної станції кріплення Клапан може витримувати високий тиск з боку зливу, тому що золотник при зворотному ході відносно сідла упирається в пробку фільтра, скріплену з корпусом за допомогою нарізі Цей клапан має такі недоліки - відносно велика величина перепаду тисків спрацьовування і герметизації у порівнянні з іншими типами клапанів через сили тертя, які діють на запірний золотник під час руху відносно сідла та гумового кільця Велика величина сил тертя визначається високими значеннями коефіцієнтів тертя сталі по сталі та гуми по сталі, - малий ресурс щодо об'єму рідини, який пройшов при спрацьовуванні через клапан, через розмивання гумового ущільнювального кільця струменем рідини, що витікає з великою швидкістю з єдиного радіального отвору в запірному золотнику, - дуже мала величина максимальної витрати крізь клапан через великі гідравлічні втрати при проходженні рідини крізь золотник з одним радіальним отвором малого діаметра Через указані недоліки, незважаючи на просту конструкцію та високу початкову герметичність, клапан ТУ25 00 05 500 не знайшов застосування в кріпленнях інших типів В основу винаходу поставлено задачу в клапані запобіжному стояковому шляхом удосконалення конструкції і застосування антифрикційних та антикорозійних матеріалів забезпечити зменшення перепаду тисків спрацьовування та герметизації, підвищення надійності та ДОВГОВІЧНОСТІ Поставлена задача вирішується таким чином В клапані, що складається з корпусу, штуцера, механічної пружини з упором, регулювального гвинта, фільтра та знімного сідла із запірним золотником та гумовими кільцями, згідно з винаходом сідло виконано складеним У відкритій розточці зовнішньої втулки розміщується внутрішня втулка з антифрикційного та антикорозійного матеріалу, наприклад, латуні, ущільнювач з пластмаси з низьким коефіцієнтом тертя по сталі, наприклад, фторопласту (тефлону) і гумове кільце, яке охоплює ущільнювач та притискує його до запірного золотника Ущільнювач має форму тонкостінного бандажа зі стовщеннями на торцях, які служать для орієнтування гумового кільця посередині над тонкою частиною ущільнювача і для надання загальної жорсткості деталі, необхідної при и виготовленні і при монтажі Запірний золотник виготовляється з нержавіючої сталі, а ІНШІ деталі із звичайних матеріалів Завдяки указаним особливостям конструкції та низьким коефіцієнтам тертя зменшуються сили тертя, що перешкоджають руху запірного золотника відносно сідла з ущільненням під дією тиску рідини та стиснутої пружини при спрацьовуванні і подальшій герметичності клапана В результаті цього зменшується перепад тиску спрацьовування та герметизації при зниженні витрати до нуля Застосування пластмасового ущільнення з ВІДПОВІДНО великою шириною зони контакту із запірним золотником, більш стійкого до розмиву струменем рідини і менш чутливого до забруднень у порівнянні з гумовим кільцем, підвищує надійність та ДОВГОВІЧНІСТЬ клапана Суть винаходу пояснюється кресленням, на якому показано клапан у розрізі Клапан має корпус 1 з вмонтованим фільтром 2 та гумовим кільцем 3, який відокремлює в пдроблоці кріплення напірну та зливну порожнини клапана Усередині корпусу знаходиться складене сідло, що складається із зовнішньої втулки 4 та внутрішньої втулки 5 з антифрикційного та антикорозійного матеріалу Усередині сідла розташовані запірний золотник 6, ущільнювач 7 з антифрикційної пластмаси, гумові кільця 8 та 9 В запірному золотнику виконано осьовий глухий отвір 10 та декілька радіальних отворів 11 меншого діаметра Глухий кінець запірного золотника контактує з упором 12 пружини 13 При регулюванні клапана пружина стискується гвинтом 14 Сідло скріплено з корпусом за допомогою штуцера 15, в якому розміщені гвинт та пружина з упором Клапан працює таким чином При підвищенні тиску в напірній порожнині клапана запірний золотник 6 починає рухатися відносно втулок сідла 4 та 5 і ущільнювача 7, стискуючи пружину 13 При досягненні тиску спрацьовування радіальні отвори 11 золотника 10 проходять через ущільнювач 7 та кромку зовнішньої втулки 4 сідла, а рідина через фільтр 2 по каналах 10 та 11 в золотнику 6 перетікає в зливну порожнину клапана При припиненні опускання покрівлі, яка діє на пдростояки секції кріплення, потік рідини через клапан припиняється, тиск падає, а запірний золотник 6 під дією пружини 13 переміщується назад і герметизується ущільнювачем 7, підтиснутим гумовим кільцем 9 Чим менше різниця тисків спрацьовування і подальшої герметизації при нульовій витраті, тим досконаліше клапан та його вплив на стан покрівлі в лаві з механізованим кріпленням При розвантаженні пдростояків для пересування секцій кріплення з замкненою гідросистемою тиск в зливній порожнині клапана стає значно більшим, ніж в напірній порожнині В цьому випадку запірний золотник 6 упирається відкритим торцем в корпус 1, а ущільнювач 7 та гумові кільця 3, 8 та 9 не допускають перетікання рідини із зливної порожнини в напірну Клапан має просту конструкцію Усі деталі технологічні і можуть виготовлятися на звичайному обладнанні Він також надійний в експлуатації і не потребує спеціального обслуговування 43504 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
