Кран кульовий з фільтром

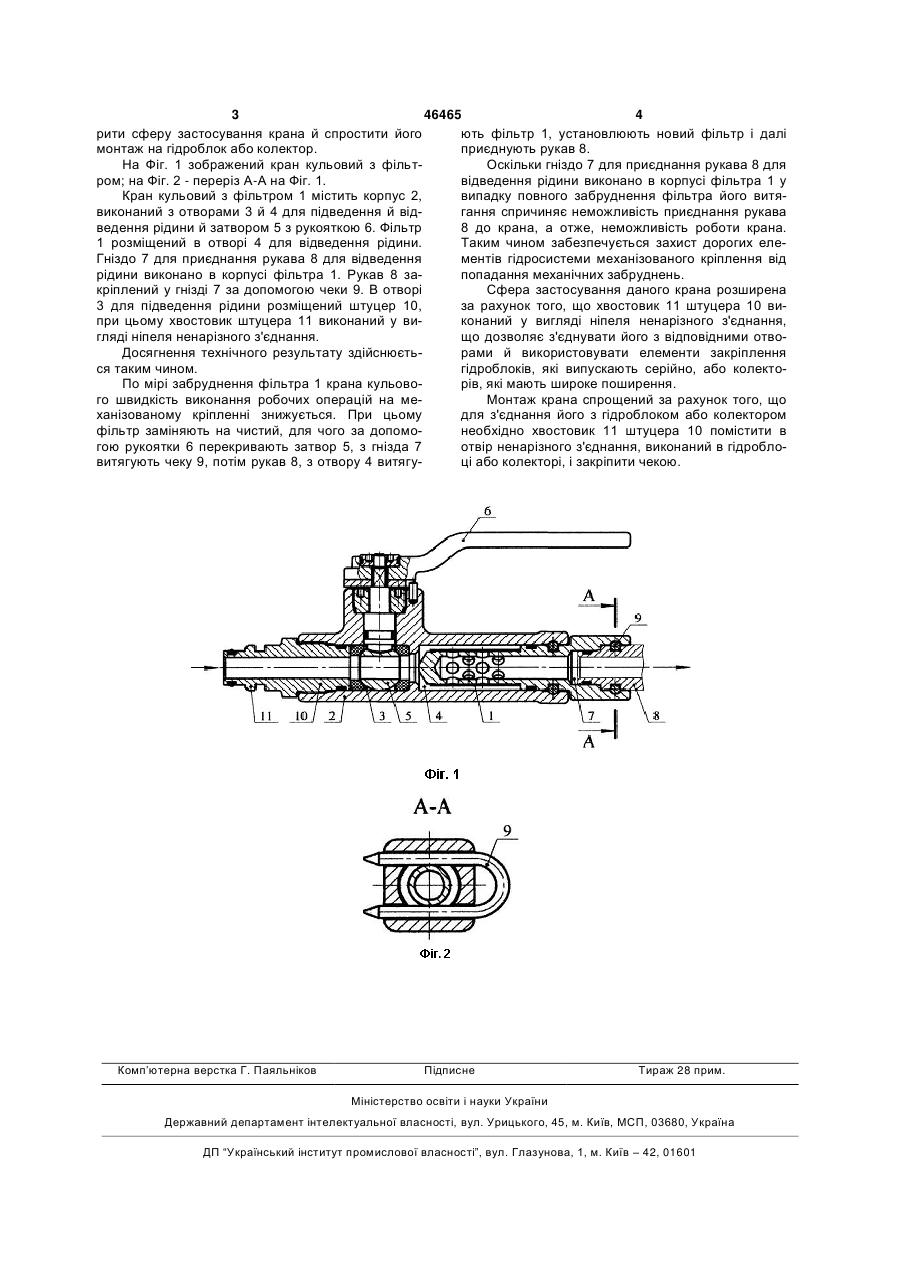

1. Кран кульовий з фільтром, який містить корпус, виконаний з отворами для підведення й відведення рідини й затвором, при цьому фільтр розміщений в отворі для відведення рідини, а кран виконаний із гніздом для приєднання рукава для відведення рідини, який відрізняється тим, що гніздо для приєднання рукава для відведення рідини виконано в корпусі фільтра. 2. Кран за п. 1, який відрізняється тим, що в отворі для підведення рідини розміщений штуцер, при цьому хвостовик штуцера виконаний у вигляді ніпеля ненарізного з'єднання. (19) (21) u200906402 (22) 19.06.2009 (24) 25.12.2009 (46) 25.12.2009, Бюл.№ 24, 2009 р. (72) КОСАРЕВ ВАСИЛЬ ВАСИЛЬОВИЧ, СТАДНІК МИКОЛА ІВАНОВИЧ, ВАРШАВСЬКИЙ ЮЛІЙ ІОГАНОВИЧ, КИРИЛЮК ЮРІЙ МИКОЛАЙОВИЧ, БРИЗНЬОВ СЕРГІЙ РУСЛАНОВИЧ, МЄМЄХ ОЛЕКСАНДР ВОЛОДИМИРОВИЧ (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "ДОНЕЦЬКИЙ ДЕРЖАВНИЙ НАУКОВО-ДОСЛІДНИЙ, ПРОЕКТНО-КОНСТРУКТОРСЬКИЙ ТА ЕКСПЕРИМЕНТАЛЬНИЙ ІНСТИТУТ КОМПЛЕКСНОЇ МЕХАНІЗАЦІЇ ШАХТ "ДОНДІПРОВУГЛЕМАШ" 3 46465 4 рити сферу застосування крана й спростити його ють фільтр 1, установлюють новий фільтр і далі монтаж на гідроблок або колектор. приєднують рукав 8. На Фіг. 1 зображений кран кульовий з фільтОскільки гніздо 7 для приєднання рукава 8 для ром; на Фіг. 2 - переріз А-А на Фіг. 1. відведення рідини виконано в корпусі фільтра 1 у Кран кульовий з фільтром 1 містить корпус 2, випадку повного забруднення фільтра його витявиконаний з отворами 3 й 4 для підведення й відгання спричиняє неможливість приєднання рукава ведення рідини й затвором 5 з рукояткою 6. Фільтр 8 до крана, а отже, неможливість роботи крана. 1 розміщений в отворі 4 для відведення рідини. Таким чином забезпечується захист дорогих елеГніздо 7 для приєднання рукава 8 для відведення ментів гідросистеми механізованого кріплення від рідини виконано в корпусі фільтра 1. Рукав 8 запопадання механічних забруднень. кріплений у гнізді 7 за допомогою чеки 9. В отворі Сфера застосування даного крана розширена 3 для підведення рідини розміщений штуцер 10, за рахунок того, що хвостовик 11 штуцера 10 випри цьому хвостовик штуцера 11 виконаний у виконаний у вигляді ніпеля ненарізного з'єднання, гляді ніпеля ненарізного з'єднання. що дозволяє з'єднувати його з відповідними отвоДосягнення технічного результату здійснюєтьрами й використовувати елементи закріплення ся таким чином. гідроблоків, які випускають серійно, або колектоПо мірі забруднення фільтра 1 крана кульоворів, які мають широке поширення. го швидкість виконання робочих операцій на меМонтаж крана спрощений за рахунок того, що ханізованому кріпленні знижується. При цьому для з'єднання його з гідроблоком або колектором фільтр заміняють на чистий, для чого за допомонеобхідно хвостовик 11 штуцера 10 помістити в гою рукоятки 6 перекривають затвор 5, з гнізда 7 отвір ненарізного з'єднання, виконаний в гідробловитягують чеку 9, потім рукав 8, з отвору 4 витягуці або колекторі, і закріпити чекою. Комп’ютерна верстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
