Термітна суміш

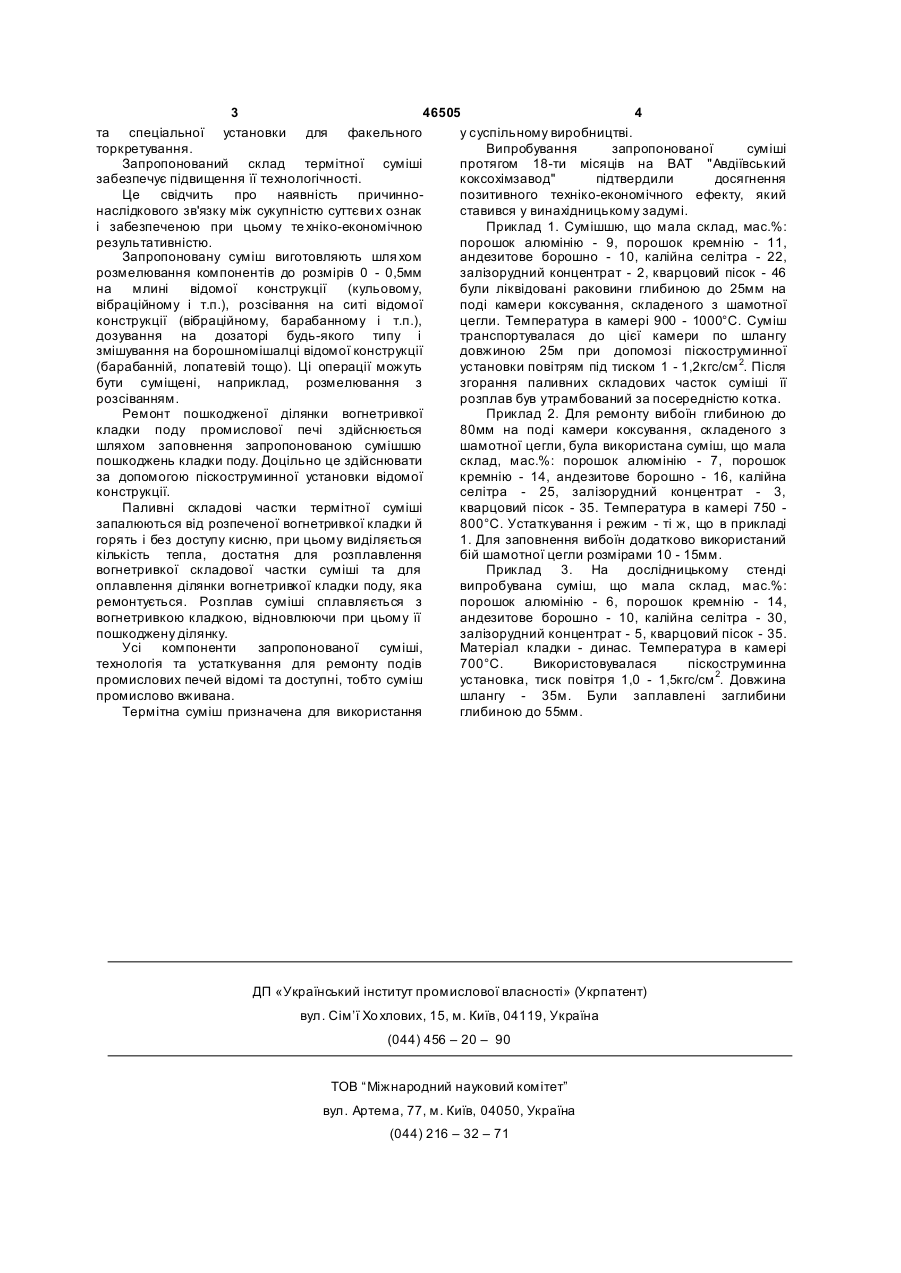

1. Термітна суміш, що містить алюміній та кристалічний кремній як паливні складові частки, окислювач і кварцовий пісок як вогнетривкий наповнювач, яка відрізняється тим, що до її 3 46505 4 та спеціальної установки для факельного у суспільному виробництві. торкретування. Випробування запропонованої суміші Запропонований склад термітної суміші протягом 18-ти місяців на ВАТ "Авдіївський забезпечує підвищення її технологічності. коксохімзавод" підтвердили досягнення Це свідчить про наявність причиннопозитивного техніко-економічного ефекту, який наслідкового зв'язку між сукупністю суттєви х ознак ставився у винахідницькому задумі. і забезпеченою при цьому те хніко-економічною Приклад 1. Сумішшю, що мала склад, мас.%: результативністю. порошок алюмінію - 9, порошок кремнію - 11, Запропоновану суміш виготовляють шля хом андезитове борошно - 10, калійна селітра - 22, розмелювання компонентів до розмірів 0 - 0,5мм залізорудний концентрат - 2, кварцовий пісок - 46 на млині відомої конструкції (кульовому, були ліквідовані раковини глибиною до 25мм на вібраційному і т.п.), розсівання на ситі відомої поді камери коксування, складеного з шамотної конструкції (вібраційному, барабанному і т.п.), цегли. Температура в камері 900 - 1000°С. Суміш дозування на дозаторі будь-якого типу і транспортувалася до цієї камери по шлангу змішування на борошномішалці відомої конструкції довжиною 25м при допомозі піскоструминної (барабанній, лопатевій тощо). Ці операції можуть установки повітрям під тиском 1 - 1,2кгс/см 2. Після бути суміщені, наприклад, розмелювання з згорання паливних складових часток суміші її розсіванням. розплав був утрамбований за посередністю котка. Ремонт пошкодженої ділянки вогнетривкої Приклад 2. Для ремонту вибоїн глибиною до кладки поду промислової печі здійснюється 80мм на поді камери коксування, складеного з шляхом заповнення запропонованою сумішшю шамотної цегли, була використана суміш, що мала пошкоджень кладки поду. Доцільно це здійснювати склад, мас.%: порошок алюмінію - 7, порошок за допомогою піскоструминної установки відомої кремнію - 14, андезитове борошно - 16, калійна конструкції. селітра - 25, залізорудний концентрат - 3, Паливні складові частки термітної суміші кварцовий пісок - 35. Температура в камері 750 запалюються від розпеченої вогнетривкої кладки й 800°С. Устаткування і режим - ті ж, що в прикладі горять і без доступу кисню, при цьому виділяється 1. Для заповнення вибоїн додатково використаний кількість тепла, достатня для розплавлення бій шамотної цегли розмірами 10 - 15мм. вогнетривкої складової частки суміші та для Приклад 3. На дослідницькому стенді оплавлення ділянки вогнетривкої кладки поду, яка випробувана суміш, що мала склад, мас.%: ремонтується. Розплав суміші сплавляється з порошок алюмінію - 6, порошок кремнію - 14, вогнетривкою кладкою, відновлюючи при цьому її андезитове борошно - 10, калійна селітра - 30, пошкоджену ділянку. залізорудний концентрат - 5, кварцовий пісок - 35. Усі компоненти запропонованої суміші, Матеріал кладки - динас. Температура в камері технологія та устаткування для ремонту подів 700°С. Використовувалася піскоструминна промислових печей відомі та доступні, тобто суміш установка, тиск повітря 1,0 - 1,5кгс/см 2. Довжина промислово вживана. шлангу - 35м. Були заплавлені заглибини Термітна суміш призначена для використання глибиною до 55мм. ДП «Український інститут промислової власності» (Укрпатент) вул. Сім’ї Хо хлових, 15, м. Київ, 04119, Україна (044) 456 – 20 – 90 ТОВ “Міжнародний науковий комітет” вул. Артема, 77, м. Київ, 04050, Україна (044) 216 – 32 – 71
