Зшивальна композиція

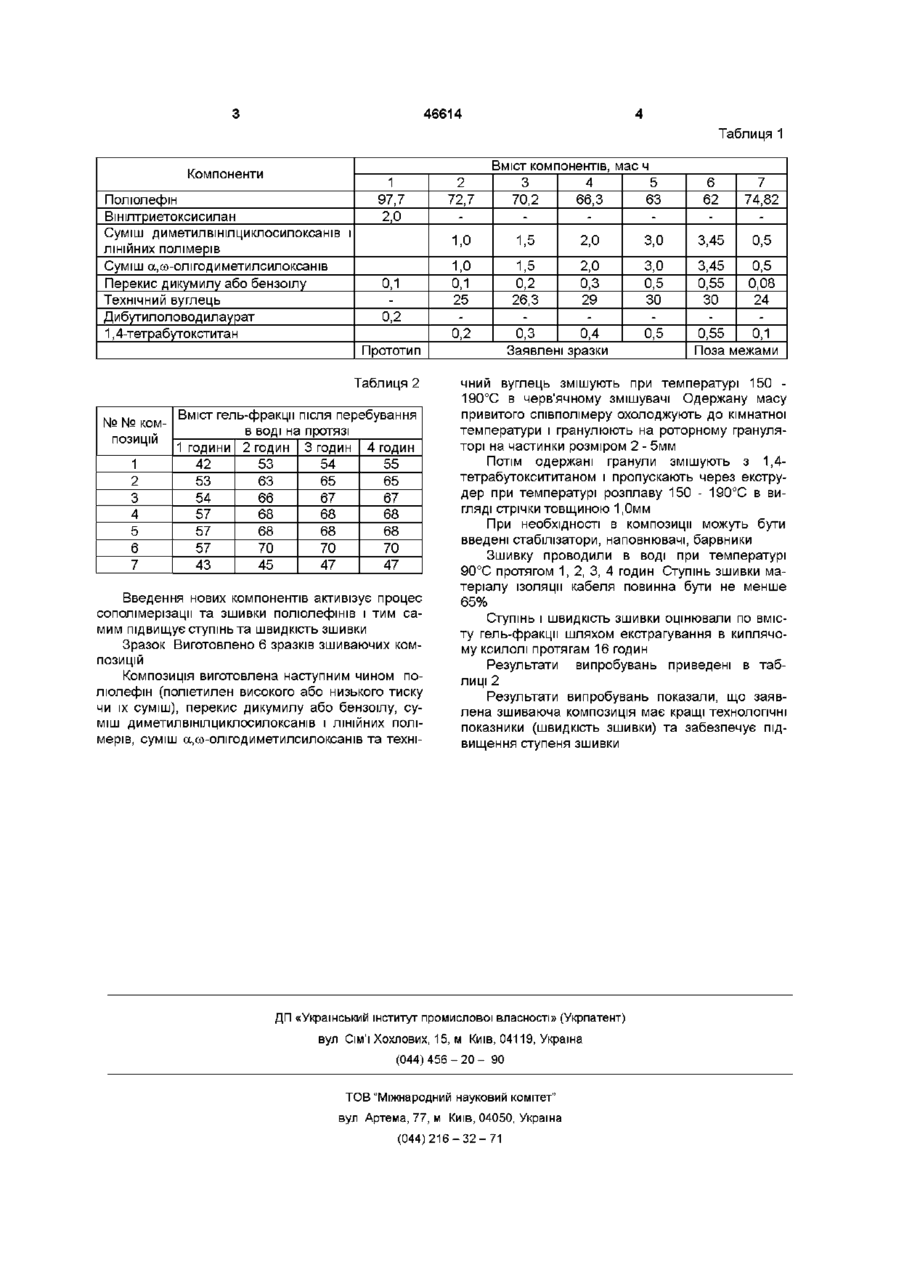

Зшиваюча композиція, що містить полюлефін, перекис дикумілу або перекис бензоілу, яка відрізняються тим, що містить суміш диметил ВІНІЛ циклосилоксанів і ЛІНІЙНИХ полімерів, суміш а, ш - олігодиметилсилоксанів, технічний вуглець та каталізатор конденсації 1,4тетрабутоксититан при наступному співвідношенні компонентів, мас ч Полюлефін 72,7-63 Суміш диметилвшілциклосилоксанів і ЛІНІЙНИХ полімерів 1,0-3,0 Суміш а, ш олігодиметилсилоксанів 1,0-3,0 Перекис дикумілу або перекис бензоілу 0,1-0,5 Технічний вуглець 25-30 1,4-тетрабутоксититан 0,2-0,5 компонентів дозволила б забезпечити підвищення ступеню та швидкості зшивки Поставлене завдання вирішується тим, що зшиваюча композиція, яка містить полюлефін, перекис дикумилу або бензоілу, згідно винаходу, містить суміш диметилвінілциклосилоксанів і ЛІНІЙНИХ полімерів та суміш а,оо олігодиметилсилоксанів, технічний вуглець та каталізатор поліконденсації 1,4-тетрабутоксититан при наступному співвідношенні компонентів Полюлефін 72,7 - 63 Суміш диметилвінілциклосилоксанів і ЛІНІЙНИХ полімерів Суміш а,со-олігодиметилсилоксанів Перекис дикумилу або перекис бензоілу Технічний вуглець 1,4-тетрабутоксититан 1,0 - 3,0 1,0 - 3,0 0,1 - 0,5 25 - ЗО 0,2 - 0,5 Суміш диметилвінілциклосилоксанів та ЛІНІЙ НИХ полімерів містить 22 - 23% метилвшілсилоксанових ланцюгів (О (О 46614 Таблиця 1 Компоненти Полюлефін Вшілтриетоксисилан Суміш диметилвшілциклосилоксанів і 1 97,7 2,0 Вміст компонентів, мас ч 3 4 5 70,2 66,3 63 1,0 ЛІНІЙНИХ полімерів Суміш а,со-олігодиметилсилоксанів Перекис дикумилу або бензоілу Технічний вуглець Дибутилоловодилаурат 1,4-тетрабутокститан 2 72,7 0,1 0,2 1,0 0,1 25 0,2 Прототип Таблиця 2 № № композицій 1 2 3 4 5 6 7 Вміст гель-фракцм після перебування в воді на протязі 1 години 2 годин 3 годин 4 годин 42 53 54 55 53 63 65 65 54 66 67 67 57 68 68 68 57 68 68 68 57 70 70 70 43 45 47 47 Введення нових компонентів активізує процес сополімерізацм та зшивки полюлефінів і тим самим підвищує ступінь та швидкість зшивки Зразок Виготовлено 6 зразків зшиваючих композицій Композиція виготовлена наступним чином полюлефін (поліетилен високого або низького тиску чи їх суміш), перекис дикумилу або бензоілу, суміш диметилвшілциклосилоксанів і ЛІНІЙНИХ полі мерів, суміш а,со-олігодиметилсилоксанів та техні 1,5 2,0 2,0 1,5 0,2 0,3 26,3 29 0,3 0,4 Заявлені зразки 6 62 7 74,82 3,0 3,45 0,5 3,0 0,5 ЗО 0,5 3,45 0,5 0,55 0,08 ЗО 24 0,55 0,1 Поза межами чний вуглець змішують при температурі 150 190°С в черв'ячному змішувачі Одержану масу привитого співполімеру охолоджують до кімнатної температури і гранулюють на роторному грануляторі на частинки розміром 2 - 5мм Потім одержані гранули змішують з 1,4тетрабутоксититаном і пропускають через екструдер при температурі розплаву 150 - 190°С в вигляді стрічки товщиною 1,0мм При необхідності в композиції можуть бути введені стабілізатори, наповнювачі, барвники Зшивку проводили в воді при температурі 90°С протягом 1, 2, 3, 4 годин Ступінь зшивки матеріалу ізоляції кабеля повинна бути не менше 65% Ступінь і швидкість зшивки оцінювали по вмісту гель-фракцм шляхом екстрагування в киплячому ксилолі протягам 16 годин Результати випробувань приведені в таблиці 2 Результати випробувань показали, що заявлена зшиваюча композиція має кращі технологічні показники (швидкість ЗШИВКИ) та забезпечує підвищення ступеня зшивки ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
