Зшивальна композиція

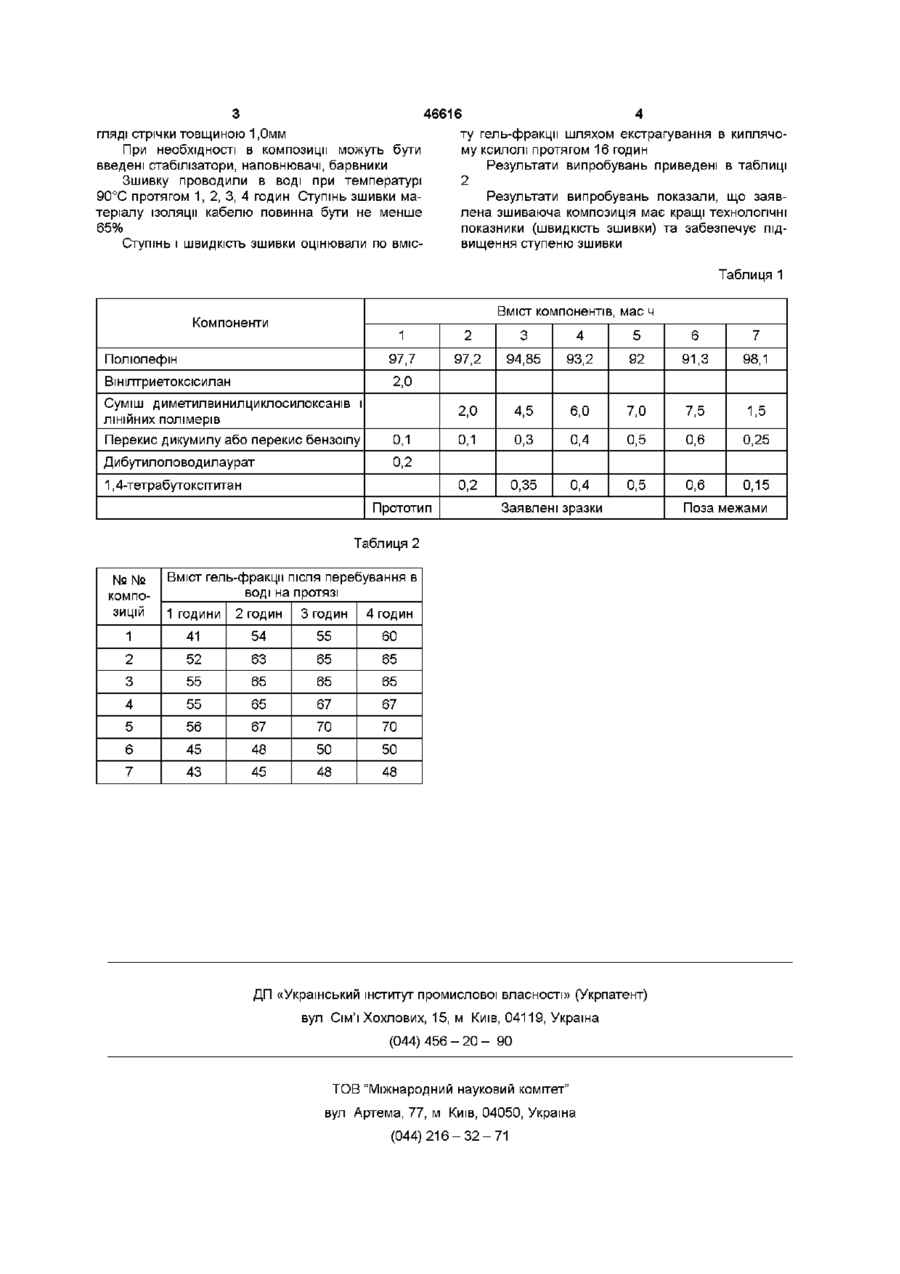

Зшиваюча композиція, що містить полюлефін, перекис дикумілу або перекис бензоілу, яка відрізняється тим, що містить суміш диметилвшілциклосилоксанових і ЛІНІЙНИХ полімерів та каталізатор конденсації 1,4-тетрабутоксититан при наступному співвідношенні компонентів, мас ч Полюлефін 92-97,7 Суміш диметилвшілциклосилоксанів та ЛІНІЙНИХ полімерів 2,0-7,0 Перекис дикумілу або перекис бензоїлу 1,4-тетрабутоксититан 0,1-0,5 0,2-0,5 вшілциклосилоксанів і ЛІНІЙНИХ полімерів та каталізатор поліконденсації 1,4-тетрабутоксититан при наступному співвідношенні компонентів, мас ч Полюлефін 97,2 - 94 Суміш диметилВІНІЛциклосилоксанів 0,5 -1,0 Перекис дикумілу або перекис бензолу 0,1 - 0,5 1,4-тетрабутоксититан 0,2 - 0,5 Суміш диметилвшілциклосилоксанів та ЛІНІЙ НИХ полімерів вмішує метилвшілсилоксанових ланцюгів 22 - 23% Введення нових компонентів активізує процес співполімерізацм та зшивки полюлефінів і тим самим підвищує ступінь та швидкість зшивки Зразок Виготовлено 6 зразків зшиваючих композицій Композиція виготовлена наступним чином полюлефін (поліетилен високого або низького тиску чи їх суміш), перекис дикумілу або бензоілу, суміш диметилвшілциклосилоксанів та ЛІНІЙНИХ полімерів змішують при температурі 150 - 190°С в черв'ячному змішувачі при температурі 150 - 190°С Одержану масу привитого співполімеру остужають до кімнатної температури і гранулюють на роторному грануляторі на частинки 2 - 5мм Потім одержані гранули змішують з 1,4тетрабутоксититаном і пропускають через екструдер при температурі розплаву 150 - 190°С в ви (О (О (О 46616 4 гляді стрічки товщиною 1,0мм ту гель-фракцм шляхом екстрагування в киплячому ксилолі протягом 16 годин При необхідності в композиції можуть бути введені стабілізатори, наповнювачі, барвники Результати випробувань приведені в таблиці Зшивку проводили в воді при температурі 2 90°С протягом 1, 2, 3, 4 годин Ступінь зшивки маРезультати випробувань показали, що заявтеріалу ізоляції кабелю повинна бути не менше лена зшиваюча композиція має кращі технологічні 65% показники (швидкість ЗШИВКИ) та забезпечує підСтупінь і швидкість зшивки оцінювали по вмісвищення ступеню зшивки Таблиця 1 Вміст компонентів, мас ч Компоненти 1 2 3 4 5 6 7 Полюлефін 97,7 97,2 94,85 93,2 92 91,3 98,1 Вшілтриетоксісилан 2,0 2,0 4,5 6,0 7,0 7,5 1,5 0,1 0,3 0,4 0,5 0,6 0,25 0,2 0,35 0,4 0,5 0,6 0,15 Суміш диметилвинилциклосилоксанів і ЛІНІЙНИХ полімерів Перекис дикумилу або перекис бензоілу 0,1 Дибутилоловодилаурат 0,2 1,4-тетрабутоксітитан Прототип Заявлені зразки Таблиця 2 №№ КОМПОЗИЦІЙ Вміст гель-фракцм після перебування в воді на протязі 3 годин 4 годин 1 1 години 2 годин 41 54 55 60 2 52 63 65 65 3 55 65 65 65 4 55 65 67 67 5 56 67 70 70 6 45 48 50 50 7 43 45 48 48 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 Поза межами
