Обприскувач

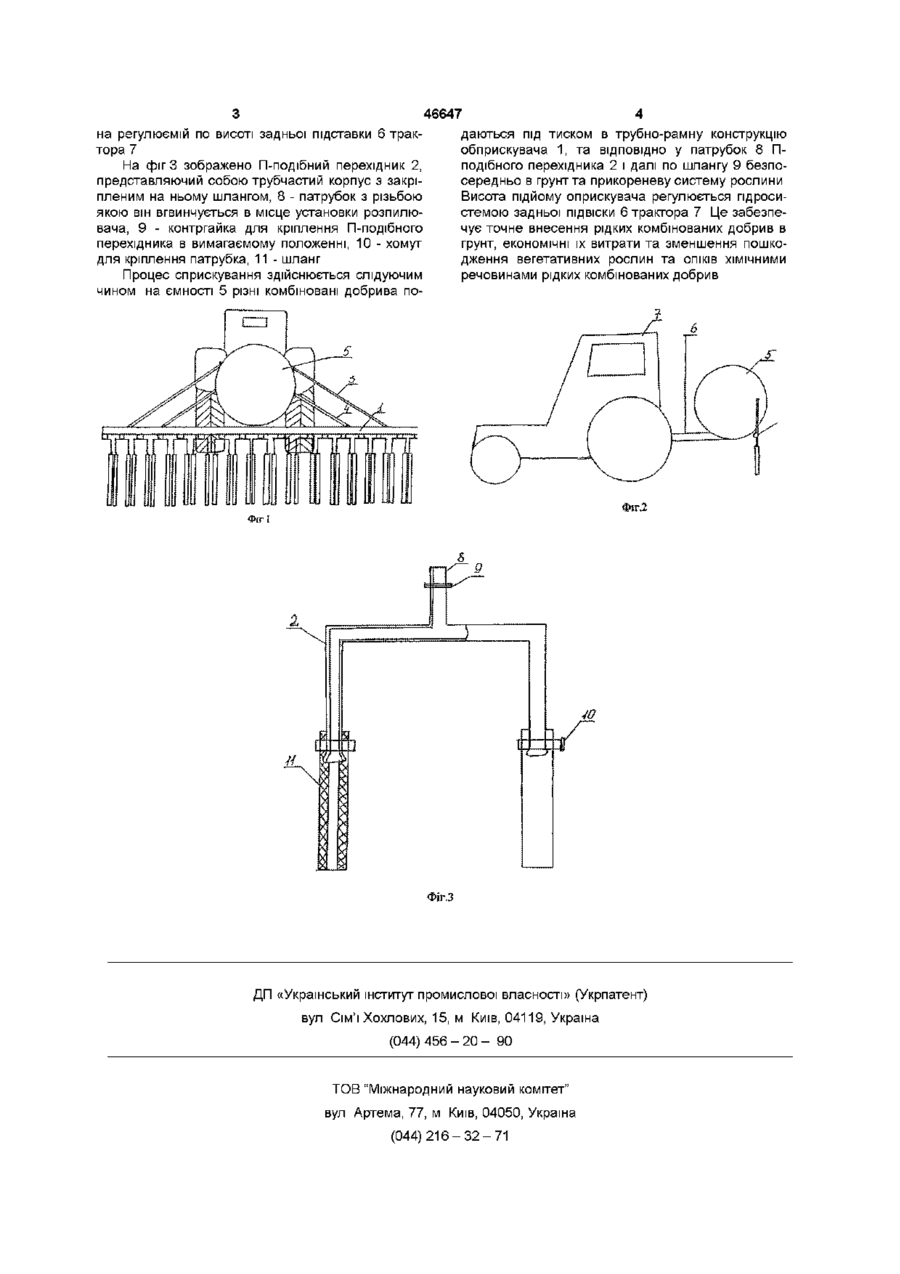

Обприскувач, який має корпус, в середині якого на рамній трубній конструкції розташована ємність для рідких комбінованих добрив, який відрізняється тим, що на трубній рамі по всій її довжині розташовані штуцерні отвори з кроком, який дорівнює 100 мм, в які вгвинчуються Пподібні перехідники з закріпленими на них шлангами, причому крок точок вгвинчування перехідниківта їх ширина варіюються переміщенням П-подібних перехідників та закріпленням їх в штуцерних отворах ВІДПОВІДНО до ширини міжряддя оброблюваної культури, а відстань від кінця шланга до грунту в міжрядді повинна знаходитися в межах 20-30 мм Винахід відноситься до сільськогосподарського машинобудування, конкретно до машин для рискування сільськогосподарських рослин, які можуть бути використані в сільськогосподарському виробництві ВІДОМІ оприскувачі SU 1822642 Al, SU 1565380 певної довжини В ВІЛЬНІ штуцерні отвори вгвинчуються заглушки За рахунок того, що розпилюючи шланги Пподібних перехідників при опущенні несучої рами конструкції обприскувача на робочу висоту майже торкається грунту в міжряддях та в прикореневій системі, комбіновані мінеральні добрива розпилюються прямо в грунт, не пошкоджують молоді рослини При цьому, в наслідок цілеспрямованого внесення рідких комбінованих добрив прямо в грунт, а не на вегетативну частину рослин, витрати їх різко знижаються, а ефективність використання збільшується П-подібні перехідники мають різну ширину (типорозмір), що дозволяє встановлювати їх при обробці різноманітних культур, в міжряддях озимої, ярової пшениці, ячменю ширина 150мм, для кукурудзи 700мм Для обробки озимої пшениці чи других злакових в період необхідної підкорми можуть нарізуватись канали кроком кратним ширині розмаху крил обприскувача Суть винаходу пояснюється малюнками де на фіг 1 схематично зображено обприскувач рідких комбінованих добрив, на фіг 2 вид обприскувача збоку та на фіг 3 П-подібний перехідних зі шлангами Обприскувач має рамно-трубчатий корпус 1, (фиг 1) з закріпленим на ньому перехідниками 2, який підтримується траверзами 3 та розтяжками 4, всередині якого розміщена ємність 5 для рідких комбінованих добрив На фіг 2 зображений обприскувач розміщений А1, SU 1542455 А1, SU 1782406 А1 та ІНШІ, В ЯКИХ основою є рамна конструкція з розташуванням на ній, через певний крок, форсуночними розпилювачами Однак, недоліком такої конструкції обприскувача є те, що рідкі комбіновані добрива, розпиляючись обписаними форсуночними обприскувачами, попадають частково на грунт в міжряддя В наслідок цього проходять пошкодження ("опіки") листя, стеблів та зернівки (зав'язі плоду), захворювання, ослаблення і навіть загибель рослин В основу винаходу покладена задача створення обприскувача, здатного виконувати внесення рідких комбінованих добрив безпосередньо в грунт міжрядь та в зону прикореневої системи Поставлена задача досягається тим, що обприскувач має загальну раму з ємністю для рідких комбінованих добрив, закріплену (навішену) на регулюєму задню підвіску трактора Причому на трубчастій рамі гвинтові штуцерні отвори розміщені з певним кроком В МІСЦІ кріплення розпилювачі форсунок вгвинчується, паралельно ВІСІ основної розпилюючої труби, спеціальні переходники П-подібної форми та певних геометричних параметрів, маючих ширину, яка дорівнює ширині міжряддя обробляємої культури, до КІНЦІВ якої під'єднують трубчасті шланги ВІДПОВІДНОГО діаметра та (О (О на регулюємій по висоті задньої підставки 6 трактора 7 На фіг 3 зображено П-подібний перехідник 2, представляючий собою трубчастий корпус з закріпленим на ньому шлангом, 8 - патрубок з різьбою якою він вгвинчується в місце установки розпилювача, 9 - контргайка для кріплення П-подібного перехідника в вимагаємому положенні, 10 - хомут для кріплення патрубка, 11 - шланг Процес сприскування здійснюється слідуючим чином на ємності 5 різні комбіновані добрива по 46647 даються під тиском в трубно-рамну конструкцію обприскувача 1, та ВІДПОВІДНО у патрубок 8 Пподібного перехідника 2 і далі по шлангу 9 безпосередньо в грунт та прикореневу систему рослини Висота підйому оприскувача регулюється гідросистемою задньої ПІДВІСКИ 6 трактора 7 Це забезпечує точне внесення рідких комбінованих добрив в грунт, економічні їх витрати та зменшення пошкодження вегетативних рослин та ОПІКІВ ХІМІЧНИМИ речовинами рідких комбінованих добрив Фіг 1 Фіг.З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
