Сплав на основі свинцю

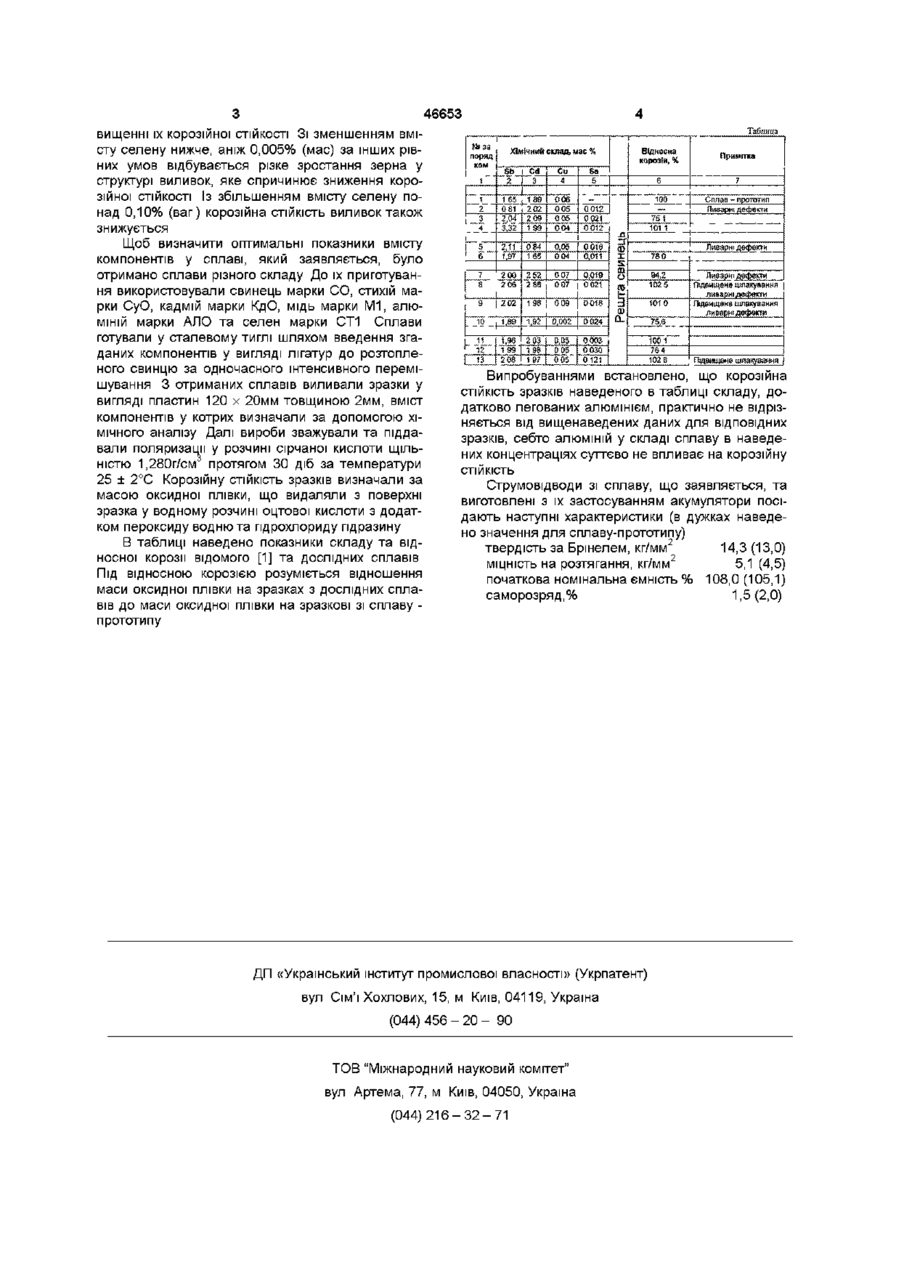

1 Сплав на основі свинцю, який відрізняється тим, що додатково містить селен, а вміст МІДІ як домішки допускається до 0,06 мас % при наступному співвідношенні, мас % стибій 1,0*3,0 кадмій 1,0-ь2,5 селен 0,005-ь0,1 свинець решта 2 Сплав на основі свинцю за п 1, який відрізняється тим, що додатково містить алюміній у КІЛЬКОСТІ 0,01-=-0,08 мас % при наступному співвідношенні, мас % стибій 1,0*3,0 кадмій 1,0-ь2,5 селен 0,05*0,1 алюміній 0,01-ь0,08 свинець решта Предмет винаходу стосується сплавів кольорових металів, а саме, сплавів на основі свинцю, що зокрема можуть бути застосовані як матеріал струмовідводів свинцево-кислотних акумуляторів, основними вимогами щодо подібних матеріалів є рентабельність їх отримання, механічна МІЦНІСТЬ та висока корозійна СТІЙКІСТЬ виготовлюваних виливок, а також низька швидкість саморозряду акумуляторів, виготовлених з застосуванням струмовідводів зі згаданих матеріалів Відомий сплав на основі свинцю(пат ФРН № 1813656, С22С 11/00, 1975) зі вмістом (мас %) стибію 0,5 - 3,0, кадмію 0,5 - 3,0, срібла 0,05 - 0,25, алюмінію 0,01 - 0,1 та олова 0,05 Струмовідводи, виготовлені з наведеного сплаву, посідають висо стосуванням таких струмовідводів акумулятори визначаються низьким ступенем саморозряду Однак корозійна СТІЙКІСТЬ струмовідводів і, як наслідок, строк служби акумуляторів є низькими В двох вищезазначених сплавах як легуючий компонент застосовано алюміній Введення алюмінію до складу сплавів дозволяє різко зменшити відсоток вигару кадмію при розливанні сплаву та безпосередньо під час виливання струмовідводів У ВІДПОВІДНОСТІ з даним винаходом пропонується свинцевий сплав з низьким вмістом стибію, що посідає (у вигляді струмовідводів) підвищену корозійну СТІЙКІСТЬ та прийнятну механічну МІЦ ку корозійну СТІЙКІСТЬ та механічну МІЦНІСТЬ, а аку мулятори характеризуються низькою швидкістю саморозряду Однак використання срібла та олова робить процес виробництва вказаного сплаву низькорентабельним, особливо за умов малосерійного виробництва Відомий також обраний у якості прототипу сплав на основі свинцю (авт свід НРБ № 32937, С22С 11/00, 1982 [1]), зі вмістом в % (ваг) стибію 0,5 - 2,0, кадмію 0,5 - 2,5, МІДІ 0,01 - 0,06 та фа культативно також алюмінію 0,01 - 0,08 Виготовлені з наведеного сплаву струмовідводи мають прийнятну механічну МІЦНІСТЬ, а побудовані з за НІСТЬ Сплав, який заявлено у ВІДПОВІДНОСТІ З ЦИМ винаходом, має наступний склад (% мас) стибій 1,0-3,0, кадмій 1,0 - 2,5, селен 0,005-0,1, решта свинець та домішки Можливе також введення до сплаву алюмінію у КІЛЬКОСТІ 0,01 - 0,08% (мас ) Вміст МІДІ ЯК ДОМІШ КИ у свинці припускається до 0,06% (мас) Перевищення вмісту МІДІ понад наведену КІЛЬКІСТЬ при зводить до підвищеного шлакування сплаву при виливанні ВІДМІННІСТЮ вказаного сплаву від прототипу [1] є додаткове легування селеном, вплив котрого виявляється у творенні дрібнозернистої структури отримуваних виливок і, ВІДПОВІДНО, ПІД со ю (О (О 46653 вищенні їх корозійної СТІЙКОСТІ Зі зменшенням вмісту селену нижче, аніж 0,005% (мас) за інших рівних умов відбувається різке зростання зерна у структурі виливок, яке спричинює зниження корозійної СТІЙКОСТІ Із збільшенням вмісту селену понад 0,10% (ваг) корозійна СТІЙКІСТЬ виливок також знижується Щоб визначити оптимальні показники вмісту компонентів у сплаві, який заявляється, було отримано сплави різного складу До їх приготування використовували свинець марки CO, стихій марки СуО, кадмій марки КдО, мідь марки М1, алюміній марки АЛО та селен марки СТ1 Сплави готували у сталевому тиглі шляхом введення згаданих компонентів у вигляді лігатур до розтопленого свинцю за одночасного інтенсивного переміВипробуваннями встановлено, що корозійна шування 3 отриманих сплавів виливали зразки у СТІЙКІСТЬ зразків наведеного в таблиці складу, довигляді пластин 120 х 20мм товщиною 2мм, вміст датково легованих алюмінієм, практично не відрізкомпонентів у котрих визначали за допомогою ХІняється від вищенаведених даних для ВІДПОВІДНИХ МІЧНОГО аналізу Далі вироби зважували та піддазразків, себто алюміній у складі сплаву в наведевали поляризації у розчині сірчаної кислоти ЩІЛЬних концентраціях суттєво не впливає на корозійну НІСТЮ 1,280г/см протягом ЗО діб за температури СТІЙКІСТЬ 25 ± 2°С Корозійну СТІЙКІСТЬ зразків визначали за Струмовідводи зі сплаву, що заявляється, та масою оксидної плівки, що видаляли з поверхні виготовлені з їх застосуванням акумулятори посізразка у водному розчині оцтової кислоти з додатдають наступні характеристики (в дужках наведеком пероксиду водню та пдрохлориду гідразину но значення для сплаву-прототипу) В таблиці наведено показники складу та відтвердість за Брінелем, кг/мм2 14,3 (13,0) носної корозії відомого [1] та дослідних сплавів МІЦНІСТЬ на розтягання, кг/мм2 5,1 (4,5) Під ВІДНОСНОЮ корозією розуміється відношення початкова номінальна ємність % 108,0 (105,1) маси оксидної плівки на зразках з дослідних спласаморозряд,% 1,5 (2,0) вів до маси оксидної плівки на зразкові зі сплаву прототипу ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
