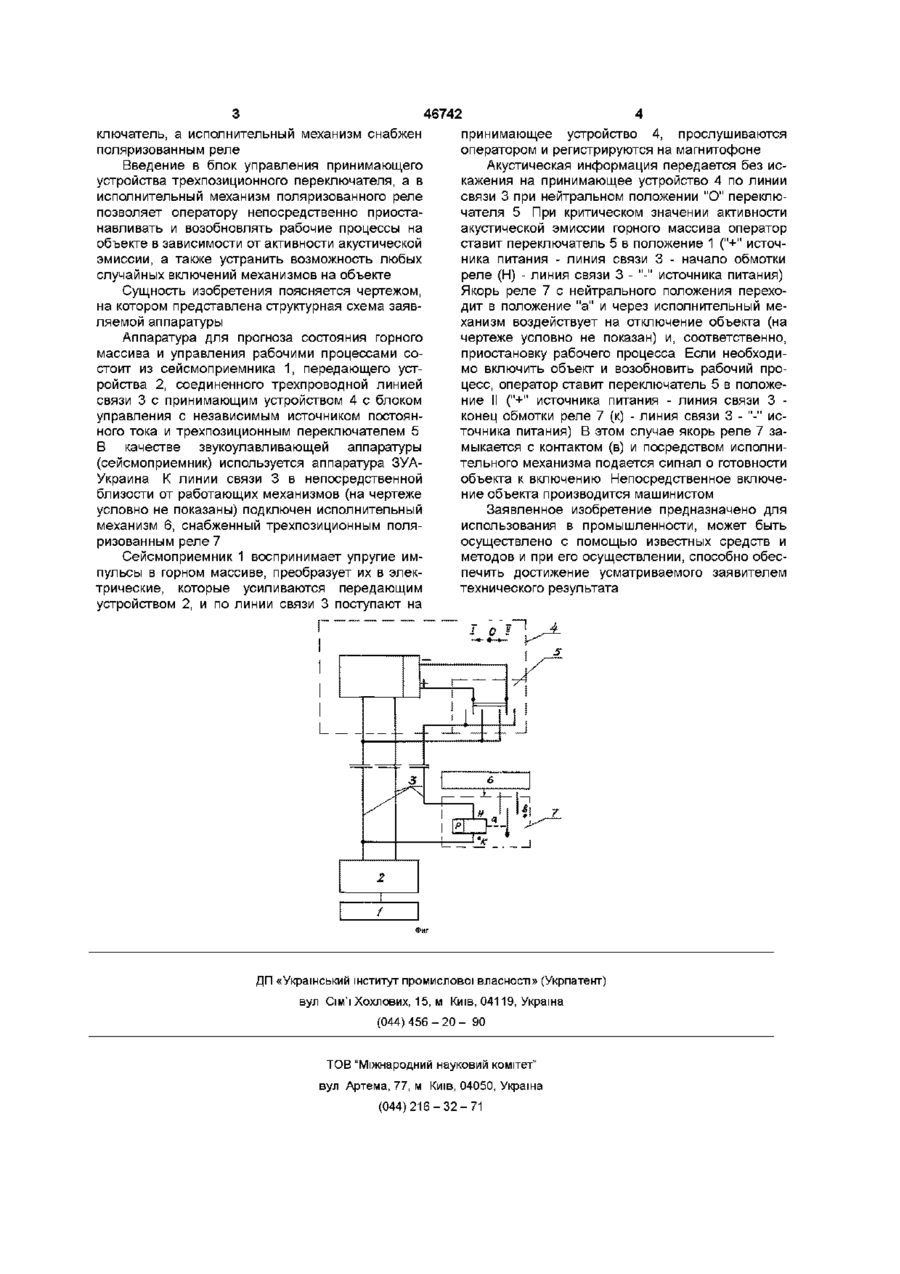

Аппаратура для прогноза состояния горного массива и управления рабочими процессами, со О 1 (О 46742 ключатель, а исполнительный механизм снабжен поляризованным реле Введение в блок управления принимающего устройства трехпозиционного переключателя, а в исполнительный механизм поляризованного реле позволяет оператору непосредственно приостанавливать и возобновлять рабочие процессы на объекте в зависимости от активности акустической эмиссии, а также устранить возможность любых случайных включений механизмов на объекте Сущность изобретения поясняется чертежом, на котором представлена структурная схема заявляемой аппаратуры Аппаратура для прогноза состояния горного массива и управления рабочими процессами состоит из сейсмоприемника 1, передающего устройства 2, соединенного трехпроводной линией связи 3 с принимающим устройством 4 с блоком управления с независимым источником постоянного тока и трехпозиционным переключателем 5 В качестве звукоулавливающей аппаратуры (сейсмоприемник) используется аппаратура ЗУАУкраина К линии связи 3 в непосредственной близости от работающих механизмов (на чертеже условно не показаны) подключен исполнительный механизм 6, снабженный трехпозиционным поляризованным реле 7 Сейсмоприемник 1 воспринимает упругие импульсы в горном массиве, преобразует их в электрические, которые усиливаются передающим устройством 2, и по линии связи 3 поступают на принимающее устройство 4, прослушиваются оператором и регистрируются на магнитофоне Акустическая информация передается без искажения на принимающее устройство 4 по линии связи 3 при нейтральном положении "О" переключателя 5 При критическом значении активности акустической эмиссии горного массива оператор ставит переключатель 5 в положение 1 ("+" источника питания - линия связи 3 - начало обмотки реле (Н) - линия связи 3 - "-" источника питания) Якорь реле 7 с нейтрального положения переходит в положение "а" и через исполнительный механизм воздействует на отключение объекта (на чертеже условно не показан) и, соответственно, приостановку рабочего процесса Если необходимо включить объект и возобновить рабочий процесс, оператор ставит переключатель 5 в положение II ("+" источника питания - линия связи 3 конец обмотки реле 7 (к) - линия связи 3 - "-" источника питания) В этом случае якорь реле 7 замыкается с контактом (в) и посредством исполнительного механизма подается сигнал о готовности объекта к включению Непосредственное включение объекта производится машинистом Заявленное изобретение предназначено для использования в промышленности, может быть осуществлено с помощью известных средств и методов и при его осуществлении, способно обеспечить достижение усматриваемого заявителем технического результата ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
