Спосіб тактової синхронізації для цифрової телекомунікаційної системи

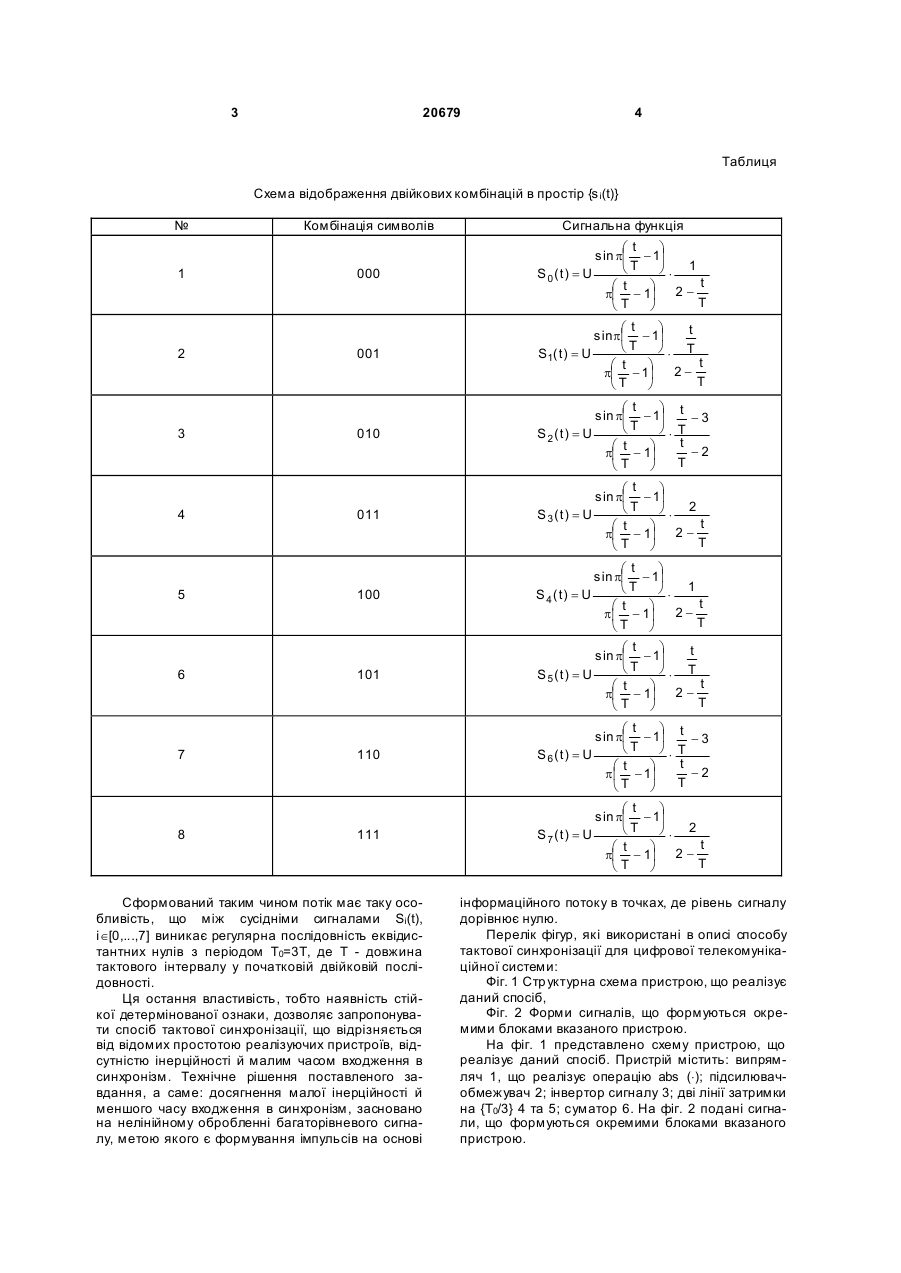

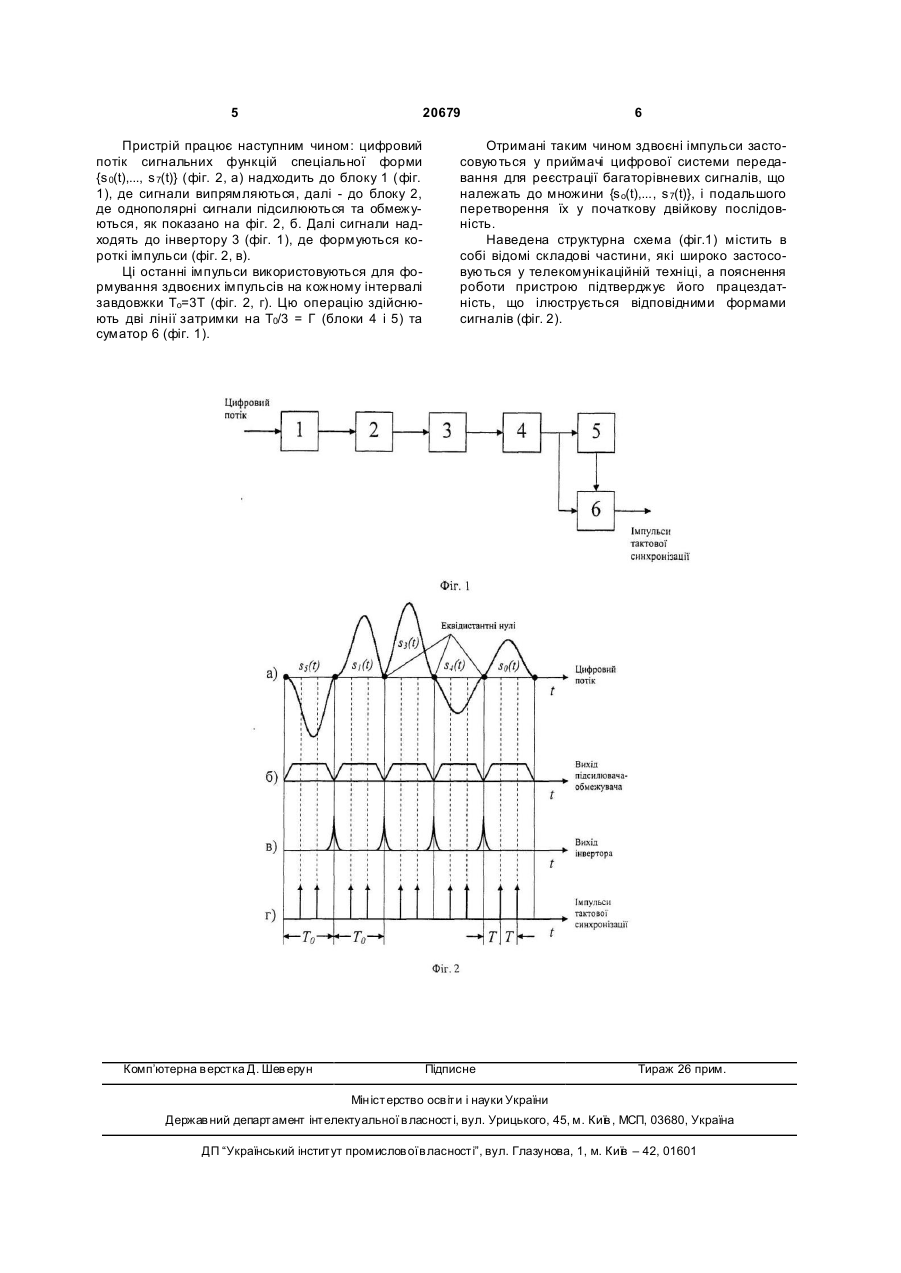

Спосіб тактової синхронізації для цифрової телекомунікаційної системи, що включає оброблення інформаційного потоку багатопозиційних сигналів si(t), i Î [0,..., 7], що містить послідовність еквідистантних нулів, який відрізняється тим, що шляхом нелінійного оброблення інформаційного потоку формується послідовність коротких імпульсів, що співпадають у часі з точками, де сигнальний потік приймає нульові значення. Корисна модель відповідає діючій редакції МПК (МПК H04L 7/02). Корисна модель відноситься до техніки зв'язку і може бути використана в системах цифрового зв'язку при передаванні цифрової інформації в будь-яких телекомунікаційних системах та мережах. Рівень техніки. Відомий спосіб виділення тактового синхросигналу з багаторівневого цифрового сигналу реалізовано пристроєм за [Патентом РФ №2033698, БИ №11, 20.04.95], в якому тактові синхроімпульси виділяються із багаторівневого сигналу, що передається по каналу зв'язку, методом усереднення відлікових значень за певний інтервал часу. Недоліком такого способу є інерційність системи виділення і тривалий проміжок часу входження в синхронізм. Відомий також спосіб передавання цифрової інформації, в якому двійковий цифровий потік розділяється на блоки з трьох символів, які потім перетворюються в багаторівневі сигнали [див. ПАТЕНТ України №UA 71748A опубл. в БЮЛ №12, 15.12.2004]. Указаний у патенті спосіб за сукупністю ознак є найближчим до способу тактової синхронізації, що заявляється. Недоліком указаного прототипу є відсутність адекватної системи тактової синхронізації, яка б відрізнялась від відомих простотою реалізації, відсутністю інерційності й малим часом входження в синхронізм. Суть винаходу. В основу корисної моделі поставлена задача ліквідування цього недоліку. Сутність способу виділення тактових сигналів, що вирішує поставлену задачу, ґр унтується на особливостях багаторівневих сигналів, які формуються на передавальному кінці телекомунікаційної системи зв'язку із двійкової цифрової послідовності. На першому етапі ця послідовність поділяється на блоки із трьох символів. На другому етапі трьохсимвольні комбінації (тріади) взаємнооднозначно відображаються в простір багаторівневих сигналів s і(t), i Î [0,...,7] з фінітним спектром, які представлені в таблиці. (19) UA (11) 20679 (13) U (21) u200606533 (22) 13.06.2006 (24) 15.02.2007 (46) 15.02.2007, Бюл. № 2, 2007 р. (72) Михайлов Микола Костянтинович, Гуцалюк Анатолій Кіндратович, Сукачов Едуард Олексійович (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО - УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ РАДІО І ТЕЛЕБАЧЕННЯ 3 20679 4 Таблиця Схема відображення двійкових комбінацій в простір {s i(t)} № 1 2 3 4 5 6 7 8 Комбінація символів Сигнальна функція 000 æt ö sin pç - 1÷ T è ø× 1 S 0( t) = U t æ t ö pç - 1÷ 2 T èT ø 001 æt ö t sin p ç - 1÷ T è ø× T S1( t ) = U t æ t ö 2pç - 1÷ T èT ø 010 æt ö sin pç - 1÷ èT ø× S 2( t) = U æ t ö pç - 1÷ èT ø 011 æt ö sin pç - 1÷ èT ø× 2 S 3( t) = U t æ t ö pç - 1÷ 2 T T è ø 100 æt ö sin pç - 1÷ T è ø× 1 S 4( t) = U t æt ö 2p ç - 1÷ T èT ø 101 æt ö t sin pç - 1÷ èT ø× T S 5( t) = U t æ t ö pç - 1÷ 2 T èT ø 110 æt ö sin pç - 1÷ èT ø× S 6( t) = U æt ö p ç - 1÷ èT ø 111 æt ö sin pç - 1÷ T è ø× 2 S 7( t) = U t æ t ö pç - 1÷ 2 T T è ø Сформований таким чином потік має таку особливість, що між сусідніми сигналами Sі(t), іÎ[0,...,7] виникає регулярна послідовність еквідистантних нулів з періодом Т0=3Т, де Τ - довжина тактового інтервалу у початковій двійковій послідовності. Ця остання властивість, тобто наявність стійкої детермінованої ознаки, дозволяє запропонувати спосіб тактової синхронізації, що відрізняється від відомих простотою реалізуючих пристроїв, відсутністю інерційності й малим часом входження в синхронізм. Технічне рішення поставленого завдання, а саме: досягнення малої інерційності й меншого часу входження в синхронізм, засновано на нелінійному обробленні багаторівневого сигналу, метою якого є формування імпульсів на основі t -3 T t -2 T t -3 T t -2 T інформаційного потоку в точках, де рівень сигналу дорівнює нулю. Перелік фігур, які використані в описі способу тактової синхронізації для цифрової телекомунікаційної системи: Фіг. 1 Стр уктурна схема пристрою, що реалізує даний спосіб, Фіг. 2 Форми сигналів, що формуються окремими блоками вказаного пристрою. На фіг. 1 представлено схему пристрою, що реалізує даний спосіб. Пристрій містить: випрямляч 1, що реалізує операцію abs (×); підсилювачобмежувач 2; інвертор сигналу 3; дві лінії затримки на {Т0/3} 4 та 5; суматор 6. На фіг. 2 подані сигнали, що формуються окремими блоками вказаного пристрою. 5 20679 Пристрій працює наступним чином: цифровий потік сигнальних функцій спеціальної форми {s 0(t),..., s 7(t)} (фіг. 2, а) надходить до блоку 1 (фіг. 1), де сигнали випрямляються, далі - до блоку 2, де однополярні сигнали підсилюються та обмежуються, як показано на фіг. 2, б. Далі сигнали надходять до інвертору 3 (фіг. 1), де формуються короткі імпульси (фіг. 2, в). Ці останні імпульси використовуються для формування здвоєних імпульсів на кожному інтервалі завдовжки То=3Т (фіг. 2, г). Цю операцію здійснюють дві лінії затримки на Т0/3 = Γ (блоки 4 і 5) та суматор 6 (фіг. 1). Комп’ютерна в ерстка Д. Шев ерун 6 Отримані таким чином здвоєні імпульси застосовуються у приймачі цифрової системи передавання для реєстрації багаторівневих сигналів, що належать до множини {s o(t),..., s 7(t)}, і подальшого перетворення їх у початкову двійкову послідовність. Наведена структурна схема (фіг.1) містить в собі відомі складові частини, які широко застосовуються у телекомунікаційній техніці, а пояснення роботи пристрою підтверджує його працездатність, що ілюструється відповідними формами сигналів (фіг. 2). Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
