Спосіб адсорбційного осушення природного газу

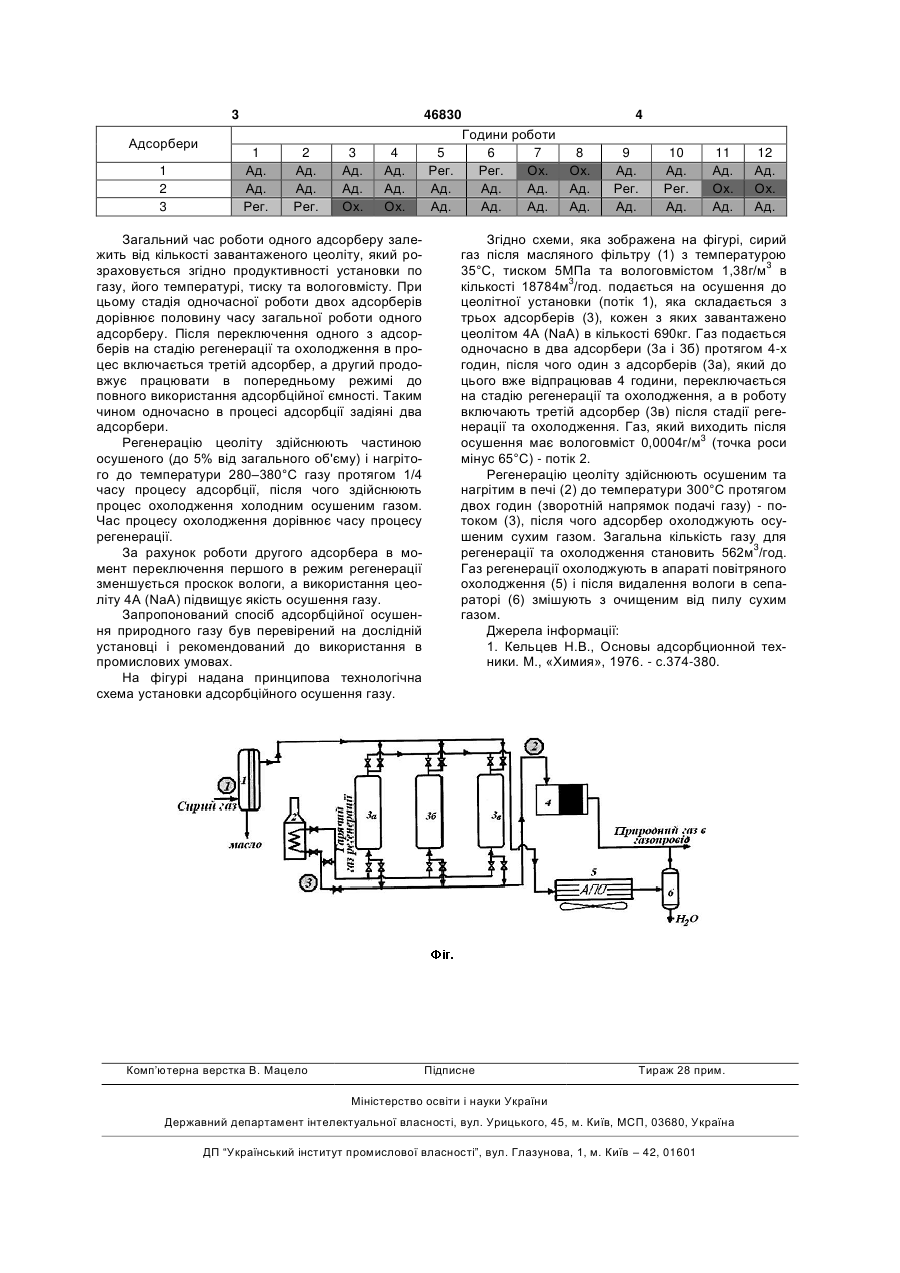

Спосіб адсорбційного осушення природного газу, що включає адсорбційне осушення газу за допомогою цеоліту, який відрізняється тим, що для осушення природного газу використовують три адсорбери, осушення проводять двома адсорберами одночасно, а в момент переключення одного з адсорберів на стадію регенерації та охолодження в процес включається третій адсорбер, а другий продовжує працювати в попередньому технологічному режимі. (19) (21) u200906661 (22) 24.06.2009 (24) 11.01.2010 (46) 11.01.2010, Бюл.№ 1, 2010 р. (72) ЖУКОВІН ВОЛОДИМИР ІВАНОВИЧ, РИБЧИЧ ІЛЛЯ ЙОСИПОВИЧ, СИНЮК БОРИС БОРИСОВИЧ, БЛІЗНЯКОВ ВІТАЛІЙ ЄВГЕНОВИЧ, АЛЬОШИН ДМИТРО ОЛЕКСІЙОВИЧ, ДЯЧУК ВОЛОДИМИР ВОЛОДИМИРОВИЧ, КИСЕЛЬОВА СВІТЛАНА ОЛЕКСІЇВНА, ЄВСЄЄВ ОЛЕКСІЙ ВАДИМОВИЧ (73) ДОЧІРНЯ КОМПАНІЯ "УКРГАЗВИДОБУВАННЯ "НАЦІОНАЛЬНОЇ АКЦІОНЕРНОЇ КОМПАНІЇ" НАФТОГАЗ УКРАЇНИ" 3 Адсорбери 1 2 3 46830 1 Ад. Ад. Рег. 2 Ад. Ад. Рег. 3 Ад. Ад. Ох. 4 Ад. Ад. Ох. Загальний час роботи одного адсорберу залежить від кількості завантаженого цеоліту, який розраховується згідно продуктивності установки по газу, його температурі, тиску та вологовмісту. При цьому стадія одночасної роботи двох адсорберів дорівнює половину часу загальної роботи одного адсорберу. Після переключення одного з адсорберів на стадію регенерації та охолодження в процес включається третій адсорбер, а другий продовжує працювати в попередньому режимі до повного використання адсорбційної ємності. Таким чином одночасно в процесі адсорбції задіяні два адсорбери. Регенерацію цеоліту здійснюють частиною осушеного (до 5% від загального об'єму) і нагрітого до температури 280–380°С газу протягом 1/4 часу процесу адсорбції, після чого здійснюють процес охолодження холодним осушеним газом. Час процесу охолодження дорівнює часу процесу регенерації. За рахунок роботи другого адсорбера в момент переключення першого в режим регенерації зменшується проскок вологи, а використання цеоліту 4А (NaA) підвищує якість осушення газу. Запропонований спосіб адсорбційної осушення природного газу був перевірений на дослідній установці і рекомендований до використання в промислових умовах. На фігурі надана принципова технологічна схема установки адсорбційного осушення газу. Комп’ютерна верстка В. Мацело 5 Рег. Ад. Ад. Години роботи 6 7 8 Рег. Ох. Ох. Ад. Ад. Ад. Ад. Ад. Ад. 4 9 Ад. Рег. Ад. 10 Ад. Рег. Ад. 11 Ад. Ох. Ад. 12 Ад. Ох. Ад. Згідно схеми, яка зображена на фігурі, сирий газ після масляного фільтру (1) з температурою 3 35°С, тиском 5МПа та вологовмістом 1,38г/м в 3 кількості 18784м /год. подається на осушення до цеолітної установки (потік 1), яка складається з трьох адсорберів (3), кожен з яких завантажено цеолітом 4А (NaA) в кількості 690кг. Газ подається одночасно в два адсорбери (3а і 3б) протягом 4-х годин, після чого один з адсорберів (3а), який до цього вже відпрацював 4 години, переключається на стадію регенерації та охолодження, а в роботу включають третій адсорбер (3в) після стадії регенерації та охолодження. Газ, який виходить після осушення має вологовміст 0,0004г/м3 (точка роси мінус 65°С) - потік 2. Регенерацію цеоліту здійснюють осушеним та нагрітим в печі (2) до температури 300°С протягом двох годин (зворотній напрямок подачі газу) - потоком (3), після чого адсорбер охолоджують осушеним сухим газом. Загальна кількість газу для регенерації та охолодження становить 562м3/год. Газ регенерації охолоджують в апараті повітряного охолодження (5) і після видалення вологи в сепараторі (6) змішують з очищеним від пилу сухим газом. Джерела інформації: 1. Кельцев Н.В., Основы адсорбционной техники. М., «Химия», 1976. - с.374-380. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
