Формула / Реферат

1. Вакуумний пластинчасто-роторний насос, що містить циліндричний корпус з робочою порожниною, вхідний і вихідний штуцери, розміщений на валу ексцентрично циліндричному корпусу ротор з пластинами, які розміщені в пазах ротора з можливістю переміщення, який відрізняється тим, що пази зміщені відносно осі обертання ротора і розташовані під прямим кутом відносно один одного, а периферійна частина пластин має фаску, яка виконана за напрямком обертання ротора.

2. Вакуумний пластинчасто-роторний насос за п. 1, який відрізняється тим, що пластини виконані із вуглепластика на основі фенол-формальдегідного в'яжучого наповненого вуглецем волокна.

Текст

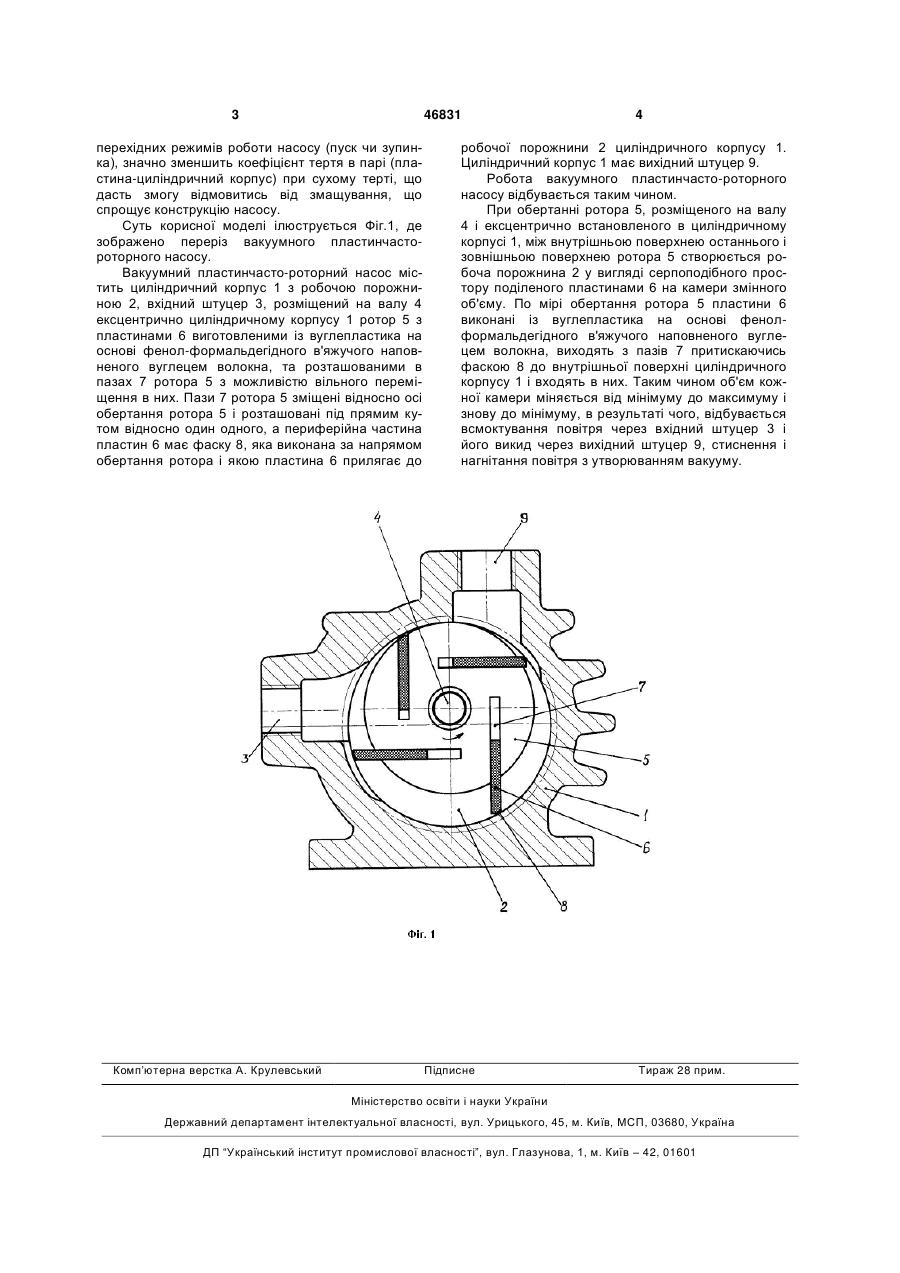

1. Вакуумний пластинчасто-роторний насос, що містить циліндричний корпус з робочою порож 3 46831 перехідних режимів роботи насосу (пуск чи зупинка), значно зменшить коефіцієнт тертя в парі (пластина-циліндричний корпус) при сухому терті, що дасть змогу відмовитись від змащування, що спрощує конструкцію насосу. Суть корисної моделі ілюструється Фіг.1, де зображено переріз вакуумного пластинчастороторного насосу. Вакуумний пластинчасто-роторний насос містить циліндричний корпус 1 з робочою порожниною 2, вхідний штуцер 3, розміщений на валу 4 ексцентрично циліндричному корпусу 1 ротор 5 з пластинами 6 виготовленими із вуглепластика на основі фенол-формальдегідного в'яжучого наповненого вуглецем волокна, та розташованими в пазах 7 ротора 5 з можливістю вільного переміщення в них. Пази 7 ротора 5 зміщені відносно осі обертання ротора 5 і розташовані під прямим кутом відносно один одного, а периферійна частина пластин 6 має фаску 8, яка виконана за напрямом обертання ротора і якою пластина 6 прилягає до Комп’ютерна верстка А. Крулевський 4 робочої порожнини 2 циліндричного корпусу 1. Циліндричний корпус 1 має вихідний штуцер 9. Робота вакуумного пластинчасто-роторного насосу відбувається таким чином. При обертанні ротора 5, розміщеного на валу 4 і ексцентрично встановленого в циліндричному корпусі 1, між внутрішньою поверхнею останнього і зовнішньою поверхнею ротора 5 створюється робоча порожнина 2 у вигляді серпоподібного простору поділеного пластинами 6 на камери змінного об'єму. По мірі обертання ротора 5 пластини 6 виконані із вуглепластика на основі фенолформальдегідного в'яжучого наповненого вуглецем волокна, виходять з пазів 7 притискаючись фаскою 8 до внутрішньої поверхні циліндричного корпусу 1 і входять в них. Таким чином об'єм кожної камери міняється від мінімуму до максимуму і знову до мінімуму, в результаті чого, відбувається всмоктування повітря через вхідний штуцер 3 і його викид через вихідний штуцер 9, стиснення і нагнітання повітря з утворюванням вакууму. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Vacuum sliding valve rotary pump

Автори англійською

Pariiev Andrii Oleksandrovych, Pavlenko Serhii Ivanovych, Dubovenko Serhii Volodymyrovych, Dudin Volodymyr Yuriiovych

Назва патенту російською

Вакуумный пластинчато-роторный насос

Автори російською

Париев Андрей Александрович, Павленко Сергей Иванович, Дубовенко Сергей Владимирович, Дудин Владимир Юрьевич

МПК / Мітки

МПК: F04C 2/00

Мітки: пластинчасто-роторний, вакуумний, насос
