Пристрій контролю напружень капілярно-пористих гігроскопічних матеріалів у процесі гідротермічної обробки

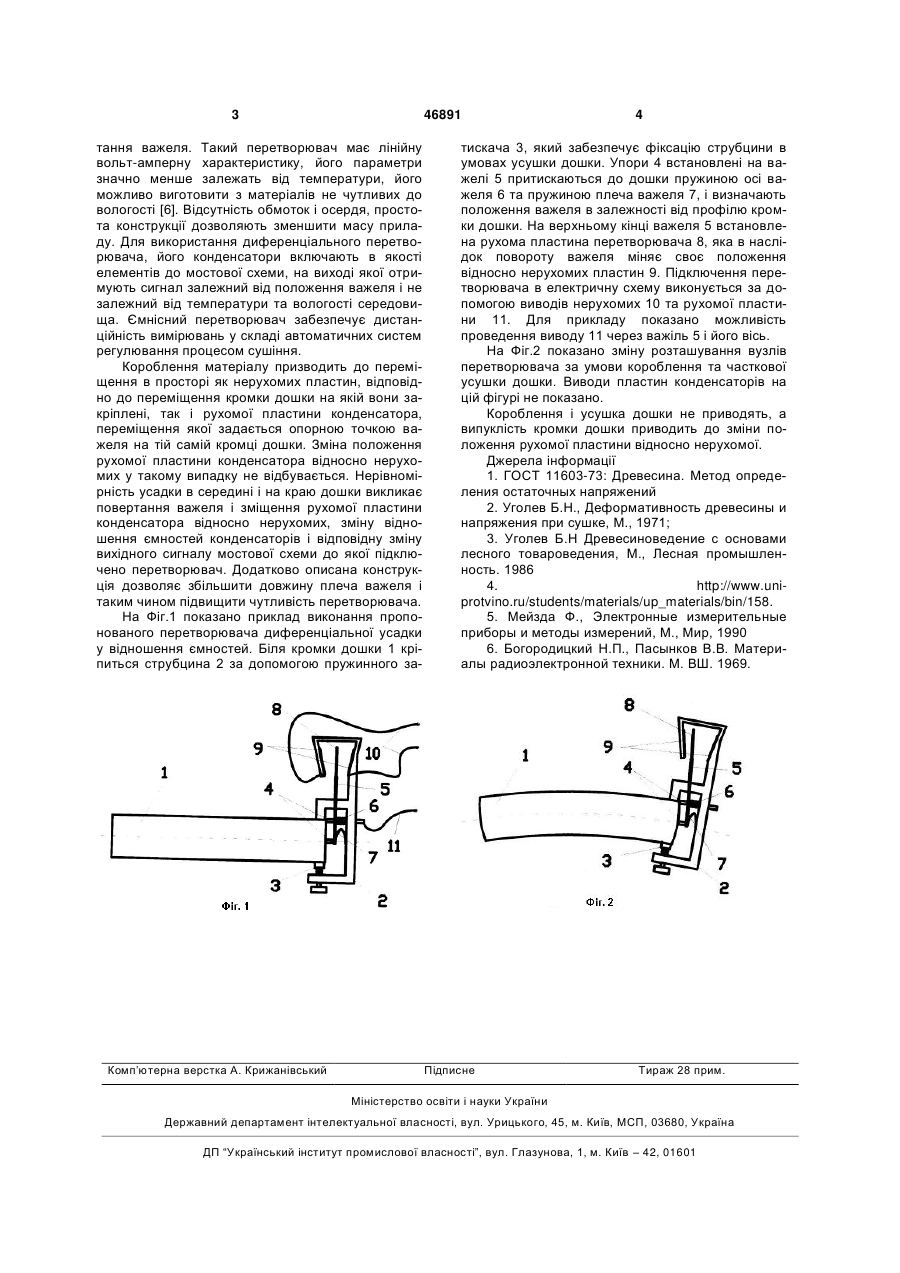

Пристрій контролю напружень капілярнопористих гігроскопічних матеріалів у процесі гідротермічної обробки, що містить параметричний ди 3 46891 тання важеля. Такий перетворювач має лінійну вольт-амперну характеристику, його параметри значно менше залежать від температури, його можливо виготовити з матеріалів не чутливих до вологості [6]. Відсутність обмоток і осердя, простота конструкції дозволяють зменшити масу приладу. Для використання диференціального перетворювача, його конденсатори включають в якості елементів до мостової схеми, на виході якої отримують сигнал залежний від положення важеля і не залежний від температури та вологості середовища. Ємнісний перетворювач забезпечує дистанційність вимірювань у складі автоматичних систем регулювання процесом сушіння. Короблення матеріалу призводить до переміщення в просторі як нерухомих пластин, відповідно до переміщення кромки дошки на якій вони закріплені, так і рухомої пластини конденсатора, переміщення якої задається опорною точкою важеля на тій самій кромці дошки. Зміна положення рухомої пластини конденсатора відносно нерухомих у такому випадку не відбувається. Нерівномірність усадки в середині і на краю дошки викликає повертання важеля і зміщення рухомої пластини конденсатора відносно нерухомих, зміну відношення ємностей конденсаторів і відповідну зміну вихідного сигналу мостової схеми до якої підключено перетворювач. Додатково описана конструкція дозволяє збільшити довжину плеча важеля і таким чином підвищити чутливість перетворювача. На Фіг.1 показано приклад виконання пропонованого перетворювача диференціальної усадки у відношення ємностей. Біля кромки дошки 1 кріпиться струбцина 2 за допомогою пружинного за Комп’ютерна верстка А. Крижанівський 4 тискача 3, який забезпечує фіксацію струбцини в умовах усушки дошки. Упори 4 встановлені на важелі 5 притискаються до дошки пружиною осі важеля 6 та пружиною плеча важеля 7, і визначають положення важеля в залежності від профілю кромки дошки. На верхньому кінці важеля 5 встановлена рухома пластина перетворювача 8, яка в наслідок повороту важеля міняє своє положення відносно нерухомих пластин 9. Підключення перетворювача в електричну схему виконується за допомогою виводів нерухомих 10 та рухомої пластини 11. Для прикладу показано можливість проведення виводу 11 через важіль 5 і його вісь. На Фіг.2 показано зміну розташування вузлів перетворювача за умови короблення та часткової усушки дошки. Виводи пластин конденсаторів на цій фігурі не показано. Короблення і усушка дошки не приводять, а випуклість кромки дошки приводить до зміни положення рухомої пластини відносно нерухомої. Джерела інформації 1. ГОСТ 11603-73: Древесина. Метод определения остаточных напряжений 2. Уголев Б.Н., Деформативность древесины и напряжения при сушке, М., 1971; 3. Уголев Б.Н Древесиноведение с основами лесного товароведения, М., Лесная промышленность. 1986 4. http://www.uniprotvino.ru/students/materials/up_materials/bin/158. 5. Мейзда Ф., Электронные измерительные приборы и методы измерений, М., Мир, 1990 6. Богородицкий Н.П., Пасынков В.В. Материалы радиоэлектронной техники. М. ВШ. 1969. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
